Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • opisywać łączny efekt interferencji i dyfrakcji na podwójnej szczelinie, z których każda szczelina jest o skończonej szerokości;
  • określać względne natężenia prążków interferencyjnych w obrębie obrazu dyfrakcyjnego;
  • identyfikować brakujące rzędy widma, jeśli takie istnieją.

Kiedy badaliśmy interferencję w eksperymencie Younga z podwójną szczeliną, zignorowaliśmy efekt dyfrakcyjny na każdej szczelinie. Założyliśmy, że szczeliny były tak wąskie, że na ekranie widać było interferencję światła z zaledwie dwóch źródeł punktowych. Jeśli szczelina jest mniejsza niż długość fali, to Ilustracja 4.10 (a) pokazuje, że światło się rozchodzi, i obserwujemy wyłącznie szeroki pik centralny o malejącym natężeniu, bez minimów i bocznych maksimów dyfrakcyjnych. Dlatego rozsądnie było wówczas nie uwzględniać efektu dyfrakcyjnego. Jeśli jednak zrobimy szerszą szczelinę, tak jak to pokazuje Ilustracja 4.10 (b) i (c), to nie można pomijać zjawiska dyfrakcji. W tej części zbadamy komplikacje, z jakimi mamy do czynienia w eksperymencie z dwiema szczelinami, gdy trzeba wziąć pod uwagę efekt dyfrakcyjny na każdej z nich.

Aby wyznaczyć obraz dyfrakcyjny dla dwóch (lub dowolnej liczby) szczelin, musimy uogólnić metodę, którą stosowaliśmy dla pojedynczej szczeliny. Oznacza to, że w każdej szczelinie umieszczamy źródła punktowe o jednolitym rozkładzie, emitujące fale wtórne (fale Huygensa), a następnie sumujemy te wychodzące ze wszystkich szczelin fale, co daje natężenie światła w dowolnym punkcie na ekranie. Chociaż szczegóły tych obliczeń mogą się wydać dosyć skomplikowane, to ostateczny wynik jest dość prosty.

Obraz dyfrakcyjny z dwóch szczelin

Obraz dyfrakcyjny z dwóch szczelin (ang. two-slit diffraction pattern) o szerokości D D, które znajdują się w odległości d d od siebie, jest złożeniem obrazu interferencyjnego otrzymanego z dwóch źródeł punktowych odległych od siebie o d d i obrazu dyfrakcyjnego ze szczeliny o szerokości D D.

Innymi słowy, położenia prążków interferencyjnych są dane równaniem d sin θ = m λ d sin θ = m λ , tak samo jak wtedy, gdy rozważamy szczeliny jako punktowe źródła, ale natężenia prążków są teraz zmniejszone przez efekty dyfrakcyjne, zgodnie z Równaniem 4.4. (Zauważmy, że w rozdziale o interferencji napisaliśmy d sin θ = m λ d sin θ = m λ i użyliśmy liczby całkowitej m m do numeracji prążków interferencyjnych. Równanie 4.1 również wykorzystuje symbole m m, ale tym razem odnoszą się one do minimów dyfrakcyjnych. Jeśli obu równań używa się równocześnie, dobrze jest stosować inną zmienną (taką jak n n) dla jednej z tych liczb całkowitych w celu ich odróżnienia).

Minima natężenia światła dla efektów interferencyjnych i dyfrakcyjnych występujących równocześnie powstają pod różnymi kątami. Na ekranie pojawia się skomplikowany obraz, w którym brakuje niektórych maksimów interferencyjnych pochodzących od obu szczelin, wówczas gdy maksimum interferencyjne występuje w tym samych kierunku co minimum dyfrakcyjne. Będziemy określać taki brakujący pik jako brakujący rząd (ang. missing order). Przykład takiego obrazu dyfrakcyjnego na ekranie jest pokazany na Ilustracji 4.11. Linia ciągła z wieloma pikami (maksimami) o różnych wysokościach odpowiada natężeniu obrazu obserwowanemu na ekranie, otrzymanego ze złożenia obrazu interferencji fal z oddzielnych szczelin i dyfrakcji fal na pojedynczej szczelinie.

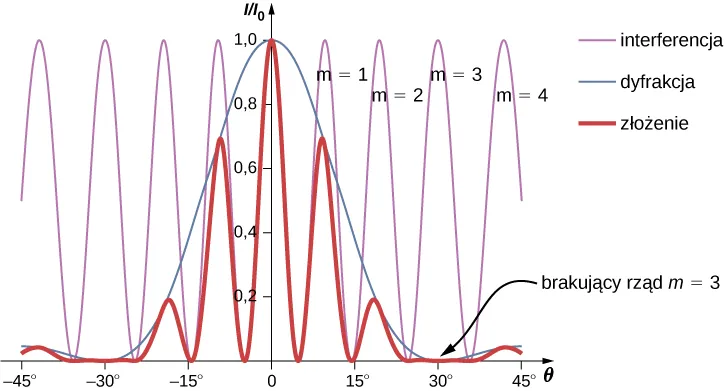

Figura przedstawia wykres I przez I0 w funkcji theta. Na wykresie narysowano trzy krzywe. Krzywa interferencyjna posiada mniejszą długość fali. Krzywa dyfrakcyjna ma większą długość fali a y wynosi 1 dla x równego 0. Wypadkowa krzywa ma tę samą długość fali co krzywa interferencyjna. Każdy grzbiet fali interferencyjnej jest opisany m równa się 1, m równa się 2 itd. Fala dyfrakcyjna osiąga wartość zero dla m równego 3 i theta równego 30 stopni. Stąd fala wypadkowa też posiada wartość zero, co jest opisane jako zgubiony rząd dla m równego 3.
Ilustracja 4.11 Dyfrakcja na podwójnej szczelinie. Purpurowa linia z pikami o tej samej wysokości opisuje obraz interferencji fal z dwóch szczelin; niebieska linia z jednym dużym garbem pośrodku opisuje obraz dyfrakcyjny otrzymany z pojedynczej szczeliny; gruba, czerwona linia, która opisuje obraz obserwowany na ekranie, jest ich złożeniem (iloczynem natężeń). Wykres przedstawia oczekiwany wynik dla szerokości szczeliny D = 2 λ D = 2 λ D=2\lambda i odległości między szczelinami d = 6 λ d = 6 λ d=6\lambda . Widoczny jest brak maksimum interferencyjnego dla m = ± 3 m = ± 3 m=\text{}\pm 3 , ponieważ w tym samym kierunku występuje minimum dyfrakcyjne.

Przykład 4.3

Intensywność prążków

Ilustracja 4.11 pokazuje, że natężenie prążka dla m = 3 m=3 wynosi zero, ale co z innymi prążkami? Obliczmy natężenie prążka dla m = 1 m=1 względem natężenia piku centralnego I 0 I 0 .

Strategia rozwiązania

Określimy kąt interferencji konstruktywnej na podwójnej szczelinie, posługując się wzorem z rozdziału Interferencja, a następnie ustalimy względne natężenie dla tego kąta określone przez dyfrakcję, korzystając z Równania 4.4.

Rozwiązanie

Z rozdziału o interferencji wiemy, że jasne prążki interferencyjne występują, gdy d sin θ = m λ d sin θ = m λ lub
sin θ = m λ d . sin θ = m λ d .

Z Równania 4.4 mamy

I = I 0 sin β β 2 , gdzie  β = ϕ 2 = π D sin θ λ . I= I 0 sin β β 2 , gdzie  β = ϕ 2 = π D sin θ λ .

Po podstawieniu z powyższego otrzymujemy

β = π D sin θ λ = π D λ m λ d = m π D d . β= π D sin θ λ = π D λ m λ d = m π D d .

Dla D = 2 λ D= 2 λ , d = 6 λ d= 6 λ i m = 1 m=1

β = π 2 λ 6 λ = π 3 . β= π 2 λ 6 λ = π 3 .

Stąd natężenie wynosi

I = I 0 sin β β 2 = I 0 sin π 3 π 3 2 = 0,684 I 0 . I= I 0 sin β β 2 = I 0 sin π 3 π 3 2 = 0,684 I 0 .

Znaczenie

Należy zauważyć, że takie podejście jest stosunkowo proste i daje wynik niemal dokładnie taki sam jak bardziej skomplikowana analiza dyfrakcji na podwójnej szczelinie i obliczanie wartości natężenia oświetlenia ekranu przy użyciu wskazów (cienka linia na Ilustracji 4.11). Metoda wskazów uwzględnia nachylenie w dół wykresu natężenia dyfrakcji (niebieska linia) tak, że pik w pobliżu m = 1 m=1 występuje dla wartości θ θ niewiele mniejszej, niż to tutaj pokazano.

Przykład 4.4

Dyfrakcja na podwójnej szczelinie

Załóżmy, że w eksperymencie Younga szczeliny o szerokości 0,02 mm 0,02mm są odległe od siebie o 0,2 mm 0,2mm. Jeśli szczeliny są oświetlone monochromatycznym światłem o długości fali 500 nm 500nm, to ile jasnych prążków obserwuje się w obszarze centralnego piku widma (obrazu) dyfrakcyjnego?

Rozwiązanie

Z Równania 4.1 wynika, że położenie kątowe pierwszego minimum dyfrakcyjnego wynosi

θ sin θ = λ D = 5 10 -7 m 2 10 -5 m = 2,5 10 -2 rad . θ sin θ = λ D = 5 10 -7 m 2 10 -5 m = 2,5 10 -2 rad .

Podstawiając sin θ = m λ sin θ = m λ dla θ = 2,5 10 -2 rad θ= 2,5 10 -2 rad , otrzymujemy

m=dsinθλ=0,2mm2,510-2rad510-7m=10,m=dsinθλ=0,2mm2,510-2rad510-7m=10, m=\frac{d\sin\theta}{\lambda}=\frac{\SI{0,2}{\milli\metre}\cdot\SI{2,5e-2}{\radian}}{\SI{5e-7}{\metre}}=\num{10}\text{,}

czyli tyle wynosi maksymalny rząd interferencji, który mieści się wewnątrz centralnego piku. Zauważamy, że m = ± 10 m= ± 10 są brakującymi rzędami dyfrakcji, jako że wartości θ θ dokładnie się zgadzają. W związku z tym obserwujemy jasne prążki dla

m = -9 -8 -7 -6 -5 -4 -3 -2 -1 0 + 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 , m = -9 -8 -7 -6 -5 -4 -3 -2 -1 0 + 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 ,

czyli w sumie 19 19 jasnych prążków.

Sprawdź, czy rozumiesz 4.3

W eksperymencie z Przykładu 4.4 pokaż, że m = 20 m=20 jest również brakującym rzędem dyfrakcji.

Materiały pomocnicze

Zbadaj efekty dyfrakcji na podwójnej szczelinie. W tej symulacji, napisanej przez Fu-Kwun Hwang, wybierz N = 2 N=2 za pomocą suwaka i sprawdź, co się dzieje, gdy zmieniasz szerokość szczeliny, odległość między szczelinami i długość fali. Czy możesz „zażądać” brakującego rzędu?
