Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • analizować obwody zawierające cewkę indukcyjną i opornik połączone szeregowo;
  • opisywać, jak prąd i napięcie zmieniają się wykładniczo w zależności od warunków początkowych.

Obwód posiadający opór i indukcyjność własną nazywamy w skrócie obwodem RL. Ilustracja 14.12 (a) przedstawia tego rodzaju obwód z następującymi elementami: opornikiem, cewką indukcyjną, baterią generującą stałą SEM oraz dwoma przełącznikami S 1 S 1 i S 2 S 2 . Przy zamkniętym przełączniku S 1 S 1 otrzymujemy obwód zawierający wszystkie elementy połączone szeregowo: baterię, cewkę i opornik, natomiast przy zamkniętym S 2 S 2 (i otwartym S 1 S 1 ) mamy obwód z odłączoną baterią. Te dwie sytuacje przedstawione są na Ilustracji 14.12 (b) i (c).

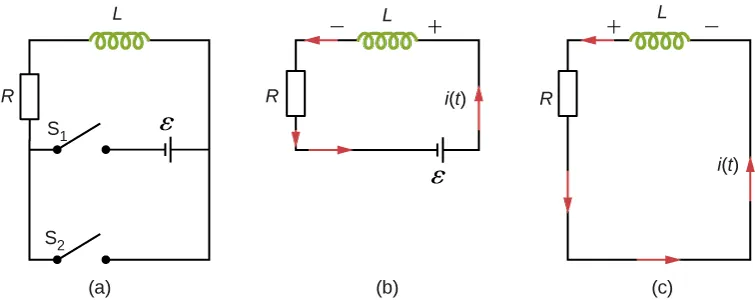

Rysunek (a) pokazuje opornik R i cewkę L połączone szeregowo z dwoma otwartymi przełącznikami leżącymi wobec siebie równolegle. Oba przełączniki są otwarte. Zamknięcie przełącznika S1 uruchamia połączenie szeregowe z R i L i baterią, której terminal dodatni skierowany jest ku L. Zamykając przełącznik S2 zamykamy obieg R i L z baterią. Rysunek (b) pokazuje zamknięty obwód z R, L i baterią w połączeniu szeregowym. Strona L skierowana ku baterii ma potencjał dodatni. Prąd płynie od końcówki dodatniej L ku ujemnej. Rysunek (c) pokazuje połączone szeregowo R i L. Potencjał poprzez L jest skierowany odwrotnie, ale prąd biegnie w tym samym kierunku, jak na rysunku (b).
Ilustracja 14.12 Obwód RL z przełącznikami S 1 S 1 i S 2 S 2 . Przedstawione są obwody otrzymane przez (b) zamknięcie S 1 S 1 i pozostawienie S 2 S 2 otwartym, (c) zamknięcie S 2 S 2 i pozostawienie S 1 S 1 otwartym.

W momencie zamknięcia S 1 S 1 bateria zaczyna generować prąd płynący przez obwód. Gdybyśmy pominęli indukcyjność własną obwodu, natężenie natychmiast wzrosłoby do stałej wartości ε R εR. W opisywanej sytuacji w obwodzie pojawia się jendak dodatkowa SEM uLt=LditdtuLt=Lditdt u_L \apply (t) = - L \cdot \d i\apply (t) / \d t, przeciwdziałająca nagłej zmianie prądu zgodnie z regułą Lenza. W rezultacie itit i \apply (t) początkowo jest równe zero, a następnie rośnie asymptotycznie do wartości końcowej. Na mocy prawa Kirchoffa możemy zapisać

εLdidtiR=0.εLdidtiR=0. \epsilon - L \frac{\d i}{\d t} - i R = 0 \text{.}
14.23

Jest to równanie różniczkowe pierwszego rzędu ze względu na I t I t . Zauważmy jego podobieństwo do równania wyprowadzonego wcześniej dla obwodu RC (Obwody RC). Równanie 14.23 może być rozwiązane w analogiczny sposób, zastępując człony pojemnościowe indukcyjnymi, co da nam

i t = ε R 1 e R t L = ε R 1 e t τ L , i t = ε R 1 e R t L = ε R 1 e t τ L ,
14.24

gdzie

τL=LRτL=LR \tau_L = \frac{L}{R}
14.25

jest stałą czasową obwodu RL (ang. inductive time constant).

Zależność i t i t wykreślona jest na Ilustracji 14.13 (a). Zaczyna się w zerze, a kiedy t t dąży asymptotycznie do ε R εR. Indukowana SEM u L t u L t jest wprost proporcjonalna do d i d t d i d t , czyli nachylenia krzywej i t i t . Wobec tego indukowana SEM zbiega w granicy bardzo długiego czasu do zera, a obwód staje się równoważny opornikowi podłączonemu do źródła SEM.

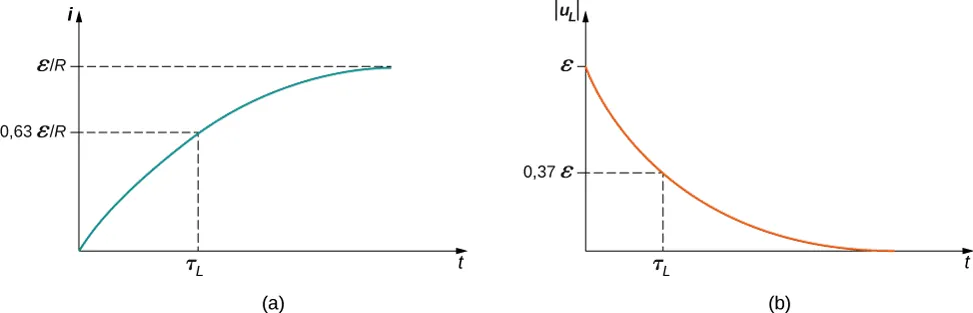

Rysunek (a) przedstawia wykres prądu elektrycznego l w zależności od czasu t. Aktualnie wzrasta wraz z czasem krzywej, która wyrównuje się przy epsilon I R. W t równym tau ze znakiem L wartość I wynosi 0,63 epsilon I R. Rysunek (b) pokazuje wykres wielkości indukowanego napięcia, z wartością bezwzględną V ze znakiem L, w stosunku do czasu t. Wartość V ze znakiem L startuje od wartości epsilon i opada z czasem wzdłuż krzywej osiągając zero. W t równym tau ze znakiem L, wartość I wynosi 0,37 epsilon.
Ilustracja 14.13 Wykresy w funkcji czasu: (a) natężenia prądu i (b) SEM indukowanej w obwodzie przedstawionym na Ilustracji 14.12 (b).

Energia zmagazynowana w polu magnetycznym cewki jest równa

u B = 1 2 L I 2 . u B = 1 2 L I 2 .
14.26

Maksymalna wartość zmagazynowanej energii wynosi L ε R 2 2 L ε R 2 2 przy maksymalnym natężeniu wynoszącym ε R εR.

Stała czasowa τ L τ L mówi nam o szybkości wzrostu natężenia prądu do jego końcowej wartości. Natężenie prądu w czasie t = τ L t= τ L wyliczymy z Równania 14.24

i τ L = ε R 1 e 1 = 0,63 ε R . i τ L = ε R 1 e 1 = 0,63 ε R .
14.27

Wynosi ono 63 % 63% końcowej wartości ε R εR. Im mniejsza stała czasowa τ L = L R τ L = L R , tym szybsze są te zmiany.

Zmienność w czasie indukowanej przez cewkę SEM możemy znaleźć, korzystając z tego, że u L t = L d I d t u L t = L d I d t i z Równania 14.24

u L t = L d I d t = ε e t τ L . u L t = L d I d t = ε e t τ L .
14.28

Jej wartość w zależności od czasu przedstawiona jest na Ilustracji 14.13 (b). W chwili zamknięcia S 1 S 1 i otwarcia S 2 S 2 , SEM ma maksymalną wartość ε ε, gdyż d I d t d I d t jest wtedy największe. Następnie układ zbiega do stanu ustalonego, kiedy natężenie prądu przestaje się zmieniać. Wtedy też indukowana SEM zbiega do zera. Stała czasowa obwodu określa szybkość tych zmian. W chwili t = τ L t= τ L wielkość indukowanej SEM wynosi

u L τ L = ε e 1 = 0,37 ε = 0,37 u L 0 s . u L τ L = ε e 1 = 0,37 ε = 0,37 u L 0 s .
14.29

Po upływie czasu równego jednej stałej czasowej indukowane napięcie wynosi więc 37 % 37% wartości początkowej. Im mniejsza stała czasowa, tym wyższa szybkość tych zmian.

Po pewnym czasie natężenie prądu osiągnie w przybliżeniu swoją końcową wartość. W tym momencie zmieniamy pozycję obu przełączników, w efekcie otrzymując obwód przedstawiony na Ilustracji 14.12 (c). Prąd płynący w obwodzie ma wtedy natężenie i 0 s = ε R i 0 s = ε R . Z prawa Kirchoffa zapiszemy

i R + L d i d t = 0 V . i R + L d i d t = 0 V .
14.30

Rozwiązanie tego równania przebiega podobnie jak dla rozładowującego się kondensatora. Natężenie prądu w chwili t t zapisuje się równaniem

i t = ε R e t τ L . i t = ε R e t τ L .
14.31

Początkowo natężenie i 0 s = ε R i 0 s = ε R , a następnie zanika, podczas gdy zużywana jest energia zmagazynowana na cewce indukcyjnej (Ilustracja 14.14). Zależność indukowanego SEM od czasu wynosi

u L t = ε e t τ L . u L t = ε e t τ L .
14.32

Początkowa SEM wynosi u L 0 s = ε u L 0 s =ε i zbiega do zera, podobnie jak natężenie prądu i energia pola magnetycznego cewki L I 2 2 L I 2 2, która rozpraszana jest na oporze w postaci ciepła Joule’a.

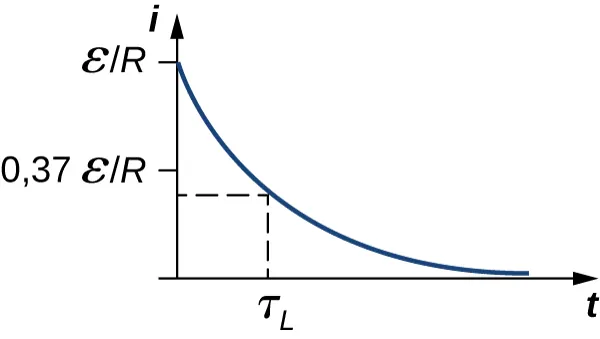

Wykres l w stosunku do t. Wartość l na t równym zero do 0 wynosi epsilon I R. I spada w czasie wzdłuż krzywej osiągającej 0. Na t równym tau ze znakiem L, wartość l wynosi 0,37 epsilon I R.
Ilustracja 14.14 Zachowanie się natężenia prądu w obwodzie RL przedstawionym na Ilustracji 14.12 (c). Indukowana SEM również zanika wykładniczo.

Przykład 14.4

Obwód RL ze źródłem SEM

Rozważmy obwód przedstawiony na Ilustracji 14.12 (a) z ε = 2 V ε= 2 V , R = 4 Ω R= 4 Ω i L = 4 H L= 4 H . Przy zamkniętym przełączniku S 1 S 1 i otwartym S 2 S 2 Ilustracja 14.12 (b).
  1. Ile wynosi stała czasowa obwodu?
  2. Ile wynosi natężenie prądu w obwodzie i wielkość SEM indukowanej w cewce w chwilach czasu t = 0 s t= 0 s , t = 2 τ L t= 2 τ L oraz t t?

Strategia rozwiązania

Stała czasowa może być obliczona z Równania 14.25. Natężenie prądu płynącego przez cewkę indukcyjną i indukowana SEM znaleziona będzie z Równania 14.24 i Równania 14.32.

Rozwiązanie

  1. Stała czasowa dla tego obwodu wynosi
    τ L = L R = 4 H 4 Ω = 1 s . τ L = L R = 4 H 4 Ω = 1 s .
  2. Natężenie prądu w obwodzie rośnie zgodnie z Równaniem 14.24
    i t = ε R 1 e t τ L . i t = ε R 1 e t τ L .
    W chwili t = 0 s t= 0 s
    1etτL=11=0i0s=0A.1etτL=11=0i0s=0A. 1 - e^{-t/\tau_L} = 1-1 = 0 \implies i\apply (\SI{0}{\second}) = \SI{0}{\ampere} \text{.}
    W chwili t = 2 τ L t= 2 τ L
    i 2 τ L = ε R 1 e 2 = 0,5 A 0,86 = 0,43 A . i 2 τ L = ε R 1 e 2 = 0,5 A 0,86 = 0,43 A .
    Natomiast w t t
    i t = ε R = 0,5 A . i t = ε R = 0,5 A .
    Wartość indukowanej SEM maleje zgodnie z Równaniem 14.32
    u L t = ε e t τ L . u L t = ε e t τ L .
    W chwilach czasu t = 0 s t= 0 s , t = 2 τ L t= 2 τ L i t t otrzymujemy
    uL0s=ε=2V,uL2τL=εe-2=0,27V,uLt=0V.uL0s=ε=2V,uL2τL=εe-2=0,27V,uLt=0V. \begin{align} \abs{u_L \apply (\SI{0}{\second})} &= \epsilon = \SI{2}{\volt} \text{,} \\ \abs{u_L \apply (2\tau_L)} &= \epsilon e^{-2} = \SI{0,27}{\volt} \text{,} \\ \abs{u_L \apply (t \to \infty)} &= \SI{0}{\volt} \text{.} \end{align}

Znaczenie

Jeśli odstęp czasowy między pomiarami jest znacznie większy od stałej czasowej, nie zaobserwujemy wykładniczego zaniku albo wzrostu napięcia na cewce indukcyjnej i oporniku. Tak jak przedstawiono to na Ilustracji 14.15, mierzone napięcia szybko osiągają końcowe wartości.

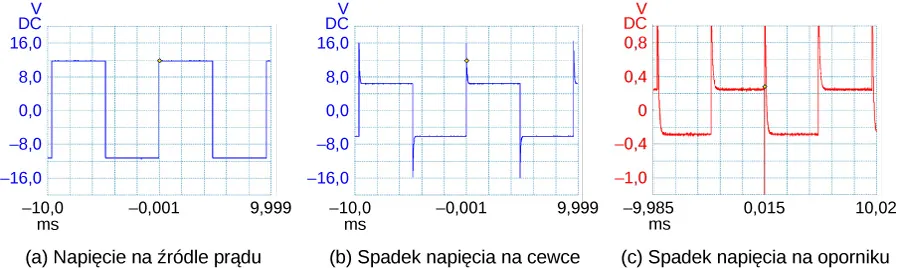

Rysunki (a), (b) i (c) przedstawiają oscyloskopowe ślady napięcia w stosunku do czasu, napięcia na źródle, napięcia na induktorze i odpowiednio napięcia na oporniku. Rysunek (a) jest prostokątną krzywą o różnych wartościach od minus 12 woltów do plus 12 woltów z okresem od minus 10 ms do minus 0.001 ms. Rysunek (b) przedstawia prostokątną krzywą o różnych wartościach od minus 6 woltów ze szpicem 16 woltów na początku każdego grzebienia i szpicem minus 16 woltów na początku każdej niecki. Okres jest taki sam jak na rysunku (a). Rysunek (c) przedstawia prostokątną krzywą o różnych wartościach od minus 0,3 do plus 0.3 woltów, ze szpicami wychodzącymi poza obszar ze śladami w kierunku dodatnim na początku każdego grzebienia i niecki. Okres fali jest od minus 9.985 do plus 0.015 ms.
Ilustracja 14.15 Jako źródło prądu do obwodu RL przyłączono generator napięcia prostokątnego. Na wykresach przedstawione jest zachowanie w czasie (a) napięcia źródła, (b) napięcia na cewce indukcyjnej, (c) napięcia na oporniku.

Przykład 14.5

Obwód RL bez źródła SEM

Po osiągnięciu przez obwód z Przykładu 14.4 stanu ustalonego pozycja obu przełączników jest odwrócona i otrzymujemy obwód z wypiętą baterią – Ilustracja 14.12 (c).
  1. Po jakim czasie natężenie prądu spadnie do połowy początkowej wartości?
  2. Po jakim czasie energia zmagazynowana w polu magnetycznym cewki indukcyjnej spadnie do 1 % 1% wartości maksymalnej?

Strategia rozwiązania

Na oporze występującym w obwodzie rozpraszana będzie energia prądu, więc jego natężenie będzie teraz malało wykładniczo. W punktach (a) i (b) skorzystamy z tego samego wyrażenia na i t i t , najpierw bezpośrednio wyliczając natężenie, a potem podstawiając do wyrażenia na energię zmagazynowaną w cewce.

Rozwiązanie

  1. Po zmianie pozycji przełączników natężenie prądu zanika zgodnie z równaniem
    it=εRetτL=i0setτL.it=εRetτL=i0setτL.
    W szukanym czasie natężenie prądu wynosi połowę początkowej wartości
    it=0,5i0setτL=0,5,it=0,5i0setτL=0,5, i\apply (t) = \num{0,5} \cdot i\apply (\SI{0}{\second}) \implies e^{-t/\tau_L} = \num{0,5}\text{,}
    więc
    t=ln0,5τL=0,691s=0,69s,t=ln0,5τL=0,691s=0,69s,
    gdzie skorzystaliśmy ze stałej czasowej obliczonej w poprzednim przykładzie.
  2. Energia zmagazynowana w cewce indukcyjnej wynosi
    E L t = 1 2 L i t 2 = 1 2 L ε R e t τ L 2 = L e 2 2 R 2 e 2 t τ L . E L t = 1 2 L i t 2 = 1 2 L ε R e t τ L 2 = L e 2 2 R 2 e 2 t τ L .
    Energia spada do 1%1% \SI{1}{\percent} wartości początkowej, otrzymujemy więc
    ELt=0,01EL0s lub Le22R2e2tτL=0,01Le22R2.ELt=0,01EL0s lub Le22R2e2tτL=0,01Le22R2.
    Po skróceniu i zlogarytmowaniu obu stron ostatniego równania otrzymujemy
    2tτL=ln0,01,2tτL=ln0,01,
    zatem
    t=12τLln0,01.t=12τLln0,01.
    Skoro τ L = 1 s τ L = 1 s , to energia zmagazynowana w cewce osiągnie 1 % 1% początkowej wartości po czasie
    t=121sln0,01=2,3s.t=121sln0,01=2,3s.

Znaczenie

W obliczeniach przyjęliśmy, że przed przełączeniem przełączników S 1 S 1 i S 2 S 2 w obwodzie (b) ustaliła się maksymalna wartość natężenia prądu. W przeciwnym razie początkowe natężenie byłoby niższe i zanikałoby według tego samego równania.

Sprawdź, czy rozumiesz 14.7

Wykaż, że R C RC i L R LR mają wymiar czasu.

Sprawdź, czy rozumiesz 14.8

  1. Ile wynosi stała czasowa obwodu z Ilustracji 14.12 (b), jeśli po czasie 5 s 5s natężenie rośnie do 90 % 90% maksymalnej wartości?
  2. Ile wynosi indukcyjność własna cewki, jeśli R = 20 Ω R= 20 Ω ?
  3. Po jakim czasie natężenie osiągnie 90 % 90% maksymalnej wartości, jeśli R R zwiększy się z 20 Ω 20Ω do 100 Ω 100Ω?

Sprawdź, czy rozumiesz 14.9

Wykaż, że po ustaleniu się stanu obwodu z Ilustracji 14.12 (b) różnica całkowitej energii wytworzonej przez baterię i rozproszonej na oporniku równa będzie energii zmagazynowanej w polu magnetycznym cewki.

Cytowanie i udostępnianie

Chcesz zacytować, udostępnić albo zmodyfikować treść tej książki? Została ona wydana na licencji Creative Commons Attribution License , która wymaga od Ciebie uznania autorstwa OpenStax.

Cytowanie i udostępnienia
  • Jeśli rozpowszechniasz tę książkę w formie drukowanej, umieść na każdej jej kartce informację:
    Treści dostępne za darmo na https://openstax.org/books/fizyka-dla-szk%C3%B3%C5%82-wy%C5%BCszych-tom-2/pages/1-wstep
  • Jeśli rozpowszechniasz całą książkę lub jej fragment w formacie cyfrowym, na każdym widoku strony umieść informację:
    Treści dostępne za darmo na https://openstax.org/books/fizyka-dla-szk%C3%B3%C5%82-wy%C5%BCszych-tom-2/pages/1-wstep
Cytowanie

© 2 mar 2022 OpenStax. Treść książki została wytworzona przez OpenStax na licencji Creative Commons Attribution License . Nazwa OpenStax, logo OpenStax, okładki OpenStax, nazwa OpenStax CNX oraz OpenStax CNX logo nie podlegają licencji Creative Commons i wykorzystanie ich jest dozwolone wyłącznie na mocy uprzedniego pisemnego upoważnienia przez Rice University.
