Objetivos de aprendizaje

Al final de esta sección, podrá:

  • Explicar cómo calcular el campo eléctrico en un sistema a partir del potencial dado.
  • Calcular el campo eléctrico en una dirección determinada a partir de un potencial dado.
  • Calcular el campo eléctrico en el espacio a partir de un potencial dado.

Recordemos que hemos podido, en ciertos sistemas, calcular el potencial integrando sobre el campo eléctrico. Como ya se puede sospechar, esto significa que podemos calcular el campo eléctrico tomando derivadas del potencial, aunque pasar de una cantidad escalar a una vectorial introduce algunas arrugas interesantes. A menudo necesitamos EE para calcular la fuerza en un sistema; como a menudo es más sencillo calcular el potencial directamente, hay sistemas en los que es útil calcular V y luego derivar EE de la misma.

En general, independientemente de que el campo eléctrico sea uniforme, apunta en la dirección del potencial decreciente, porque la fuerza sobre una carga positiva es en la dirección de EE y también en la dirección del potencial inferior V. Además, la magnitud de EE es igual a la tasa de disminución de V con la distancia. Cuanto más rápido disminuya V con la distancia, mayor será el campo eléctrico. Esto nos da el siguiente resultado.

Relación entre voltaje y campo eléctrico uniforme

En forma de ecuación, la relación entre voltaje y campo eléctrico uniforme es

E=ΔVΔsE=ΔVΔs

donde ΔsΔs es la distancia en la que el cambio de potencial ΔVΔV tiene lugar. El signo menos nos dice que E apunta en la dirección de la disminución del potencial. Se dice que el campo eléctrico es el gradiente (como en grado o pendiente) del potencial eléctrico.

Para los potenciales que cambian continuamente, ΔVΔV y ΔsΔs se convierten en infinitesimales, y necesitamos el cálculo diferencial para determinar el campo eléctrico. Como se muestra en la Figura 7.27, si tratamos la distancia ΔsΔs como muy pequeño para que el campo eléctrico sea esencialmente constante sobre él, hallamos que

Es=dVds.Es=dVds.

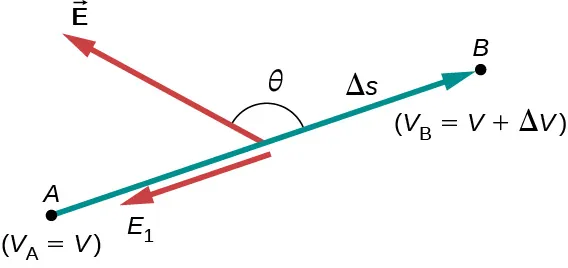

La figura muestra la componente del campo eléctrico de dos puntos A y B separados por una distancia delta s y que tienen una diferencia de potencial delta V.
Figura 7.27 La componente del campo eléctrico a lo largo del desplazamiento ΔsΔs viene dada por E=ΔVΔsE=ΔVΔs. Observe que se supone que A y B están tan cerca que el campo es constante a lo largo de ΔsΔs.

Por tanto, las componentes del campo eléctrico en las direcciones cartesianas vienen dadas por

Ex=Vx,Ey=Vy,Ez=Vz.Ex=Vx,Ey=Vy,Ez=Vz.
7.13

Con esto se puede definir el operador vectorial "grad" o "del", lo que nos permite calcular el gradiente en un solo paso. En coordenadas cartesianas, toma la forma

=i^x+j^y+k^z.=i^x+j^y+k^z.
7.14

Con esta notación, podemos calcular el campo eléctrico a partir del potencial con

E=V,E=V,
7.15

un proceso que llamamos cálculo del gradiente del potencial.

Si tenemos un sistema con simetría cilíndrica o esférica, solo tenemos que utilizar el operador en las coordenadas adecuadas:

Cilíndrica:=r^r+φ^1rφ+z^zCilíndrica:=r^r+φ^1rφ+z^z
7.16
Esférico:=r^r+θ^1rθ+φ^1rsenθφEsférico:=r^r+θ^1rθ+φ^1rsenθφ
7.17

Ejemplo 7.17

Campo eléctrico de una carga puntual

Calcule el campo eléctrico de una carga puntual a partir del potencial.

Estrategia

Se sabe que el potencial es V=kqrV=kqr, que tiene una simetría esférica. Por lo tanto, utilizamos el operador del esférico en la fórmula E=VE=V.

Solución

Realizando este cálculo obtenemos
E=(r^r+θ^1rθ+φ^1rsenθφ)kqr=kq(r^r1r+θ^1rθ1r+φ^1rsenθφ1r).E=(r^r+θ^1rθ+φ^1rsenθφ)kqr=kq(r^r1r+θ^1rθ1r+φ^1rsenθφ1r).

Esta ecuación se simplifica en

E=kq(r^−1r2+θ^0+φ^0)=kqr2r^E=kq(r^−1r2+θ^0+φ^0)=kqr2r^

como se esperaba.

Importancia

No solo hemos obtenido la ecuación para el campo eléctrico de una partícula puntual que hemos visto antes, sino que también tenemos una demostración de que EE apunta en la dirección de la disminución del potencial, como se muestra en la Figura 7.28.

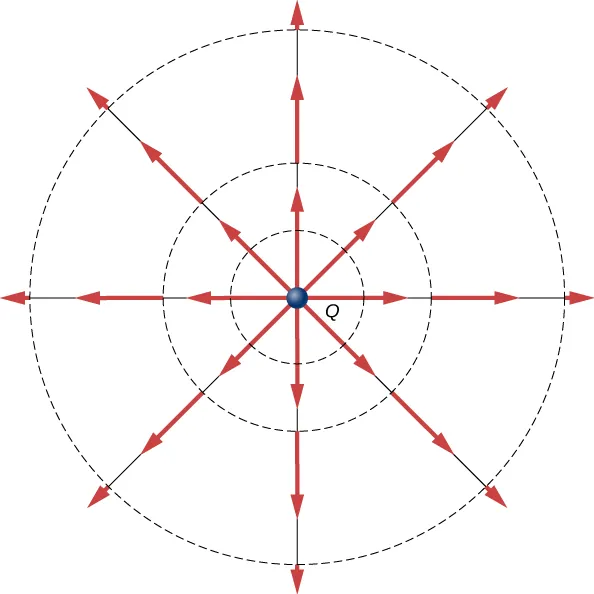

La figura muestra una carga Q y vectores de campo eléctrico radialmente hacia afuera de Q.
Figura 7.28 Vectores del campo eléctrico dentro y fuera de una esfera uniformemente cargada.

Ejemplo 7.18

Campo eléctrico de un anillo de carga

Utilice el potencial encontrado en el Ejemplo 7.8 para calcular el campo eléctrico a lo largo del eje de un anillo de carga (Figura 7.29).

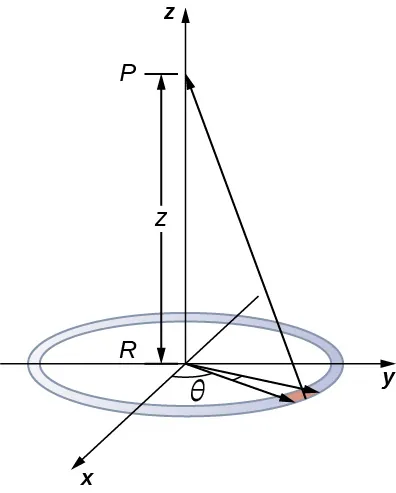

La figura muestra un anillo de carga situado en el plano xy con su centro en el origen. El punto P está situado en el eje z a una distancia z del origen.
Figura 7.29 Queremos calcular el campo eléctrico a partir del potencial eléctrico debido a una carga anular.

Estrategia

En este caso, solo nos interesa una dimensión, el eje z. Por lo tanto, utilizamos Ez=VzEz=Vz

con el potencial V=kqtotz2+R2V=kqtotz2+R2 encontrado anteriormente.

Solución

Tomando la derivada del potencial se obtiene
Ez=zkqtotz2+R2=kqtotz(z2+R2)3/2.Ez=zkqtotz2+R2=kqtotz(z2+R2)3/2.

Importancia

De nuevo, esto coincide con la ecuación del campo eléctrico encontrada anteriormente. También demuestra un sistema en el que no es necesario utilizar el operador del completo.

Compruebe Lo Aprendido 7.11

¿Qué sistema de coordenadas utilizaría para calcular el campo eléctrico de un dipolo?

Solicitar una copia impresa

As an Amazon Associate we earn from qualifying purchases.

Cita/Atribución

¿Desea citar, compartir o modificar este libro? Este libro utiliza la Creative Commons Attribution License y debe atribuir a OpenStax.

Información de atribución
  • Si redistribuye todo o parte de este libro en formato impreso, debe incluir en cada página física la siguiente atribución:
    Acceso gratis en https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/1-introduccion
  • Si redistribuye todo o parte de este libro en formato digital, debe incluir en cada vista de la página digital la siguiente atribución:
    Acceso gratuito en https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/1-introduccion
Información sobre citas

© 13 abr. 2022 OpenStax. El contenido de los libros de texto que produce OpenStax tiene una licencia de Creative Commons Attribution License . El nombre de OpenStax, el logotipo de OpenStax, las portadas de libros de OpenStax, el nombre de OpenStax CNX y el logotipo de OpenStax CNX no están sujetos a la licencia de Creative Commons y no se pueden reproducir sin el previo y expreso consentimiento por escrito de Rice University.
