Objetivos de aprendizaje

Al final de esta sección, podrá:
  • Describir cómo la potencia media de un circuito de ac puede escribirse en términos de corriente y voltaje pico y de voltaje y corriente rms.
  • Determinar la relación entre el ángulo de fase de la corriente y el voltaje y la potencia media, conocida como factor de potencia.

Un elemento del circuito disipa o produce energía según P=IV,P=IV, donde I es la corriente que atraviesa el elemento y V es el voltaje a través de él. Como la corriente y el voltaje dependen del tiempo en un circuito de ac, la potencia instantánea p(t)=i(t)v(t)p(t)=i(t)v(t) también depende del tiempo. En la Figura 15.16 se muestra un gráfico de p(t) para varios elementos del circuito. Para un resistor, i(t) y v(t) están en fase y, por tanto, tienen siempre el mismo signo (vea la Figura 15.5). Para un condensador o un inductor, los signos relativos de i(t) y v(t) varían a lo largo de un ciclo debido a sus diferencias de fase (vea la Figura 15.7 y la Figura 15.9). En consecuencia, p(t) es positivo en algunos momentos y negativo en otros, lo que indica que los elementos capacitivos e inductivos producen energía en algunos instantes y la absorben en otros.

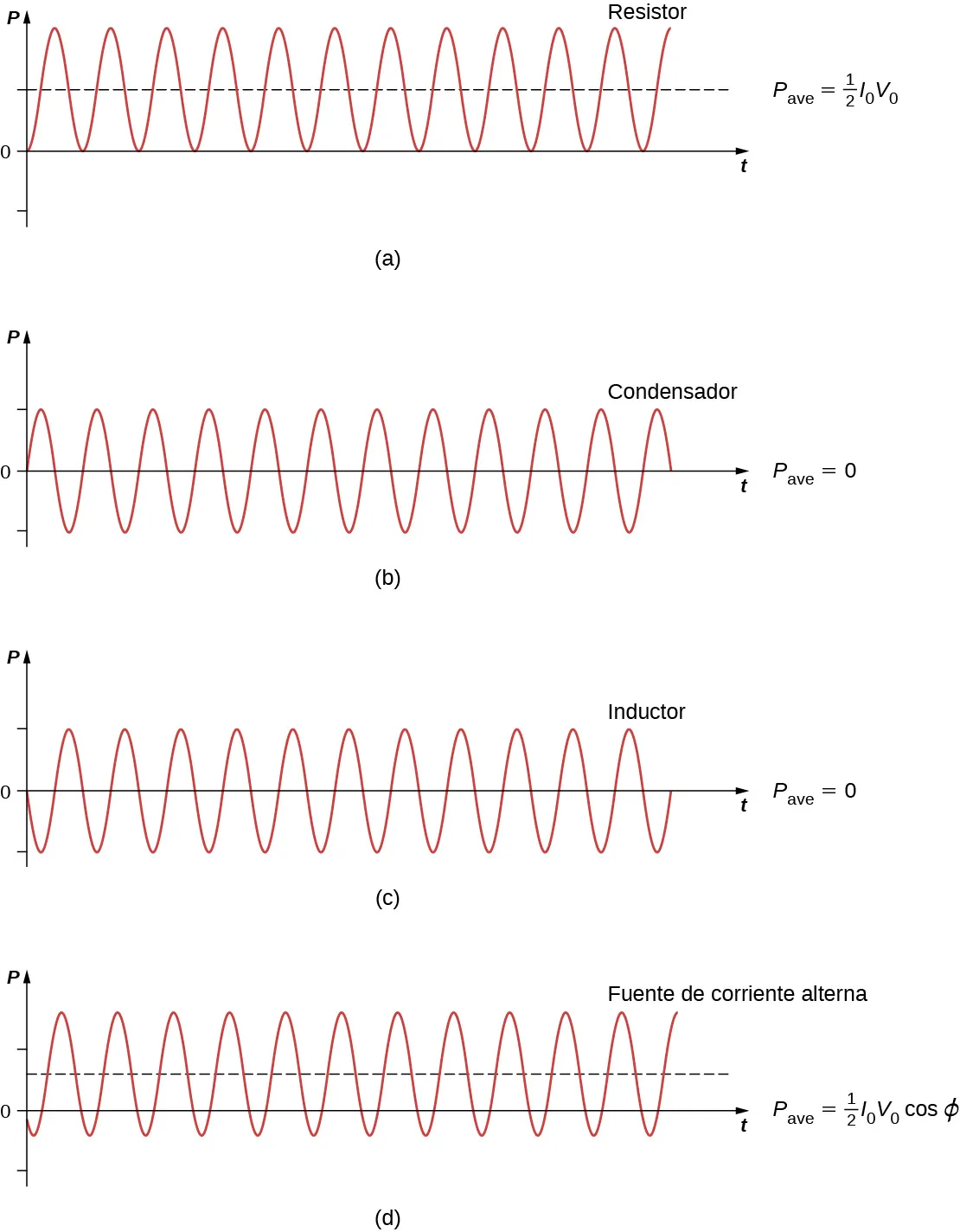

Las figuras de la a a la d muestran las ondas sinusoidales en los gráficos de P versus t. Todos tienen la misma amplitud y frecuencia. La figura a está marcada como resistor. La barra P es igual a la mitad de I0 V0. La onda sinusoidal está por encima del eje de las x, siendo 0 el valor mínimo de la y. Comienza en un valle. La figura b está marcada como condensador. La barra P es igual a 0. La posición de equilibrio de la onda sinusoidal está en el eje x. Comienza en equilibrio con una pendiente positiva. La figura c está marcada como inductor. La barra P es igual a 0. La posición de equilibrio de la onda sinusoidal está en el eje x. Comienza en el equilibrio con una pendiente negativa. La figura d está marcada como fuente de ac. La barra P es igual a la mitad de I0 V0 cos de phi. La posición de equilibrio de la onda sinusoidal está por encima del eje de las x, y su valor mínimo en el eje y es negativo.
Figura 15.16 Gráfico de la potencia instantánea para varios elementos del circuito. (a) Para el resistor, Pave=I0V0/2,Pave=I0V0/2, mientras que para (b) el condensador y (c) el inductor, Pave=0.Pave=0. (d) Para la fuente, Pave=I0V0(cosϕ)/2,Pave=I0V0(cosϕ)/2, que puede ser positiva, negativa o cero, según ϕ.ϕ.

Como la potencia instantánea varía tanto en magnitud como en signo a lo largo de un ciclo, rara vez tiene importancia práctica. Lo que nos preocupa casi siempre es la potencia promediada a lo largo del tiempo, a la que nos referimos como potencia media. Se define por la media temporal de la potencia instantánea durante un ciclo:

Pave=1T0Tp(t)dt,Pave=1T0Tp(t)dt,

donde T=2π/ωT=2π/ω es el periodo de las oscilaciones. Con las sustituciones v(t)=V0senωtv(t)=V0senωt y i(t)=I0sen(ωtϕ),i(t)=I0sen(ωtϕ), esta integral se convierte en

Pave=I0V0T0Tsen(ωtϕ)senωtdt.Pave=I0V0T0Tsen(ωtϕ)senωtdt.

Utilizando la relación trigonométrica sen(AB)=senAcosBsenBcosA,sen(AB)=senAcosBsenBcosA, obtenemos

Pave=I0V0cosϕT0Tsen2ωtdtI0V0senϕT0Tsenωtcosωtdt.Pave=I0V0cosϕT0Tsen2ωtdtI0V0senϕT0Tsenωtcosωtdt.

La evaluación de estas dos integrales da como resultado

1T0Tsen2ωtdt=121T0Tsen2ωtdt=12

y

1T0Tsenωtcosωtdt=0.1T0Tsenωtcosωtdt=0.

Por lo tanto, la potencia media asociada a un elemento del circuito viene dada por

Pave=12I0V0cosϕ.Pave=12I0V0cosϕ.
15.12

En aplicaciones de ingeniería, cosϕcosϕ se conoce como el factor de potencia, que es la cantidad en la que la potencia entregada en el circuito es inferior a la máxima teórica del circuito debido a que voltaje y la corriente están desfasadas. Para un resistor, ϕ=0,ϕ=0, por lo que la potencia media disipada es

Pave=12I0V0.Pave=12I0V0.

Una comparación de p(t) y PavePave se muestra en la Figura 15.16(d). Para hacer Pave=(1/2)I0V0Pave=(1/2)I0V0 se parece a su homólogo de corriente continua, utilizamos los valores rms IrmsyVrmsIrmsyVrms de la corriente y el voltaje. Por definición, se trata de

Irms=iave2yVrms=vave2,Irms=iave2yVrms=vave2,

donde

iave2=1T0Ti2(t)dtvave2=1T0Tv2(t)dt.iave2=1T0Ti2(t)dtvave2=1T0Tv2(t)dt.

Con i(t)=I0sen(ωtϕ)yv(t)=V0senωt,i(t)=I0sen(ωtϕ)yv(t)=V0senωt, obtenemos

Irms=12I0yVrms=12V0.Irms=12I0yVrms=12V0.

Podemos entonces escribir para la potencia media disipada por un resistor,

Pave=12I0V0=IrmsVrms=Irms2R.Pave=12I0V0=IrmsVrms=Irms2R.
15.13

Esta ecuación subraya incluso más por qué se elige el valor cuadrático medio (rms) en la discusión en vez de los valores máximos. Ambas ecuaciones para la potencia media son correctas para la Ecuación 15.13, pero los valores rms en la fórmula dan una representación más limpia, por lo que el factor extra de 1/2 no es necesario.

Los voltajes y corrientes alternas suelen describirse en términos de sus valores cuadráticos medios. Por ejemplo, los 110 V de una toma de corriente doméstica son un valor cuadrático medio. La amplitud de esta fuente es 1102V=156 V.1102V=156 V. Dado que la mayoría de los medidores de ac están calibrados en términos de valores cuadráticos medios, un típico voltímetro de ac colocado en una toma de corriente doméstica leerá 110 V.

Para un condensador y un inductor, ϕ=π/2yπ/2rad,ϕ=π/2yπ/2rad, respectivamente. Dado que cosπ/2=cos(π/2)=0,cosπ/2=cos(π/2)=0, hallamos en la Ecuación 15.12 que la potencia media disipada por cualquiera de estos elementos es Pave=0.Pave=0. Los condensadores e inductores absorben energía del circuito durante un semiciclo y la descargan de nuevo al circuito durante el otro semiciclo. Este comportamiento se ilustra en los gráficos de la Figura 15.16, (b) y (c), que muestran que p(t) oscila sinusoidalmente alrededor de cero.

El ángulo de fase de un generador de ac puede tener cualquier valor. Si cosϕ>0,cosϕ>0, el generador produce energía; si cosϕ<0,cosϕ<0, absorbe la energía. En términos de valores cuadráticos medios, la potencia media de un generador de ac se escribe como

Pave=IrmsVrmscosϕ.Pave=IrmsVrmscosϕ.

Para el generador en un circuito RLC,

tanϕ=XLXCRtanϕ=XLXCR

y

cosϕ=RR2+(XLXC)2=RZ.cosϕ=RR2+(XLXC)2=RZ.

Por lo tanto, la potencia media del generador es

Pave=IrmsVrmscosϕ=VrmsZVrmsRZ=Vrms2RZ2.Pave=IrmsVrmscosϕ=VrmsZVrmsRZ=Vrms2RZ2.
15.14

Esto también puede escribirse como

Pave=Irms2R,Pave=Irms2R,

lo que indica que la potencia producida por el generador se disipa en el resistor. Como podemos ver, la ley de Ohm para el valor eficaz de la ac se obtiene dividiendo el voltaje rms entre la impedancia.

Ejemplo 15.3

Potencia de un generador

Un generador de ac cuya emf viene dada por
v(t)=(4,00V)sen[(1,00×104rad/s)t]v(t)=(4,00V)sen[(1,00×104rad/s)t]

se conecta a un circuito RLC para el que L=2,00×10−3HL=2,00×10−3H, C=4,00×10−6FC=4,00×10−6F, y R=5,00ΩR=5,00Ω. (a) ¿Cuál es voltaje rms en el generador? (b) ¿Cuál es la impedancia del circuito? (c) ¿Cuál es la potencia media de salida del generador?

Estrategia

El voltaje rms es la amplitud del voltaje por 1/21/2. La impedancia del circuito implica la resistencia y las reactancias del condensador y del inductor. La potencia media se calcula mediante la Ecuación 15.14, o más concretamente, la última parte de la ecuación, ya que tenemos la impedancia del circuito Z, el voltaje rms VrmsVrms, y la resistencia R.

Solución

  1. Dado que V0=4,00V,V0=4,00V, el voltaje rms en el generador es
    Vrms=12(4,00V)=2,83V.Vrms=12(4,00V)=2,83V.
  2. La impedancia del circuito es
    Z=R2+(XLXC)2={(5,00Ω)2+[(1,00×104rad/s)(2,00×10−3H)1(1,00×104rad/s)(4,00×10−6F)]2}1/2=7,07Ω.Z=R2+(XLXC)2={(5,00Ω)2+[(1,00×104rad/s)(2,00×10−3H)1(1,00×104rad/s)(4,00×10−6F)]2}1/2=7,07Ω.
  3. A partir de la Ecuación 15.14, la potencia media transferida al circuito es
    Pave=Vrms2RZ2=(2,83V)2(5,00Ω)(7,07Ω)2=0,801W.Pave=Vrms2RZ2=(2,83V)2(5,00Ω)(7,07Ω)2=0,801W.

Importancia

Si la resistencia es mucho mayor que la reactancia del condensador o del inductor, la potencia media es una ecuación del circuito de corriente continua de P=V2/R,P=V2/R, donde V sustituye al voltaje rms

Compruebe Lo Aprendido 15.4

Un voltímetro de ac conectado a los terminales de un generador de ac de 45 Hz marca 7,07 V. Escriba una expresión para la emf del generador.

Compruebe Lo Aprendido 15.5

Demuestre que los voltaje rms a través de un resistor, un condensador y un inductor en un circuito de ac en el que la corriente rms es IrmsIrms vienen dadas por IrmsR,IrmsXC,yIrmsXL,IrmsR,IrmsXC,yIrmsXL, respectivamente. Determine estos valores para los componentes del circuito RLC de Ecuación 15.12.

Solicitar una copia impresa

As an Amazon Associate we earn from qualifying purchases.

Cita/Atribución

¿Desea citar, compartir o modificar este libro? Este libro utiliza la Creative Commons Attribution License y debe atribuir a OpenStax.

Información de atribución
  • Si redistribuye todo o parte de este libro en formato impreso, debe incluir en cada página física la siguiente atribución:
    Acceso gratis en https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/1-introduccion
  • Si redistribuye todo o parte de este libro en formato digital, debe incluir en cada vista de la página digital la siguiente atribución:
    Acceso gratuito en https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/1-introduccion
Información sobre citas

© 13 abr. 2022 OpenStax. El contenido de los libros de texto que produce OpenStax tiene una licencia de Creative Commons Attribution License . El nombre de OpenStax, el logotipo de OpenStax, las portadas de libros de OpenStax, el nombre de OpenStax CNX y el logotipo de OpenStax CNX no están sujetos a la licencia de Creative Commons y no se pueden reproducir sin el previo y expreso consentimiento por escrito de Rice University.
