Problemas Adicionales

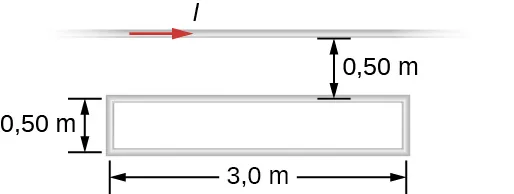

En la siguiente figura se muestra un alambre largo y recto y un bucle rectangular de una vuelta, ambos situados en el plano de la página. El cable es paralelo a los lados largos del bucle y está a 0,50 m del lado más cercano. En un instante en el que la emf inducida en el bucle es de 2,0 V, ¿cuál es la tasa de variación temporal de la corriente en el cable?
Una barra metálica con una masa de 500 g se desliza hacia el exterior con una velocidad constante de 1,5 cm/s sobre dos rieles paralelos separados por una distancia de 30 cm que forman parte de un conductor en forma de U. Hay un campo magnético uniforme de magnitud 2 T que apunta hacia fuera de la página en toda la zona. Las barandillas y la barra metálica tienen una resistencia equivalente de (a) Determine la corriente inducida, tanto la magnitud como la dirección. (b) Calcule la dirección de la corriente inducida si el campo magnético apunta hacia la página. (c) Calcule la dirección de la corriente inducida si el campo magnético apunta hacia la página y la barra se mueve hacia adentro.
Se induce una corriente en un bucle circular de radio 1,5 cm entre dos polos de un electroimán de herradura cuando se varía la corriente en el electroimán. El campo magnético en el área del bucle es perpendicular al área y tiene una magnitud uniforme. Si la tasa de cambio del campo magnético es de 10 T/s, calcule la magnitud y la dirección de la corriente inducida si la resistencia del bucle es .
Una barra metálica de 25 cm de longitud se coloca perpendicularmente a un campo magnético uniforme de intensidad 3 T. (a) Determine la emf inducida entre los extremos de la barra cuando no se mueve. (b) Determine la emf cuando la barra se mueve perpendicularmente a su longitud y al campo magnético con una velocidad de 50 cm/s.
Una bobina de 50 vueltas y un área de 10 se orienta con su plano perpendicular a un campo magnético de 0,75 T. Si la bobina se voltea (se gira ) en 0,20 s, ¿cuál es la emf media inducida en él?
Un bucle plano de 2 vueltas de alambre flexible se coloca dentro de un solenoide largo de n vueltas por metro que transporta una corriente constante . El área A del bucle se modifica tirando de sus lados y asegurándose de que el plano del bucle permanece siempre perpendicular al eje del solenoide. Si por metro, y ¿cuál es la emf inducida en el bucle cuando

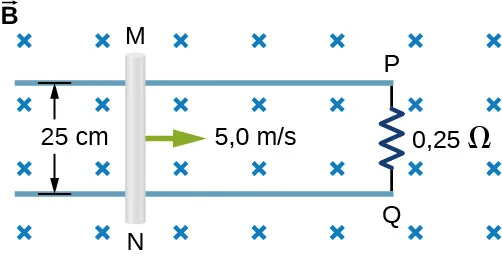

La varilla conductora que se muestra en la figura adjunta se desplaza a lo largo de carriles metálicos paralelos con 25 cm de separación. El sistema se encuentra en un campo magnético uniforme de intensidad 0,75 T, que se dirige hacia la página. Las resistencias de la varilla y los rieles son despreciables, pero la sección PQ tiene una resistencia de . (a) ¿Cuál es la emf (incluido su sentido) inducida en la varilla cuando esta se mueve hacia la derecha con una velocidad de 5,0 m/s? (b) ¿Qué fuerza se requiere para mantener la varilla en movimiento a esta velocidad? (c) ¿Cuál es el ritmo de trabajo realizado por esta fuerza? (d) ¿Cuál es la potencia disipada en el resistor?

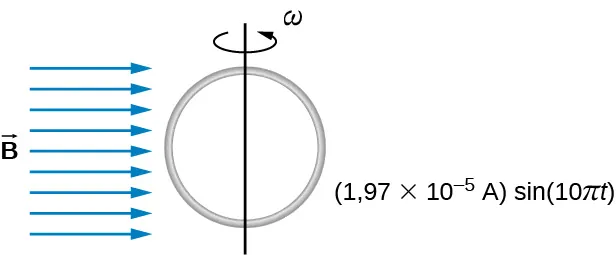

Un bucle circular de alambre de radio de 10 cm está montado en un eje vertical y gira a una frecuencia de 5 ciclos por segundo en una región de campo magnético uniforme de 2 Gauss perpendicular al eje de rotación. (a) Calcule una expresión para el flujo dependiente del tiempo a través del anillo. (b) Determine la corriente dependiente del tiempo a través del anillo si tiene una resistencia de 10
El campo magnético entre los polos de un electroimán de herradura es uniforme y tiene una simetría cilíndrica en torno a un eje que va desde el centro del polo sur hasta el centro del polo norte. La magnitud del campo magnético cambia con una tasa de la dB/dt debido a la corriente cambiante del electroimán. Determine el campo eléctrico a una distancia r del centro.

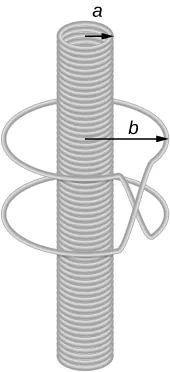

Un solenoide largo de radio a con n vueltas por unidad de longitud lleva una corriente que depende del tiempo , donde y son constantes. El solenoide está rodeado por un cable de resistencia R que tiene dos bucles circulares de radio b con (vea la siguiente figura). Calcule la magnitud y la dirección de la corriente inducida en los bucles exteriores en el momento .
Un motor de corriente continua de 120 V y bobinado en serie consume 0,50 A de su fuente de alimentación cuando funciona a plena velocidad, y consume 2,0 A cuando se pone en marcha. La resistencia de las bobinas del inducido es . (a) ¿Cuál es la resistencia de las bobinas de campo? (b) ¿Cuál es la fuerza contraelectromotriz del motor cuando funciona a plena velocidad? (c) El motor funciona a otra velocidad y consume 1,0 A de la fuente. ¿Cuál es la fuerza contraelectromotriz en este caso?
Las bobinas de inducido y de campo de un motor bobinado en serie tienen una resistencia total de . Conectado a una fuente de 120 V y funcionando a velocidad normal, el motor consume 4,0 A. (a) ¿Qué magnitud tiene la fuerza contraelectromotriz? (b) ¿Qué corriente consumirá el motor justo después de encenderse? ¿Puede sugerir una forma de evitar esta gran corriente inicial?
