8.3 Energia zgromadzona w kondensatorze

Fizyka dla szkół wyższych. Tom 28.3 Energia zgromadzona w kondensatorze

Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • wyjaśniać, na jakiej zasadzie kondensator magazynuje energię;
  • obliczać energię gromadzącą się w układzie kondensatorów.

Większość z nas widziała filmy i seriale, w których lekarze używają defibrylatora, aby przywrócić prawidłową akcję serca, przepuszczając przez nie impuls elektryczny. Jeśli twórcy przywiązywali wagę do szczegółów, bohater mówi niekiedy do współpracownika: „daj mi 400 dżuli”. Energia dostarczana przez defibrylator zmagazynowana jest w kondensatorze i może być regulowana w zależności od potrzeb. Jej ilość często podaje się w jednostkach układu SI, czyli dżulach. Mniej dramatycznym zastosowaniem kondensatorów jest dostarczanie energii podczas ładowania baterii urządzeń mikroelektronicznych (Ilustracja 8.15). Kondensatory wykorzystuje się również jako źródło energii dla lamp błyskowych w aparatach.

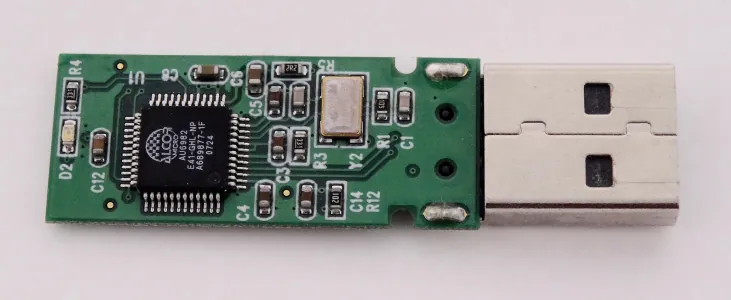

Zdjęcie przedstawia płytkę z obwodem drukowanym wraz z różnymi zainstalowanymi na niej układami scalonymi. Elementy podpisane są kodami składającymi się z litery i liczby.
Ilustracja 8.15 Kondensatory na płytce drukowanej opisane są kodem składającym się z litery „C” oraz liczby.

Energia E C E C zgromadzona w kondensatorze jest energią potencjalną elektrostatyczną, a więc związaną z ładunkiem Q Q oraz napięciem U U U pomiędzy okładkami. Naładowany kondensator magazynuje energię w polu elektrycznym między okładkami. Podczas jego ładowania pole to staje się coraz silniejsze. Po odłączeniu naładowanego kondensatora od akumulatora energia pozostaje w polu elektrycznym między okładkami.

Żeby ustalić, jak energia może się wyrażać przez Q Q i U U U , rozważmy przypadek naładowanego płaskiego kondensatora próżniowego. Przestrzeń między jego okładkami ma objętość S d Sd (pole okładek S S pomnożone przez odległość d d między nimi) i panuje w niej jednorodne pole elektryczne E E \vec{E} . Cała energia E C E C zgromadzona w kondensatorze zawiera się w tej przestrzeni. Gęstość energii (ang. energy density) u E u E w tym obszarze to po prostu E C E C podzielone przez objętość S d Sd. Jeśli znamy gęstość energii, możemy obliczyć energię ze wzoru E C = u E S d E C = u E S d . Z rozdziału Fale elektromagnetyczne (po przyswojeniu materiału dotyczącego równań Maxwella) dowiemy się, że gęstość energii u E u E w polu elektrycznym E E \vec{E} w próżni zależy jedynie od natężenia pola i wynosi

u E = 1 2 ε 0 E 2 . u E = 1 2 ε 0 E 2 .
8.9

Po pomnożeniu gęstości energii przez objętość między okładkami otrzymamy całkowitą energię zgromadzoną w kondensatorze płaskim

E C = u E S d = 1 2 ε 0 E 2 S d = 1 2 ε 0 U 2 d 2 S d = 1 2 U 2 ε 0 S d = 1 2 U 2 C . E C = u E S d = 1 2 ε 0 E 2 S d = 1 2 ε 0 U 2 d 2 S d = 1 2 U 2 ε 0 S d = 1 2 U 2 C . E_C = u_E Ad = \frac{1}{2} \epsilon_0 E^2 Ad = \frac{1}{2} \epsilon_0 \frac{U^2}{d^2} A d = \frac{1}{2} U^2 \epsilon_0 \cdot \frac{A}{d} = \frac{1}{2} U^2 C \text{.}

W powyższym wyprowadzeniu wykorzystaliśmy fakt, że pole elektryczne między okładkami jest jednorodne, a więc E = U d E= U d oraz C = ε 0 S d C= ε 0 S d . Ponieważ C = Q U C= Q U , wynik ten możemy wyrazić w innych, równoważnych postaciach

E C = 1 2 U 2 C = 1 2 Q 2 C = 1 2 Q U . E C = 1 2 U 2 C = 1 2 Q 2 C = 1 2 Q U .
8.10

Wyrażenie z Równania 8.10 na energię zgromadzoną w kondensatorze płaskim jest w ogólności prawdziwe dla każdego typu kondensatora. Żeby to wykazać, weźmy dowolny nienaładowany kondensator. Podłączenie go do źródła prądu wytwarza różnicę potencjałów U = q C U= q C między jego okładkami. Na początku ładunek na okładkach wynosi q = 0 C q= 0 C . W miarę ładowania ilość ładunku na okładkach stopniowo rośnie, aż po pewnym czasie osiąga wartość Q Q. Teraz przeniesienie nieskończenie małego ładunku d q dq z okładki ujemnej na dodatnią wymaga wykonania nad d q dq pracy d W = U d q = q C d q d W = U d q = q C d q .

Praca ta przekształca się w energię magazynowaną w polu elektrycznym kondensatora. Całkowita praca wymagana do naładowania kondensatora do ładunku Q Q wynosi

W = 0 W Q d W = 0 Q q C d q = 1 2 Q 2 C . W= 0 W Q d W = 0 Q q C d q = 1 2 Q 2 C .

Ponieważ nie określiliśmy geometrii kondensatora, powyższe równanie jest prawdziwe dla każdego jego typu. Całkowita praca W W potrzebna, aby naładować kondensator, równa się energii potencjalnej E C E C zgromadzonej między okładkami, czyli E C = W E C =W. Jeśli ładunek wyrazimy w kulombach, potencjał w woltach, a pojemność elektryczną w faradach, to równanie da wartość energii w dżulach.

Gdy wiemy, że energię zgromadzoną w kondensatorze wyraża wzór E C = Q 2 2 C E C = Q 2 2 C , możemy obliczyć gęstość energii u E u E w próżni pomiędzy okładkami naładowanego kondensatora płaskiego. Wystarczy, że podzielimy E C E C przez objętość S d Sd przestrzeni pomiędzy okładkami, pamiętając, że dla kondensatora płaskiego E = σ ε 0 E = σ ε 0 E = \sigma / \epsilon_0 i C = ε 0 S d C= ε 0 S d . Otrzymujemy więc zależność

u E = E C S d = Q 2 2 C 1 S d = Q 2 2 ε 0 S d 1 S d = 1 2 ε 0 Q S 2 u E = σ 2 2 ε 0 = E ε 0 2 2 ε 0 = ε 0 2 E 2 . u E = E C S d = Q 2 2 C 1 S d = Q 2 2 ε 0 S d 1 S d = 1 2 ε 0 Q S 2 u E = σ 2 2 ε 0 = E ε 0 2 2 ε 0 = ε 0 2 E 2 . \begin{multiline} u_E &= \frac{E_C}{Sd} = \frac{Q^2}{2C} \cdot \frac{1}{Sd} = \frac{Q^2}{2 \epsilon_0 S /d} \cdot \frac{1}{Sd} = \frac{1}{2 \epsilon_0} \cdot (\frac{Q}{S})^2 \\ &= \frac{\sigma^2}{2 \epsilon_0} = \frac{(E \epsilon_0)^2}{2 \epsilon_0} = \frac{\epsilon_0}{2} E^2 \text{.}\end{multiline} u E = E C S d = Q 2 2 C 1 S d = Q 2 2 ε 0 S d 1 S d = 1 2 ε 0 Q S 2 = σ 2 2 ε 0 = E ε 0 2 2 ε 0 = ε 0 2 E 2 .

Widzimy, że to wyrażenie na gęstość energii w kondensatorze płaskim pokrywa się z ogólnym wyrażeniem zawartym w Równaniu 8.9. Moglibyśmy powtórzyć te obliczenia dla kondensatora kulistego, walcowego i innych typów, ale zawsze otrzymalibyśmy tę samą ogólną zależność z Równania 8.9.

Przykład 8.8

Energia zgromadzona w kondensatorze

Obliczmy energię zgromadzoną w układzie przedstawionym na Ilustracji 8.14 (a), kiedy kondensatory są w pełni naładowane, a ich pojemności elektryczne wynoszą C 1 = 12 µF C 1 = 12 µF , C 2 = 2 µF C 2 = 2 µF i C 3 = 4 µF C 3 = 4 µF .

Strategia rozwiązania

Stosujemy Równanie 8.10, aby obliczyć wartości energii E C 1 E C 1 E_{C\sep 1} , E C 2 E C 2 E_{C\sep 2} i E C 3 E C 3 E_{C\sep 3} zgromadzonych na kondensatorach o pojemnościach odpowiednio C 1 C 1 , C 2 C 2 i C 3 C 3 . Całkowita energia jest sumą tych wartości.

Rozwiązanie

Wiemy, że C 1 = 12 µF C 1 = 12 µF i U 1 = 4 V U 1 = 4 V , C 2 = 2 µF C 2 = 2 µF i U 2 = 8 V U 2 = 8 V , C 3 = 4 µF C 3 = 4 µF i U 3 = 8 V U 3 = 8 V . Energie zgromadzone w kondensatorach wynoszą
E C 1 = 1 2 C 1 U 1 2 = 1 2 12 µF 4 V 2 = 96 µJ , E C 2 = 1 2 C 2 U 2 2 = 1 2 2 µF 8 V 2 = 64 µJ , E C 3 = 1 2 C 3 U 3 2 = 1 2 4 µF 8 V 2 = 128 µJ . E C 1 = 1 2 C 1 U 1 2 = 1 2 12 µF 4 V 2 = 96 µJ , E C 2 = 1 2 C 2 U 2 2 = 1 2 2 µF 8 V 2 = 64 µJ , E C 3 = 1 2 C 3 U 3 2 = 1 2 4 µF 8 V 2 = 128 µJ . \begin{align} E_{C\sep 1} &= \frac{1}{2} C_1 U_1^2 = \frac{1}{2} \cdot \SI{12}{\micro\farad} \cdot (\SI{4}{\volt})^2 = \SI{96}{\micro\joule} \text{,} \\ E_{C\sep 2} &= \frac{1}{2} C_2 U_2^2 = \frac{1}{2} \cdot \SI{2}{\micro\farad} \cdot (\SI{8}{\volt})^2 = \SI{64}{\micro\joule} \text{,} \\ E_{C\sep 3} &= \frac{1}{2} C_3 U_3^2 = \frac{1}{2} \cdot \SI{4}{\micro\farad} \cdot (\SI{8}{\volt})^2 = \SI{128}{\micro\joule} \text{.} \end{align}

Całkowita energia zgromadzona w układzie wynosi

E C = E C 1 + E C 2 + E C 3 = 96 µJ + 64 µJ + 128 µJ = 288 µJ . E C = E C 1 + E C 2 + E C 3 = 96 µJ + 64 µJ + 128 µJ = 288 µJ . E_C = E_{C\sep 1} + E_{C\sep 2} + E_{C\sep 3} = \SI{96}{\micro\joule} + \SI{64}{\micro\joule} + \SI{128}{\micro\joule} = \SI{288}{\micro\joule} \text{.}

Znaczenie

Wynik ten można sprawdzić, obliczając energię zgromadzoną w pojedynczym kondensatorze o pojemności 4 µF 4µF, który, jak stwierdziliśmy wcześniej, jest równoważny układowi. Całkowite napięcie w układzie wynosi 12 V 12V. Wyznaczona w ten sposób całkowita energia zgadza się z poprzednim wynikiem
E C = 1 2 C U 2 = 1 2 4 µF 12 V 2 = 288 µJ . E C = 1 2 C U 2 = 1 2 4 µF 12 V 2 = 288 µJ . E_C = \frac12 CU^2 = \frac12 \cdot \SI{4}{\micro\farad} \cdot (\SI{12}{\volt})^2 = \SI{288}{\micro\joule} \text{.}

Sprawdź, czy rozumiesz 8.6

Różnica potencjałów między okładkami kondensatora o pojemności 5 pF 5pF wynosi 0,4 V 0,4V.

  1. Jaka jest wartość energii zgromadzonej w kondensatorze?
  2. Ile razy zwiększy się wartość energii zgromadzonej w kondensatorze, jeśli różnica potencjałów między okładkami będzie wynosiła 1,2 V 1,2V?

W przypadku nagłej niewydolności serca przenośne urządzenie elektroniczne nazywane automatycznym defibrylatorem zewnętrznym (ang. automated external defibrillator, AED) może uratować życie. Defibrylator (Ilustracja 8.16) przesyła do serca pacjenta duży ładunek w postaci krótkiego impulsu, zwanego wstrząsem elektrycznym, aby przywrócić naturalny rytm bicia serca, zakłócony przez arytmię. Atak serca może wystąpić w konsekwencji nieregularnych skurczów serca, zwanych migotaniem komór. Silny elektrowstrząs jest w stanie przerwać arytmię i pozwolić sercu powrócić do naturalnego rytmu skurczów. Defibrylatory są obecnie standardowym wyposażeniem karetek pogotowia. AED można również znaleźć w wielu miejscach publicznych. Są one przystosowane do używania przez osoby nieprzeszkolone. Zazwyczaj urządzenie samodzielnie diagnozuje rytm serca pacjenta, a następnie wysyła elektrowstrząs o odpowiednich energii i kształcie fali. Przed użyciem defibrylatora zwykle zaleca się przeprowadzenie resuscytacji krążeniowo-oddechowej.

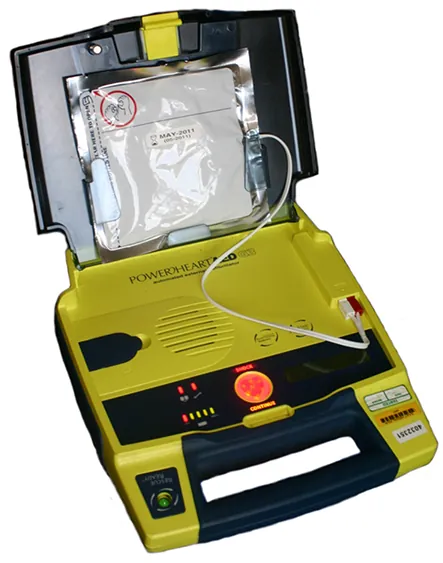

Zdjęcie automatycznego defibrylatora zewnętrznego.
Ilustracja 8.16 Automatyczne defibrylatory zewnętrzne znajdują się w wielu miejscach publicznych. Te przenośne urządzenia przekazują głosowe wskazówki dotyczące udzielania pomocy w kluczowych pierwszych minutach po ataku serca.

Przykład 8.9

Pojemność elektryczna defibrylatora

Defibrylator uwalnia energię 4 10 2 J 4 10 2 J, rozładowując kondensator, na którym napięcie wynosi początkowo 10 4 V 10 4 V. Ile wynosi jego pojemność elektryczna?

Strategia rozwiązania

Z treści zadania znamy E C E C i U U, a obliczyć mamy pojemność elektryczną C C. Wyznaczamy C C z Równania 8.10 i podstawiamy wartości.

Rozwiązanie

Przekształcamy wzór tak, aby otrzymać C C, a następnie podstawiamy wartości i otrzymujemy
C = 2 E C U 2 = 2 4 10 2 J 10 4 V 2 = 8 µF . C= 2 E C U 2 = 2 4 10 2 J 10 4 V 2 = 8 µF .
