Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • wyjaśniać różnicę pomiędzy prądem stałym (DC) a prądem zmiennym (AC);
  • definiować charakterystyczne cechy zmiennego prądu i napięcia, takie jak amplituda, szczyt i częstotliwość.

Większość przykładów przytaczanych do tej pory w tym podręczniku to w szczególności te z użyciem baterii, zawierające źródła stałonapięciowe. Oznacza to, że po pojawieniu się przepływu prądu jego natężenie pozostaje stałe. Prąd stały (ang. direct current, DC) to przepływ ładunku elektrycznego w jednym tylko kierunku i o stałym niezmiennym natężeniu. Jest to proces stacjonarny (proces ten ustala się w krótkim czasie w układzie i jest to proces równowagi dynamicznej). Wówczas mamy ustalenie się rozkładu potencjału i rozkładu natężenia prądu elektrycznego w układzie.

Jednak najbardziej powszechne zastosowania prądu elektrycznego wykorzystują źródła napięcia zmiennego w czasie. Prąd zmienny (ang. alternating current, AC) to przepływ ładunku elektrycznego, którego natężenie i kierunek są periodycznie zmienne w czasie. Prąd zmienny wytwarzany jest jako konsekwencja działania zmiennej w czasie siły elektromotorycznej (zazwyczaj sinusoidalnie zmiennej), która z kolei wytwarzana jest w elektrowniach, jak opisano to w podrozdziale zatytułowanym Indukowane pola elektryczne. Jeśli w danym obwodzie istnieje źródło prądu zmiennego, którego siła elektromotoryczna oscyluje periodycznie, w szczególności sinusoidalnie, obwód taki nazywamy obwodem prądu zmiennego. Przykłady obejmują zarówno zastosowania komercyjne, jak i niekomercyjne, zaspokajające nasze szerokie potrzeby.

Wartości napięcia i częstotliwości prądu zmiennego używanego powszechnie różnią się w poszczególnych krajach. W typowym gospodarstwie domowym różnica potencjałów pomiędzy dwoma wtykami w gniazdku elektrycznym oscyluje sinusoidalnie z częstotliwością 50 Hz 50Hz lub 60 Hz 60Hz i amplitudą wynoszącą od 156 V 156V do 325 V 325V, w zależności od miejsca zamieszkania. Najbardziej znanymi wartościami są jednak 220 V 220V albo 230 V 230V przy 50 Hz 50Hz w Europie lub 120 V 120V przy 60 Hz 60Hz w USA. Wartości te, jak zostanie to wyjaśnione później, nie są wartościami szczytowymi (amplitudami), lecz skutecznymi (średnimi względem przenoszonej mocy), obserwowanymi w naszych gniazdkach po podłączeniu typowego woltomierza. Ilustracja 15.2 przedstawia wykresy wartości napięcia i natężenia prądu względem czasu dla prądu stałego i prądu zmiennego dla Polski.

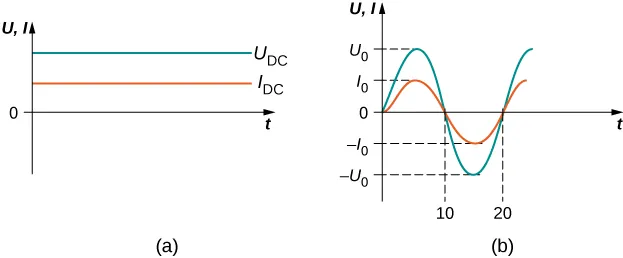

Rysunki a i b są wykresami napięcia i prądu w funkcji czasu. Wykresy na rysunku a mają postać linii równoległych do osi x, ilustrujących stałe, dodatnie wartości napięcia i natężenia prądu, przy czym wartość natężenia prądu jest niższa niż wartość napięcia. Rysunek b przedstawia zależność napięcia i natężenia prądu przemiennego w funkcji czasu jako krzywe sinusoidalne. Amplituda napięcia jest większa niż amplituda prądu. Okresy dla obu wielkości są takie same. Połowa okresu wynosi 8,33 s, a cały okres wynosi 16,6 s. Wartości maksymalne na pięcia i prądu wynoszą odpowiednio U0 i I0, a minimalne minus U0 i minus I0.
Ilustracja 15.2 (a) W przypadku elektrycznego prądu stałego wartości napięcia i natężenia są stałe przez cały czas. W praktyce zachodzi to od momentu ustabilizowania się przepływu ładunku (czyli momentu osiągnięcia stacjonarności procesu przepływu). (b) W przypadku prądu zmiennego wartości napięcia i natężenia prądu są funkcją czasu. Zadany przykład prezentuje przebieg prądu zmiennego o częstotliwości 50 Hz 50 Hz i czasu t t w milisekundach, przebiegi napięcia i prądu są sinusoidalne i zgodne w fazie dla prostego obwodu rezystywnego. Częstotliwości i amplitudy napięcia prądu zmiennego mogą znacząco się różnić.

Załóżmy, że do źródła zmiennego napięcia podłączymy rezystor i ustalimy, jak zmienia się w czasie napięcie wytworzone na nim i natężenie prądu płynącego przez niego. Ilustracja 15.3 przedstawia schemat prostego obwodu ze źródłem zmiennego napięcia elektrycznego. Jak widać, napięcie oscyluje sinusoidalnie w czasie ze stałą częstotliwością na obu zaciskach zarówno źródła, jak i opornika. Tym samym napięcie prądu zmiennego (ang. AC voltage) lub „napięcie wejściowe” może być dane wzorem

u t = U 0 sin ω t , u t = U 0 sin ω t ,
15.1

gdzie utut u\apply(t) to napięcie prądu w chwili t t, U 0 U 0 to amplituda, natomiast ω ω jest częstością kołową wyrażoną w radianach na sekundę. W typowym gniazdku w Polsce U 0 = 325 V U 0 = 325 V i ω = 100 π rad s ω= 100 π rad s , zaś w Stanach Zjednoczonych U 0 = 156 V U 0 = 156 V i ω = 120 π rad s ω= 120 π rad s .

Dla takiego prostego układu z rezystorem I = U R I= U R . Natężenie prądu zmiennego (ang. AC current), oznaczające natężenie prądu oscylującego sinusoidalnie w czasie ze stałą częstotliwością, wyrażone jest więc zależnością

i t = I 0 sin ω t , i t = I 0 sin ω t ,
15.2

gdzie itit i\apply(t) to natężenie w chwili t t, a I 0 I 0 to amplituda natężenia, równa I 0 = U 0 R I 0 = U 0 R . W tym przypadku napięcie i natężenie są ze sobą zgodne w fazie, co oznacza, że ich wykresy sinusoidalne mają w tych samych punktach szczyty i miejsca zerowe. Zmieniają się zgodnie (oba rosną i maleją w tym samym czasie), jak jest to widoczne na Ilustracji 15.2 (b). We wszystkich równaniach w całym rozdziale zmienne pisane małą literą (np. i i) oznaczają wartości chwilowe, natomiast pisane wielką (np. I I) – amplitudy lub wartości skuteczne.

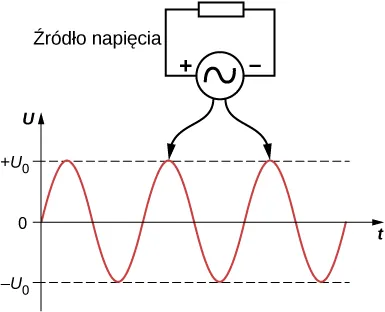

Rysunek przedstawia sinusoidalną krzywą zależności napięcia prądu AC w funkcji czasu. Nad wykresem jest narysowany schemat obwodu, na którym wskazano punkty, w których napięcie jest maksymalne. Obwód posiada źródło napięcia AC połączone z opornikiem. Źródło oznaczone jest znakiem plus po jednej stronie i minus po drugiej.
Ilustracja 15.3 Różnica potencjałów pomiędzy wyjściami źródła zmiennego napięcia oscyluje, więc wykresy sinusoidalne dla źródła i rezystora pokrywają się. Wzór matematyczny na wielkość u t u t to u t = U 0 sin ( ω t ) u t = U 0 sin ( ω t ) .

Natężenie prądu w oporniku zmienia swój kierunek, dokładnie tak samo jak napięcie do niego przyłożone, ponieważ it=utRit=utR i \apply (t) = u \apply (t) / R (RR R jest wartością stałą, natomiast funkcje itit i \apply (t) oraz utut u \apply (t) posiadają ten sam kształt, ale różnią się amplitudą zmienności, a ta może być regulowana parametrem RR R). Jeśli tym opornikiem jest np. świetlówka, gaśnie ona i zapala się 100 100 razy na sekundę, ponieważ wartość prądu co chwilę jest równa zero. Migotanie o częstotliwości 100 Hz 100Hz jest zbyt szybkie, aby ludzkie oko było w stanie je zauważyć. Jednak jeśli pomachasz swoją ręką przed twarzą, patrząc jednocześnie na świetlówkę, będziesz w stanie zauważyć efekt stroboskopowy.

Sprawdź, czy rozumiesz 15.1

Ile wynosi odstęp czasowy pomiędzy sąsiadującymi miejscami zerowymi na wykresie napięcia od czasu dla źródła AC w USA?
