Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • opisywać ruch oscylatora harmonicznego tłumionego;
  • zapisywać wzory na ruch oscylatora, kiedy drgania są tłumione.

W otaczającym nas świecie obserwowane drgania rzadko mają postać ruchu harmonicznego, ponieważ zwykle siła oporu tłumi drgania, co przy braku siły podtrzymującej prowadzi do stopniowego wygaszania oscylacji. Omówimy więc przykłady tłumienia drgań harmonicznych i odpowiednio zmodyfikujemy równania ruchu, aby opisać ten bardziej uogólniony przypadek drgań.

Po szarpnięciu struny gitarowej obserwujemy zanik jej drgań w czasie kilku sekund. Aby huśtawka kontynuowała oscylacje, musimy ją popychać (Ilustracja 15.24). Choć często możemy stworzyć takie warunki, w których siły oporu i inne siły niezachowawcze można zaniedbać, przypadki swobodnych, nietłumionych drgań są rzadkie. Bywają też sytuacje, kiedy drgania są czymś niepożądanym i celowo staramy się je tłumić jak np. w przypadku amortyzatorów w samochodach.

Zdjęcie osoby huśtającej się na wiszącej huśtawce
Ilustracja 15.24 Jeśli chcemy huśtać się na huśtawce, musimy wykonywać odpowiednie ruchy ciała w celu kompensacji strat energii wynikających z obecności sił oporu ośrodka i sił tarcia. (Źródło: Bob Mical).

Ilustracja 15.25 przedstawia klocek o masie m m przymocowany do sprężyny o współczynniku sprężystości k k . Klocek podniesiono do położenia A 0 A 0 , które jest początkową amplitudą, a następnie puszczono go swobodnie. Klocek wykonuje drgania wokół położenia równowagi w cieczy o lepkości η η, a kolejne uzyskiwane wartości amplitudy maleją wraz z upływem czasu. Jest to typowy wykres dla układu ze słabym tłumieniem. Ten zanik oscylacji wywołują siły oporu ośrodka, a więc siły niezachowawcze, których działanie powoduje tworzenie różnych form energii termicznej kosztem energii oscylatora (obniżenie energii kinetycznej i energii potencjalnej sprężystości). W warunkach słabego tłumienia okres i częstotliwość drgań są podobne do odpowiednich wartości w swobodnym oscylatorze harmonicznym.

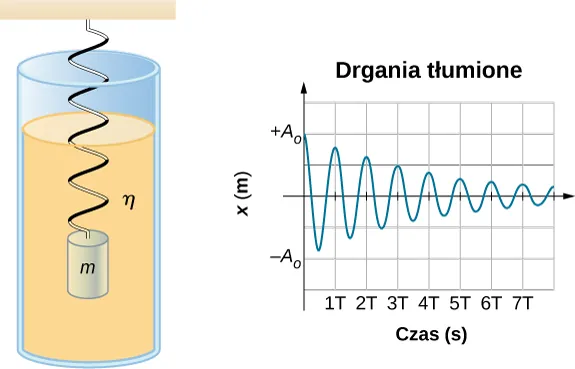

Rysunek przedstawia masę zawieszoną pionowo na sprężynie i zanurzoną w cieczy o lepkości eta. Pokazany obok wykres drgań tłumionych przedstawia na osi pionowej wychylenie x w metrach jako funkcję czasu w sekundach oznaczanego na osi poziomej. Zakres ruchów to minus A sub zero do plus A sub zero. Skala czasu jest oznaczona od zera do 7 T, z podziałką co T. W chwili zero odchylenie wynosi plus A sub zero a masa oscyluje między dodatnimi maksimami a ujemnymi minimami, przy czym każdy pełny cykl jest wykonywany w takim samym czasie T, ale amplituda oscylacji maleje w czasie.
Ilustracja 15.25 Ciężarek zawieszony na sprężynie wykonuje drgania w cieczy o lepkości η η. Wartość okresu drgań pozostaje stała, ale amplitudy kolejnych oscylacji zmniejszają się na skutek tłumienia drgań przez lepki ośrodek.

Rozważmy działanie sił na ciężarek, który ma masę m m. Należy zauważyć, że siła ciężkości działająca na ten ciężarek jest kompensowana zmianą położenia równowagi, co już omawialiśmy w rozdziale. Na siłę wypadkową wpływa zarówno siła sprężystości związana ze sprężyną, jak i siła oporu ośrodka ( F O ) ( F O ) . Jeśli maksymalna prędkość drgającego ciężarka jest mała, to siła oporu ośrodka jest proporcjonalna do prędkości ciała i działa przeciwnie do kierunku ruchu ciężarka ( F O = b v ) ( F O = b v ) . W tych warunkach wypadkowa siła działająca na ciężarek o masie m m wynosi:

m a = b v k x . m a = b v k x .

Możemy zapisać ten wzór w postaci równania różniczkowego:

m d 2 x d t 2 + b d x d t + k x = 0. m d 2 x d t 2 +b d x d t +kx=0.
15.23

Aby zaproponować rozwiązanie tego równania różniczkowego, przeanalizujmy wykres położenia ciężarka względem czasu przedstawiony na Ilustracji 15.26. Krzywa ta przypomina funkcję cosinus, która ma postać funkcji wykładniczej A 0 e α t A 0 e α t , gdzie α = b 2 m α = b 2 m . Rozwiązaniem jest:

xt=A0eb2mtcosωt+ϕ.xt=A0eb2mtcosωt+ϕ. x\apply (t) = A_0 e^{-\frac{b}{2m} t } \cos (\omega t + \phi) \text{.}
15.24

Rozwiązanie to spełnia równanie różniczkowe, a udowodnienie tego pozostawiamy jako ćwiczenie. W tym celu wyznacz pierwszą i drugą pochodną względem czasu i wstaw je do Równania 15.23. Możemy również stwierdzić, że Równanie 15.24 jest rozwiązaniem, jeśli:

ω = k m ( b 2 m ) 2 . ω= k m ( b 2 m ) 2 .

Przypomnijmy, że częstość kołowa ω 0 ω 0 drgań oscylatora harmonicznego nietłumionego jest równa pierwiastkowi kwadratowemu ze współczynnika sprężystości sprężyny podzielonemu przez masę ciężarka. Wartość ta może być traktowana jako częstotliwość własna (naturalna częstość kołowa drgań), którą opisuje wzór:

ω 0 = k m . ω 0 = k m .
15.25

Natomiast w przypadku drgań tłumionych częstość kołowa wynosi:

ω = ω 0 2 ( b 2 m ) 2 . ω= ω 0 2 ( b 2 m ) 2 .
15.26

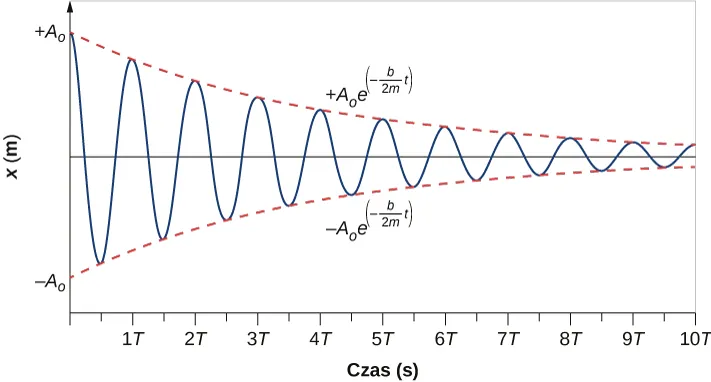

Wykres oscylacji, gdzie na osi pionowej zaznaczono wychylenie w metrach, a na osi poziomej czas w sekundach. Położenie zmienia się od minus A sub zero do plus A sub zero, a czas: od zera do 10 T. Wychylenie zaznaczone jako niebieska krzywa oscyluje między punktami maksimum a minimum tworząc falę, której amplituda zmniejsza się stopniowo w miarę oddalania się od punktu t=0. Czas, T, między kolejnymi szczytami wychylenia pozostaje stały. Obwiednia, czyli krzywa łącząca szczyty wychyleń, zarówno dodatnie jak i ujemne, została pokazana jako para czerwonych, przerywanych linii. Górną krzywą, łączącą dodatnie szczyty wychyleń, czyli maksima, opisano jako plus A sub zero razy e do potęgi minus b razy t przez 2 m. Dolną krzywą, łączącą ujemne szczyty wychyleń, czyli minima, opisano jako minus A sub zero razy e do potęgi otworzyć nawias minus b razy t przez 2 m, zamknąć nawias.
Ilustracja 15.26 Położenie względem czasu dla ciężarka zawieszonego na sprężynie drgającego w cieczy jako ośrodku tłumiącym drgania. Zauważmy, że krzywa ma postać funkcji cosinus z obwiednią o charakterze funkcji wykładniczej.

Kiedy zaczęliśmy opisywać ruch harmoniczny tłumiony, stwierdziliśmy, że tłumienie musi być małe. Pojawiają się więc dwa pytania: dlaczego tłumienie powinno być małe i jak to dokładnie opisać? Jeśli stopniowo zwiększamy wartość tłumienia w układzie, to okres i częstotliwość drgań będą się zmieniać. Ze względu na to, że siła oporu ośrodka działa przeciwnie do kierunku ruchu, to ruch drgający spowolni się (wypadkowa siła działająca na ciężarek jest mniejsza). Częstość kołową opisuje wzór:

ω = k m ( b 2 m ) 2 . ω= k m ( b 2 m ) 2 .

Gdy współczynnik oporu b b wzrasta, k m ( b 2 m ) 2 k m ( b 2 m ) 2 maleje i ostatecznie osiąga wartość zero, gdy b = 4 m k b = 4 m k . Dalsze zwiększenie b b powoduje, że k m ( b 2 m ) 2 k m ( b 2 m ) 2 przyjmuje ujemną wartość, a k m ( b 2 m ) 2 k m ( b 2 m ) 2 jest liczbą zespoloną. W przypadku bardzo dużego tłumienia układ nie wykazuje oscylacji i powoli zmierza do położenia równowagi.

Ilustracja 15.27 przedstawia czasowy przebieg przemieszczenia oscylatora harmonicznego dla różnych wartości współczynnika tłumienia. Kiedy współczynnik tłumienia b b jest mały b < 4 m k b < 4 m k , układ wykonuje drgania z tłumieniem podkrytycznym, zgodnie z krzywą (a), amplituda w kolejnych chwilach ruchu zmniejsza się wykładniczo. Wiele oscylatorów wykazuje drgania z tłumieniem podkrytycznym, m.in. drgający klocek na sprężynie. Choć współczynnik tłumienia jest małą wartością, to w końcu drgania zanikają i klocek osiąga stan bezruchu. Jeśli współczynnik tłumienia wynosi b = 4 m k b = 4 m k , to zachodzi tłumienie krytyczne, a zachowanie układu przedstawia krzywa (b). W tych warunkach układ nie oscyluje, ale asymptotycznie zbliża się do położenia równowagi w jak najkrótszym czasie. Możliwie najszybszy zanik niepożądanych drgań bywa kwestią niezwykle ważną, a przykładem układu z tłumieniem krytycznym są amortyzatory w samochodzie. Z kolei krzywa (c) na Ilustracji 15.27 przedstawia układ z tłumieniem nadkrytycznym, dla którego b > 4 m k b > 4 m k . Początkowe wychylenie przy tłumieniu nadkrytycznym z czasem zanika.

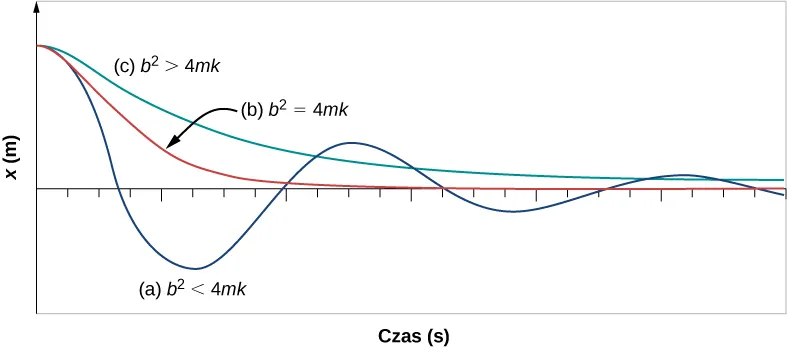

Położenie x w metrach, na osi pionowej, względem czasu w sekundach, na osi poziomej, przy różnych współczynnikach tłumienia. Dla żadnej z osi nie określono skali. W chwili zero wszystkie trzy krzywe zaczynają się w tym samym, dodatnim punkcie. Niebieska krzywa a, opisana równaniem b kwadrat mniejsze niż 4 m k, wykonuje nieco ponad dwie i ćwierć oscylacji o malejącej amplitudzie i niezmiennym okresie. Czerwona krzywa b, opisana równaniem b kwadrat równe 4 m k, w chwili t=0 ma mniejszy kąt nachylenia względem osi poziomej niż krzywa niebieska, ale nie wykonuje oscylacji. Czerwona krzywa dąży asymptotycznie do x=0 i zbliża się do niego w czasie jednej oscylacji niebieskiej krzywej. Zielona krzywa c, opisana równaniem b kwadrat większe niż 4 m k, w punkcie t=0 obniża się wolniej niż krzywa czerwona i również nie wykonuje oscylacji. Zielona krzywa asymptotycznie zbliża się do x=0, ale po ponad dwóch oscylacjach niebieskiej krzywej, na końcu wykresu, wciąż jest w sporej odległości od zera.
Ilustracja 15.27 Położenie względem czasu dla układu składającego się z masy i sprężyny w lepkiej cieczy. (a) Jeśli tłumienie jest małe ( b < 4 m k ) ( b < 4 m k ) , masa oscyluje i powoli zmniejsza się amplituda drgań ze względu na utratę energii na skutek działania sił niezachowawczych. Przypadkiem granicznym jest (b) kiedy współczynnik tłumienia wynosi dokładnie ( b = 4 m k ) ( b = 4 m k ) . (c) Gdy tłumienie jest bardzo duże ( b > 4 m k ) ( b > 4 m k ) , masa nie oscyluje po początkowym wychyleniu, ale wolno zmierza do położenia równowagi.

Tłumienie krytyczne bywa cechą pożądaną, ponieważ taki układ potrafi bardzo szybko powrócić do stanu równowagi i pozostaje w tym stanie. Ponadto jeśli do układu z tłumieniem krytycznym przyłożymy stałą siłę, to uzyska on nowe położenie równowagi w możliwie najkrótszym czasie bez efektu przekraczania tego położenia i bez oscylacji wokół nowego położenia równowagi.

Sprawdź, czy rozumiesz 15.4

Dlaczego swobodne, nietłumione oscylatory harmoniczne są rzadko spotykane?
