Objetivos de aprendizaje

Al final de esta sección, podrá:

  • Describir cómo se relacionan las funciones seno y coseno con los conceptos de movimiento circular.
  • Describir la conexión entre movimiento armónico simple y movimiento circular.

Una forma fácil de modelar el SHM es considerando un movimiento circular uniforme. La Figura 15.17 muestra una forma de utilizar este método. Una clavija (un cilindro de madera) está unida a un disco vertical que gira con una frecuencia angular constante. La Figura 15.18 muestra una vista lateral del disco y la clavija. Si se coloca una lámpara sobre el disco y la clavija, la clavija produce una sombra. Supongamos que el disco tenga un radio de r=Ar=A y define la posición de la sombra que coincide con la línea central del disco para ser x=0,00mx=0,00m. Como el disco gira a una velocidad constante, la sombra oscila entre x=+Ax=+A y x=Ax=A. Ahora, imagine un bloque sobre un resorte debajo del suelo como se muestra en la Figura 15.18.

Una ilustración del método analizado en el texto para proyectar una sombra oscilante. Una clavija sobresale de un disco giratorio vertical que está montado verticalmente en una pared. Un juego de luces brilla hacia abajo e ilumina la clavija desde arriba. A continuación se muestra la sombra de la clavija vista en varios momentos de la oscilación, lo que forma una serie de puntos a lo largo de una línea paralela a la pared. La distancia desde el centro de la línea hasta el lugar de la sombra es x.
Figura 15.17 El SHM se puede modelar como un movimiento de rotación al mirar la sombra de una clavija en una rueda que gira a una frecuencia angular constante.

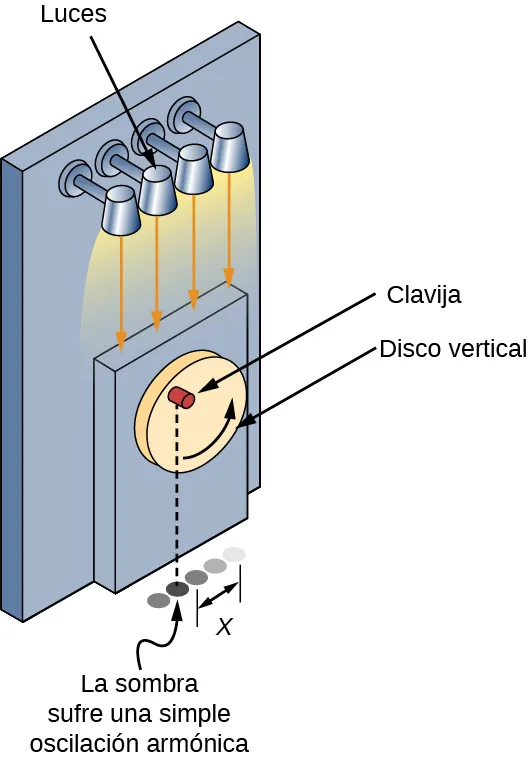

Una comparación de la ubicación angular de una clavija en un disco giratorio, la posición de su sombra y la posición de una masa que oscila sobre un resorte horizontal. En cada figura, la clavija está iluminada desde arriba por un conjunto de luces, lo que hace que se proyecte una sombra sobre una línea horizontal. El disco tiene radio r = A y gira en sentido contrario a las agujas del reloj con velocidad angular omega. La posición angular de la clavija, theta, es cero cuando la clavija está directamente a la derecha del centro del disco. El resorte está unido a una pared a la izquierda y a una masa a la derecha. La posición de la masa y la sombra es x, donde x = 0 está directamente debajo del centro del disco, x = –A está directamente debajo del borde izquierdo del disco y x = +A está directamente debajo del borde derecho del disco. En la figura a, t = 0,0. La clavija está directamente a la derecha del centro del disco. Su sombra y la masa están ambas en x = +A. En la figura b, la clavija está en el ángulo theta igual a omega t, en el primer cuadrante. Su sombra y la masa están directamente debajo de la clavija en lo que parece ser x = +A/2. No se especifica el tiempo. En la figura c, t = T/4. La clavija está directamente sobre el centro del disco. Su posición angular theta es igual a omega t. Su sombra y la masa están ambas en x = 0. En la figura d, la clavija está en el ángulo theta igual a omega t, ahora en el segundo cuadrante. Su sombra y la masa están directamente debajo de la clavija en lo que parece ser x = –A/2. No se especifica el tiempo.
Figura 15.18 La luz brilla sobre el disco, por lo que la clavija hace una sombra. Si el disco gira a la frecuencia angular adecuada, la sombra sigue el movimiento del bloque sobre un resorte. Si no hay energía disipada debido a fuerzas no conservativas, el bloque y la sombra oscilarán de un lado a otro al unísono. En esta figura, se toman cuatro representaciones en cuatro momentos diferentes. (a) La rueda comienza en θ=0oθ=0o y la sombra de la clavija está en x=+Ax=+A, y representa la masa en la posición x=+Ax=+A. (b) Como el disco gira a través de un ángulo θ=ωtθ=ωt, la sombra de la clavija está entre x=+Ax=+A y x=0x=0. (c) El disco sigue girando hasta θ=900θ=900, en la cual la sombra sigue a la masa hasta x=0x=0. (d) El disco sigue girando, la sombra sigue la posición de la masa.

Si el disco gira a la frecuencia angular adecuada, la sombra sigue al bloque. La posición de la sombra se puede modelar con la ecuación

x(t)=Acos(ωt).x(t)=Acos(ωt).
15.14

Recuerde que el bloque unido al resorte no se mueve a velocidad constante. ¿Cuántas veces tiene que girar la rueda para que la sombra de la clavija esté siempre en el bloque? El disco debe girar a una frecuencia angular constante igual a 2π2π veces la frecuencia de oscilación (ω=2πf)(ω=2πf).

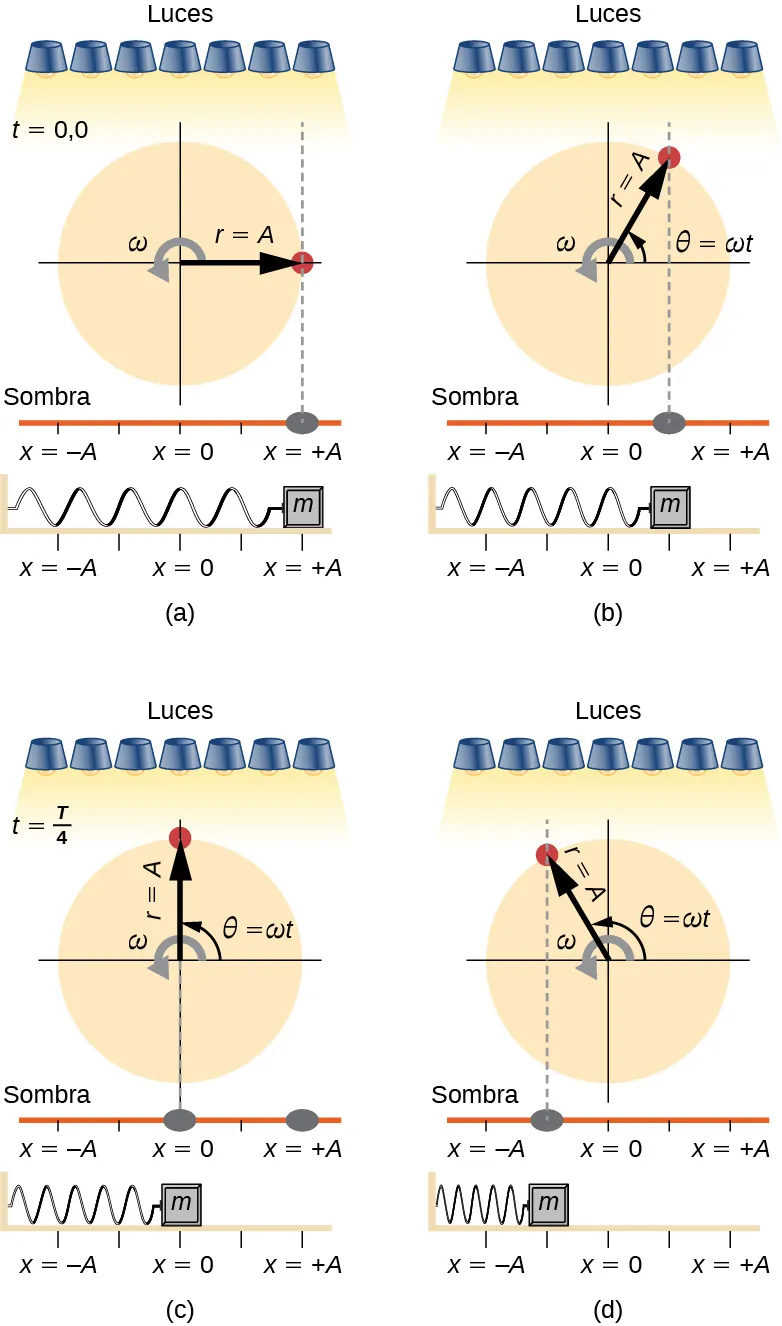

La Figura 15.19 muestra la relación básica entre el movimiento circular uniforme y el SHM. La clavija se encuentra en la punta del radio, a una distancia A del centro del disco. El eje x está definido por una línea trazada en paralelo al suelo que corta el disco por la mitad. El eje y (no mostrado) está definido por una línea perpendicular al suelo que corta el disco en una mitad izquierda y otra derecha. El centro del disco es el punto (x=0,y=0).(x=0,y=0). La proyección de la posición de la clavija sobre el eje x fijo da la posición de la sombra, que experimenta un SHM análogo al del sistema del bloque y el resorte. En el tiempo indicado en la figura, la proyección tiene la posición x y se mueve hacia la izquierda con velocidad v. La velocidad tangencial de la clavija alrededor del círculo es igual a vmáx.vmáx. del bloque en el resorte. El componente x de la velocidad es igual a la velocidad del bloque sobre el resorte.

Una comparación de la ubicación angular de una clavija en un disco giratorio, la posición de su sombra y la posición de una masa que oscila sobre un resorte horizontal. El disco tiene radio r = A y gira en sentido contrario a las agujas del reloj con velocidad angular omega. La posición angular de la clavija, theta, es cero cuando la clavija está directamente a la derecha del centro del disco y es igual a omega t en el tiempo indicado. La velocidad lineal de la clavija se muestra como un vector tangente al círculo en el borde del disco. Tiene una magnitud v sub máx. que es igual a A omega. Su componente x es un vector horizontal hacia la izquierda – v sub máx. veces seno omega t. La clavija proyecta una sombra sobre una línea horizontal. El resorte está unido a una pared a la izquierda y a una masa a la derecha. La posición de la masa y la sombra es x, donde x = 0 está directamente debajo del centro del disco, x = –A está directamente debajo del borde izquierdo del disco y x = +A está directamente debajo del borde derecho del disco. En la figura, la clavija está en el primer cuadrante. Su sombra y la masa están ambas en una posición x entre 0 y más A (parece estar en x = A/2 en la figura).
Figura 15.19 Una clavija que se mueve en una trayectoria circular con una velocidad angular constante ωω está experimentando un movimiento circular uniforme. Su proyección en el eje x experimenta SHM. También se muestra la velocidad de la clavija alrededor del círculo, vmáx.vmáx., y su proyección, la cual es v. Observe que estas velocidades forman un triángulo similar al del desplazamiento.

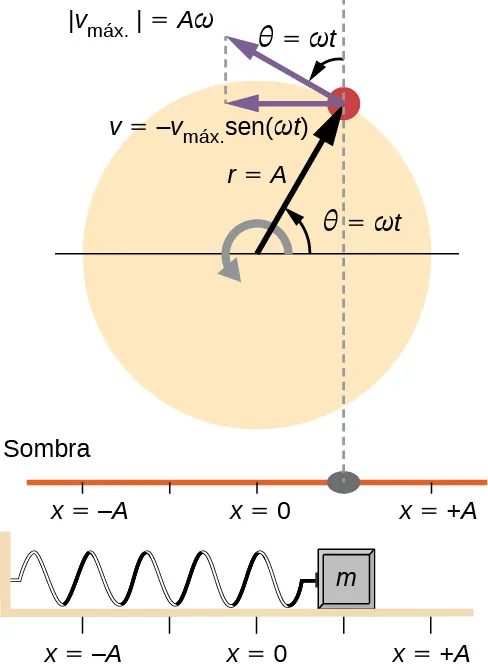

Podemos usar la Figura 15.19 para analizar la velocidad de la sombra a medida que el disco gira. La clavija se mueve en un círculo con una velocidad de vmáx.=Aωvmáx.=Aω. La sombra se mueve con una velocidad igual al componente de la velocidad de la clavija que es paralela a la superficie donde se produce la sombra:

v=vmáx.sen(ωt).v=vmáx.sen(ωt).
15.15

De ello se deduce que la aceleración es

a=amáx.cos(ωt).a=amáx.cos(ωt).
15.16

Compruebe Lo Aprendido 15.3

Identifique un objeto que experimenta movimiento circular uniforme. Describa cómo podría trazar el SHM de este objeto.
