Objetivos de aprendizaje
Al final de esta sección, podrá:
- Identificar las fuentes naturales de metales representativos
- Describir los procesos de reducción electrolítica y química utilizados para preparar estos elementos a partir de fuentes naturales
Debido a su reactividad, no encontramos la mayoría de los metales representativos como elementos libres en la naturaleza. Sin embargo, los compuestos que contienen iones de la mayoría de los metales representativos son abundantes. En esta sección, consideraremos las dos técnicas comunes utilizadas para aislar los metales de estos compuestos: la electrólisis y la reducción química.
Estos metales se encuentran principalmente en los minerales, el litio en los minerales de silicato o fosfato, y el sodio y el potasio en los depósitos de sal procedentes de la evaporación de antiguos mares y en los silicatos. Los metales alcalinotérreos se presentan como silicatos y, a excepción del berilio, como carbonatos y sulfatos. El berilio se presenta como el mineral berilo, e3Al2Si6O18, que, con ciertas impurezas, puede ser la piedra preciosa esmeralda o aguamarina. El magnesio se encuentra en el agua de mar y, junto con los metales alcalinotérreos más pesados, se presenta en forma de silicatos, carbonatos y sulfatos. El aluminio se encuentra abundantemente en muchos tipos de arcilla y en la bauxita, un hidróxido de óxido de aluminio impuro. El principal mineral de estaño es el óxido de casiterita, SnO2, y los principales minerales de plomo y talio son los sulfuros o los productos de la meteorización de los sulfuros. El resto de los metales representativos aparecen como impurezas en los minerales de zinc o aluminio.
Electrólisis
Los iones de los metales de los grupos 1 y 2, junto con el aluminio, son muy difíciles de reducir; por lo tanto, es necesario preparar estos elementos por electrólisis, un proceso importante que se trata en el capítulo sobre electroquímica. En pocas palabras, la electrólisis consiste en utilizar la energía eléctrica para llevar a término las reacciones químicas desfavorables; es útil para aislar los metales reactivos en sus formas puras. El sodio, el aluminio y el magnesio son ejemplos típicos.
La preparación del sodio

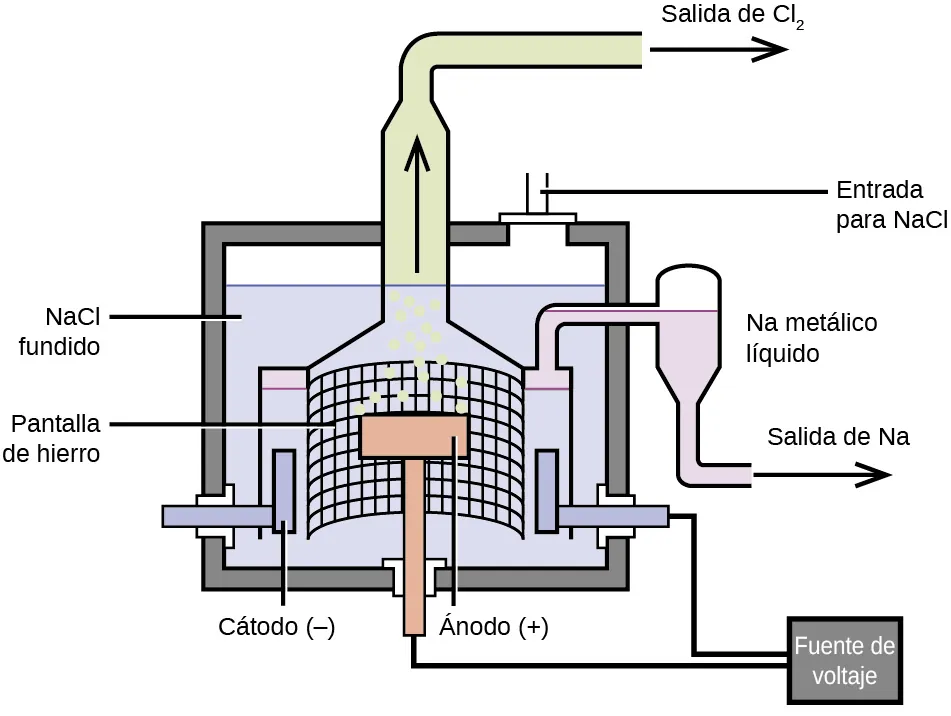

El método más importante para la producción de sodio es la electrólisis del cloruro de sodio fundido; el montaje es una celda de Downs, que se muestra en la Figura 18.10. La reacción involucrada en este proceso es:
La celda de electrólisis contiene cloruro de sodio fundido (punto de fusión 801 °C), al que se ha añadido cloruro de calcio para bajar el punto de fusión a 600 °C (efecto coligativo). El paso de una corriente continua a través de la celda hace que los iones de sodio migren hacia el cátodo cargado negativamente y recojan electrones, reduciendo los iones a sodio metálico. Los iones de cloruro migran hacia el ánodo cargado positivamente, pierden electrones y se oxidan en cloro gaseoso. La reacción global de la celda proviene de la suma de las siguientes reacciones:
La separación del sodio y el cloro fundidos evita la recombinación. El sodio líquido, que es menos denso que el cloruro de sodio fundido, flota en la superficie y fluye hacia un colector. El cloro gaseoso va a los tanques de almacenamiento. El cloro también es un producto valioso.
La preparación del aluminio

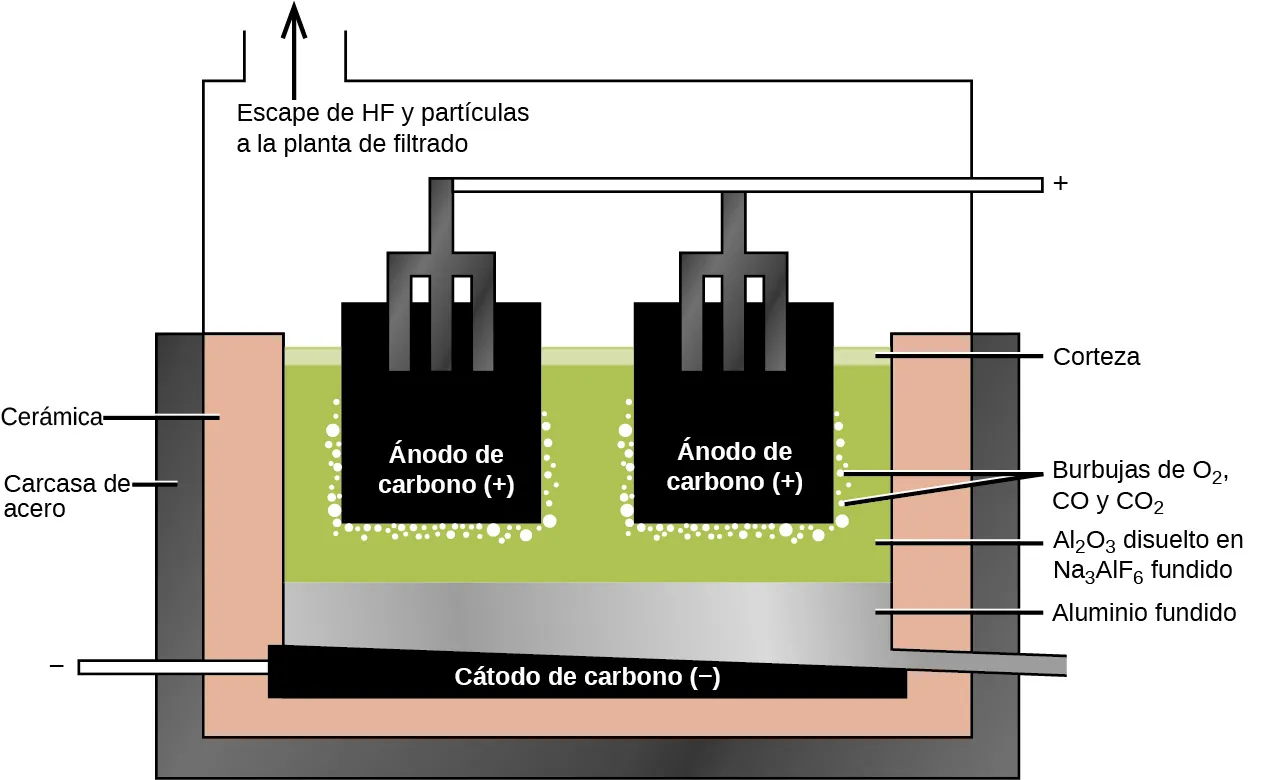

La preparación del aluminio utiliza un proceso inventado en 1886 por Charles M. Hall, que empezó a trabajar en el problema cuando era estudiante en el Oberlin College de Ohio. Paul L. T. Héroult descubrió el proceso de forma independiente uno o dos meses después en Francia. En honor a los dos inventores, esta celda de electrólisis se conoce como celda de Hall-Héroult. La celda de Hall-Héroult es una celda de electrólisis para la producción de aluminio. La Figura 18.11 ilustra la celda de Hall-Héroult.
La producción de aluminio comienza con la purificación de la bauxita, la fuente más común de aluminio. La reacción de la bauxita, AlO(OH), con el hidróxido de sodio caliente forma aluminato de sodio soluble, mientras que la arcilla y otras impurezas permanecen sin disolver:
Tras la eliminación de las impurezas por filtración, la adición de ácido al aluminato conduce a la reprecipitación del hidróxido de aluminio:
El siguiente paso es eliminar el hidróxido de aluminio precipitado por filtración. El calentamiento del hidróxido produce óxido de aluminio, Al2O3, que se disuelve en una mezcla fundida de criolita, Na3AlF6, y fluoruro de calcio, CaF2. La electrólisis de esta solución tiene lugar en una celda como la que se muestra en la Figura 18.11. La reducción de los iones de aluminio al metal se produce en el cátodo, mientras que el oxígeno, el monóxido de carbono y el dióxido de carbono se forman en el ánodo.
La preparación del magnesio
El magnesio es el otro metal que se aísla en grandes cantidades por electrólisis. El agua de mar, que contiene aproximadamente un 0,5 % de cloruro de magnesio, es la principal fuente de magnesio. La adición de hidróxido de calcio al agua de mar precipita el hidróxido de magnesio. La adición de ácido clorhídrico al hidróxido de magnesio, seguida de la evaporación de la solución acuosa resultante, deja cloruro de magnesio puro. La electrólisis del cloruro de magnesio fundido forma magnesio líquido y cloro gaseoso:
Algunas instalaciones de producción han abandonado por completo la electrólisis. En la siguiente sección, veremos cómo el proceso de Pidgeon conduce a la reducción química del magnesio.
Reducción química
Es posible aislar muchos de los metales representativos por reducción química utilizando otros elementos como agentes reductores. En general, la reducción química es mucho menos costosa que la electrólisis, y por esta razón, la reducción química es el método de elección para el aislamiento de estos elementos. Por ejemplo, es posible producir potasio, rubidio y cesio por reducción química, ya que es posible reducir los cloruros fundidos de estos metales con sodio metálico. Esto puede ser sorprendente dado que estos metales son más reactivos que el sodio; sin embargo, los metales formados son más volátiles que el sodio y pueden ser destilados para su recogida. La eliminación del vapor de metal conduce a un cambio en el equilibrio para producir más metal (vea cómo las reacciones pueden ser impulsadas en las discusiones del principio de Le Châtelier en el capítulo sobre conceptos fundamentales del equilibrio).
La producción de magnesio, zinc y estaño ofrece otros ejemplos de reducción química.
La preparación del magnesio
El proceso de Pidgeon consiste en la reacción del óxido de magnesio con el silicio elemental a altas temperaturas para formar magnesio puro:
Aunque esta reacción es desfavorable en términos de termodinámica, la eliminación del vapor de magnesio producido aprovecha el principio de Le Châtelier para continuar el avance de la reacción. Más del 75 % de la producción mundial de magnesio, principalmente en China, procede de este proceso.
La preparación del zinc
Los minerales de zinc suelen contener sulfuro de zinc, óxido de zinc o carbonato de zinc. Tras la separación de estos compuestos de los minerales, el calentamiento en el aire convierte el mineral en óxido de zinc mediante una de las siguientes reacciones:
El carbono, en forma de carbón, reduce el óxido de zinc para formar vapor de zinc:
El zinc puede destilarse (punto de ebullición 907 °C) y condensarse. Este zinc contiene impurezas de cadmio (767 °C), hierro (2862 °C), plomo (1750 °C) y arsénico (613 °C). Una redestilación cuidadosa produce zinc puro. El arsénico y el cadmio se destilan del zinc porque tienen puntos de ebullición más bajos. A mayor temperatura, el zinc se destila de las demás impurezas, principalmente el plomo y el hierro.
La preparación del estaño
La fácil reducción del óxido de estaño(IV) por las brasas de una hoguera explica el conocimiento del estaño en el mundo antiguo. En el proceso moderno, la tostación de los minerales de estaño que contienen SnO2 elimina contaminantes como el arsénico y el azufre en forma de óxidos volátiles. El tratamiento del material restante con ácido clorhídrico elimina los óxidos de otros metales. Al calentar el mineral purificado con carbón a una temperatura superior a 1.000 °C se obtiene estaño:
El estaño fundido se acumula en el fondo del horno, se extrae y se funde en bloques.
