Cel dydaktyczny

W tym podrozdziale nauczysz się:
  • co to jest przewodnik elektryczny;
  • co to jest izolator elektryczny;
  • jakie są podobieństwa i różnice między przewodnikami i izolatorami elektrycznymi;
  • opisywać zjawisko elektryzowania przez indukcję.

W poprzedniej części stwierdziliśmy, że naukowcom udało się wytworzyć nadmiarowe ładunki elektryczne na niemetalicznych materiałach, natomiast nie udało się na metalach. Żeby zrozumieć, dlaczego tak się dzieje, trzeba lepiej poznać strukturę atomu. W tym podrozdziale omawiamy, jak i dlaczego ładunki elektryczne przemieszczają się lub nie w materiałach (Ilustracja 5.9). Pełny opis znajdziemy w kolejnym rozdziale.

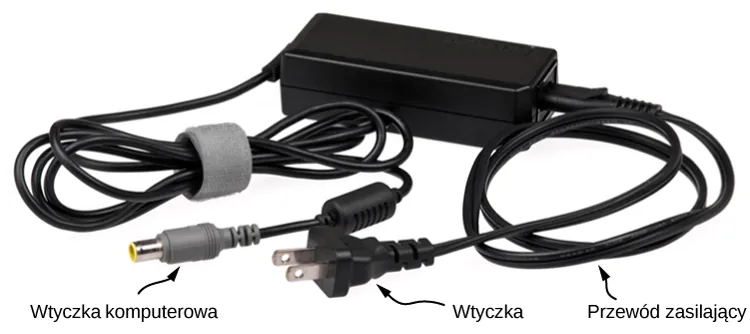

Zdjęcie czarnego zasilacza do ładowania laptopa .
Ilustracja 5.9 W tym zasilaczu wykorzystane są przewody metalowe i wtyczki do przewodzenia elektryczności z gniazdka w ścianie do laptopa. Przewodzące druty pozwalają elektronom swobodnie przemieszczać się wzdłuż kabli, które są osłonięte gumą i plastikiem. Te materiały są izolatorami, które nie pozwalają na ucieczkę ładunków elektrycznych na zewnątrz. Źródło: adaptacja pracy „Evan-Amos”/Wikimedia Commons

Przewodniki i izolatory

Jak już to omawialiśmy, elektrony otaczają bardzo małe jądro rozległą chmurą ładunku ujemnego. Ta chmura ma w dodatku określoną strukturę. Przyjrzyjmy się teraz atomowi miedzi, najbardziej powszechnemu przewodnikowi.

Z powodów, które poznamy w rozdziale Struktura atomowa, najbardziej zewnętrzny elektron jest luźno związany z jądrem atomowym. Może być on łatwo oderwany, może się przemieścić na sąsiedni atom. W dużym skupisku atomów miedzi (takim jak miedziany drut czy miedziana płyta) te olbrzymie ilości zewnętrznych elektronów (jeden na atom) wędrują od atomu do atomu i są tymi elektronami, które się przemieszczają, gdy mamy do czynienia z przepływem prądu elektrycznego. Te wędrowne, swobodne elektrony nazywamy elektronami przewodnictwa (ang. conduction electrons) i dlatego miedź jest doskonałym przewodnikiem (ang. conductor) ładunków elektrycznych. Wszystkie pierwiastki przewodzące mają podobny układ elektronów z jednym lub dwoma elektronami przewodnictwa. Dotyczy to większości metali.

Przeciwnie izolatory (ang. insulator) – to materiały, w których brak elektronów przewodnictwa; ładunek przepływa przez nie z bardzo dużą trudnością, o ile w ogóle. Nawet gdy wprowadzimy do izolatora dodatkowy ładunek, to nie przemieszcza się on, pozostając w danym miejscu na stałe. To dlatego izolatory doświadczają przyciągania i odpychania elektrostatycznego, opisanego wcześniej, podczas gdy metale nie. Każdy dodatkowy ładunek umieszczony na przewodniku odpłynie (wskutek odpychania się ze znajdującymi się tam ładunkami), nie pozostawiając żadnego nadmiarowego ładunku, który mógłby być źródłem siły elektrostatycznej. Ładunek nie może przepływać przez izolator, zatem siły elektrostatyczne pochodzące od tego zlokalizowanego ładunku mogą działać przez długi czas. (Po dostatecznie długim czasie ten ładunek zniknie z izolatora). Bursztyn, futra i większość kamieni półszlachetnych są izolatorami, podobnie jest z drewnem, szkłem i plastikiem.

Elektryzowanie przez indukcję

Przyjrzyjmy się bliżej temu, co się stanie z przewodnikiem, gdy zbliżymy do niego naładowane ciało. Jak wspominaliśmy, elektrony przewodnictwa mogą się prawie swobodnie przemieszczać w przewodniku. Dlatego gdy naładowany izolator (taki jak dodatnio naładowana pałeczka szklana) zbliżymy do przewodnika, to zgromadzony na nim ładunek działa siłą elektrostatyczną na elektrony przewodnictwa. Ponieważ pałeczka ma ładunek dodatni, to elektrony przewodnictwa (obdarzone ładunkiem ujemnym) są przyciągane, przepływając w stronę izolatora, aż na skraj przewodnika (Ilustracja 5.10).

Przewodnik jako całość nadal pozostaje obojętny elektrycznie; elektrony przewodnictwa zmieniły swoje położenie, ale nadal pozostają w przewodniku. Jednak teraz w przewodniku mamy do czynienia z rozkładem ładunku; bliższy koniec (część przewodnika najbliższa izolatora) ma więcej ładunków ujemnych niż dodatnich, odwrotnie niż jego koniec najbardziej odległy od izolatora. Przemieszczenie się ładunków ujemnych do bliższego końca przewodnika spowodowało, że część przewodnika najbardziej oddalona od izolatora ma wypadkowy ładunek dodatni. Uzyskaliśmy rozkład ładunków, jakiego nie było uprzednio. O tym procesie mówimy jako o indukowanej polaryzacji, w tym przypadku polaryzacji przewodnika. Wynikające z tego rozdzielenie ładunków dodatnich i ujemnych nazywamy polaryzacją (ang. polarization), a o materiale, a nawet cząsteczce, która doznała polaryzacji, mówimy, że jest spolaryzowana. W przypadku ujemnie naładowanego izolatora mamy do czynienia z analogiczną sytuacją, jednak wywołana polaryzacja ma znak przeciwny.

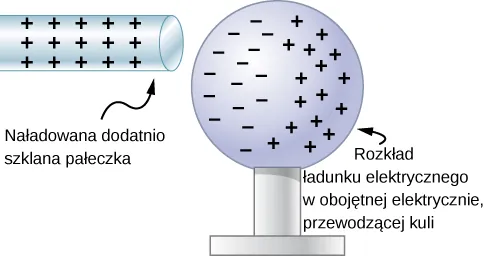

Mikroskopowy obraz polaryzacji. Dodatnio naładowana szklana pałeczka jest umieszczona w pobliżu obojętnej elektrycznie przewodzącej kuli, w której obserwujemy rozkład ładunku elektrycznego. Ładunki ujemne gromadzą się w kuli w pobliżu szklanej pałeczki, a ładunki dodatnie po przeciwnej stronie kuli.
Ilustracja 5.10 Indukowana polaryzacja. Naładowana dodatnio pałeczka szklana została przysunięta w pobliże przewodzącej kuli, po jej lewej stronie, przyciągając ładunek ujemny i pozostawiając drugą stronę kuli naładowaną dodatnio. Chociaż kula pozostaje elektrycznie obojętna, to charakteryzuje się teraz rozkładem ładunku, zatem może działać siłą elektrostatyczną na inne, pobliskie ładunki. Ponadto rozkład ładunku jest taki, że kula będzie przyciągana do szklanej pałeczki.

W wyniku tego powstaje układ nazywany dipolem (ang. dipole), z greki oznacza to „dwa bieguny”. Ładunki elektryczne na izolatorze i siła, z jaką działają one na elektrony przewodnictwa, prowadzą do powstania (lub inaczej mówiąc „wyindukowania”) dipola w przewodniku.

Obojętne ciała mogą być przyciągane do dowolnego naładowanego ciała. Na przykład kawałki słomki przyciągane do wypolerowanego bursztynu są obojętne elektrycznie. Jeżeli przesuniemy grzebieniem przez włosy, to naładowany grzebień może chwytać kawałki papieru. Na Ilustracji 5.11 pokazane jest, jak polaryzacja atomów i cząsteczek w obojętnych elektrycznie ciałach prowadzi do przyciągania ich do naładowanych ciał.

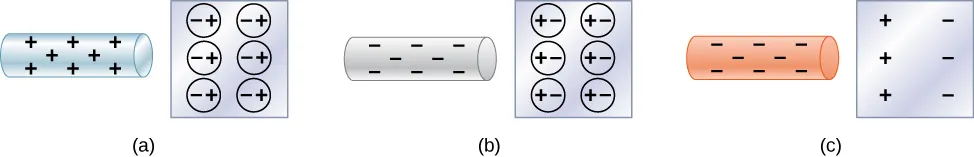

Pokazane są mikroskopowe obrazy ciał. W części a rysunku, dodatnio naładowana pałeczka oznaczona znakami plus jest umieszczona w pobliżu izolatora. Cząsteczki w izolatorze, pokazane jako kulki, są zwrócone ujemnymi stronami w stronę pałeczki, a dodatnimi w stronę przeciwną od pałeczki. W części b, ujemnie naładowana pałeczka oznaczona znakami minus jest umieszczona w pobliżu izolatora. Cząsteczki w izolatorze, pokazane jako kulki, są zwrócone dodatnimi stronami w kierunku pałeczki, a ujemnymi w stronę przeciwną od pałeczki. W części c, ujemnie naładowana pałeczka oznaczona znakami minus jest umieszczona w pobliżu izolatora. Pokazane są tylko nieskompensowane ładunki wypadkowe na izolatorze. Powierzchnia izolatora w pobliżu naładowanej pałeczki ma ładunek dodatni. Powierzchnia po przeciwnej stronie ma ładunek ujemny.
Ilustracja 5.11 Ładunki dodatnie i ujemne przyciągają obojętne elektrycznie ciała, polaryzując ich cząsteczki. (a) Dodatnio naładowane ciało przysunięte w pobliże obojętnego elektrycznie izolatora polaryzuje jego cząsteczki. Dochodzi do niewielkiego przesunięcia elektronów krążących w cząsteczce, ładunki przeciwne zostają przemieszczone bliżej, a zgodne odsunięte. Ponieważ siły elektrostatyczne maleją z odległością, to sumarycznie mamy do czynienia z przyciąganiem. (b) Ujemnie naładowane ciała generują przeciwną polaryzację, ale też przyciągają obojętne elektrycznie ciała. (c) To samo obserwujemy dla przewodników; ponieważ ładunki przeciwnego znaku znajdują się bliżej, obserwujemy wypadkowe przyciąganie.

Gdy do obojętnej elektrycznie substancji, w tym przypadku izolatora, zbliżymy naładowaną pałeczkę, to rozkład ładunku w atomach i cząsteczkach zostanie nieznacznie zmieniony. Ładunki przeciwnego znaku są przyciągane w stronę naładowanej pałeczki, a tego samego znaku są odpychane. Ponieważ siły elektrostatyczne maleją wraz z odległością, to odpychanie ładunków o takim samym znaku jest słabsze niż przyciąganie ładunków o przeciwnym znaku. W rezultacie obserwujemy jedynie przyciąganie. Zatem dodatnio naładowana szklana pałeczka przyciąga obojętne elektrycznie kawałeczki papieru. Podobny efekt zaobserwujemy dla ujemnie naładowanej gumowej pałeczki. Niektóre cząsteczki, takie jak woda, są cząsteczkami polarnymi. W cząstkach polarnych występuje samoistne, stałe rozsunięcie ładunków, mimo że cząstki są jako całość obojętne elektrycznie. Cząstki polarne są szczególnie podatne na działanie innych naładowanych ciał i są silniej polaryzowalne niż cząsteczki z jednorodnym rozkładem ładunków.

Gdy możemy rozdzielić ładunki, tworząc dipol, to ten sposób elektryzowania, znany jako elektryzowanie przez indukcję (ang. charging by induction), można wykorzystać do wytworzenia naładowanych ciał bez przenoszenia ładunków. Na Ilustracji 5.12 widzimy dwie obojętne elektrycznie, metalowe kule, które się stykają, ale są odizolowane od otoczenia. Dodatnio naładowana pałeczka została przysunięta do jednej z nich, przyciągając ujemne ładunki na swoją stronę i pozostawiając drugą kulę naładowaną dodatnio.

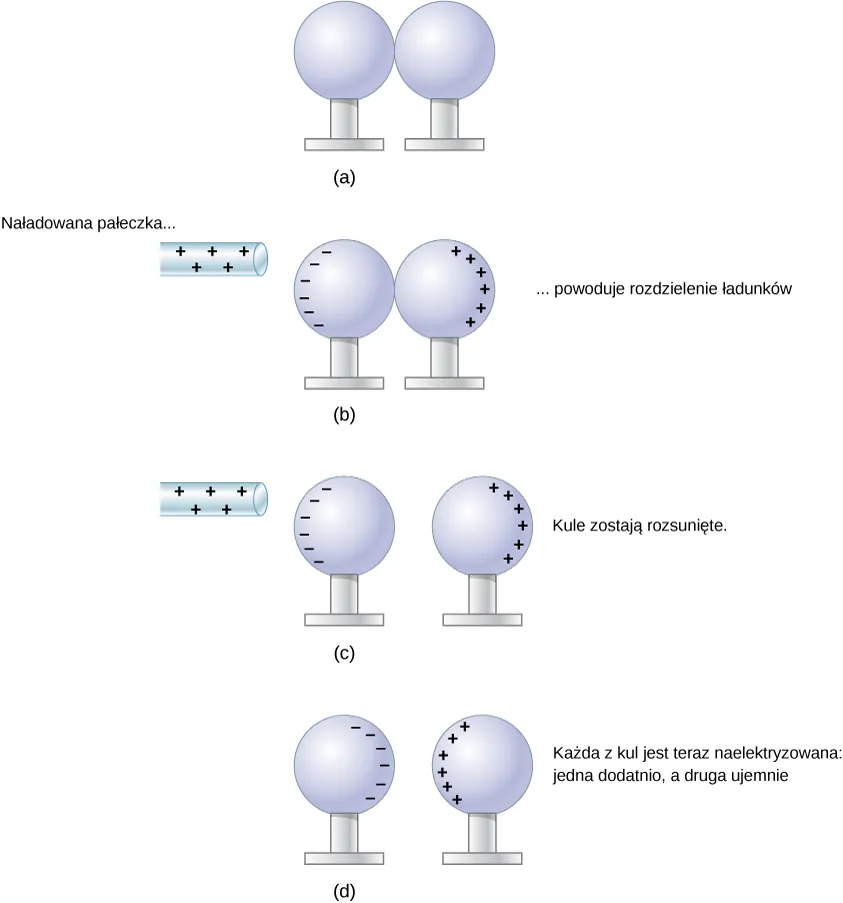

W części a rysunku, pokazana jest para zetkniętych ze sobą obojętnych elektrycznie metalowych kul. W części b, dodatnio naładowana pałeczka jest umieszczona w pobliżu jednej z kul. Znaki minus są zaznaczone na kuli na jej powierzchni bliskiej pałeczki, a znaki plus na drugiej kuli, na jej powierzchni najbardziej oddalonej od pałeczki. Naładowana pałeczka spowodowała rozsunięcie ładunku. W części c, dodatnio naładowana pałeczka jest umieszczona w pobliżu jednej z kul, a kule już się nie stykają. Tak jak na rysunku b, powierzchnia kuli znajdującej się w pobliżu pałeczki ma narysowane znaki minus, a znaki plus są zaznaczone na drugiej kuli, na jej powierzchni najbardziej oddalonej od pałeczki. W części d, nie pokazano szklanej pałeczki. Ładunki są pokazane na wewnętrznych, powierzchniach metalowych kul. Na powierzchniach, którymi te kule są zwrócone do siebie, zaznaczono znaki plus na jednej z kul, a znaki minus na drugiej.
Ilustracja 5.12 Elektryzowanie przez indukcję. (a) Dwie nienaładowane, czyli obojętne elektrycznie, metalowe kule stykają się, ale są odizolowane od otoczenia. (b) Dodatnio naładowana szklana pałeczka została przysunięta do kuli po lewej stronie, przyciągając ujemne ładunki na swoją stronę i pozostawiając drugą kulę naładowaną dodatnio. (c) Kule zostają rozdzielone, zanim pałeczka została zabrana, dzięki czemu ładunki dodatnie i ujemne pozostają odseparowane. (d) Kule zachowują swój wypadkowy ładunek po usunięciu pałeczki, która ten ładunek wyindukowała – o ile kule nie zostały kiedykolwiek zetknięte z innym naładowanym ciałem.

Inny sposób elektryzowania przez indukcję jest pokazany na Ilustracji 5.13. Obojętna elektrycznie metalowa kula zostaje spolaryzowana przez umieszczenie w jej pobliżu naładowanej pałeczki. Następnie kula zostaje uziemiona, to znaczy połączona z ziemią za pomocą drutu z przewodnika. Ponieważ Ziemia jest ogromna i w większości grunt jest przewodzący, to może łatwo dostarczyć lub odebrać nadmiarowy ładunek. W tym przypadku elektrony są przyciągane do kuli przez drut, nazywany uziemieniem, bo tworzy on przewodzące połączenie z ziemią. Uziemienie zostaje odłączone, zanim pałeczka zostaje usunięta, i na kuli pozostaje dodatkowy ładunek o znaku przeciwnym do ładunku pałeczki. I znowu, gdy elektryzujemy ciało przez indukcję, to generujemy ładunek o znaku przeciwnym, a pałeczka nie traci swojego dodatkowego ładunku.

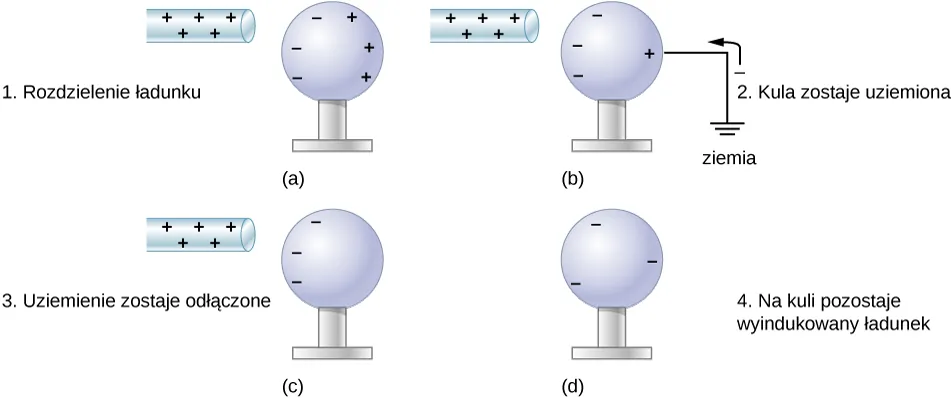

W części a rysunku, pałeczka z narysowanymi znakami plus została umieszczona w pobliżu obojętnej elektrycznie metalowej kuli. Na powierzchni kuli, bliskiej pałeczki, narysowane są znaki minus, a na przeciwległej powierzchni znaki plus. W części b, kula zostaje uziemiona za pomocą drutu połączonego z powierzchnią najbardziej oddaloną od pałeczki. Pokazany jest ładunek ujemny przepływający z ziemi do kuli. Ładunki ujemne na powierzchni kuli w pobliżu pręta pozostają niezmienione, ale w miejscu gdzie podłączono uziemienie zmalała liczba ładunków dodatnich. W części c, kula zostaje odłączona od ziemi. Pałeczka z narysowanymi znakami plus znajduje się w pobliżu jednej z powierzchni kuli, na której są pokazane ładunki ujemne, a na przeciwległej powierzchni nie ma pokazanych żadnych ładunków. W części d, nie ma dodatnio naładowanej pałeczki i kula ma narysowane znaki minus jednorodnie rozmieszczone na jej powierzchni.
Ilustracja 5.13 Elektryzowanie przez indukcję z wykorzystaniem uziemienia. (a) Dodatnio naładowana pałeczka polaryzuje obojętną elektrycznie kulę po przysunięciu do niej. (b) Kula zostaje uziemiona, co pozwala przyciągnąć elektrony z niewyczerpanych zasobów Ziemi. (c) Uziemienie zostaje usunięte. (d) Dodatnio naładowana pałeczka zostaje zabrana, a na kuli pozostaje wyindukowany ładunek ujemny.
