Zadania trudniejsze

75.

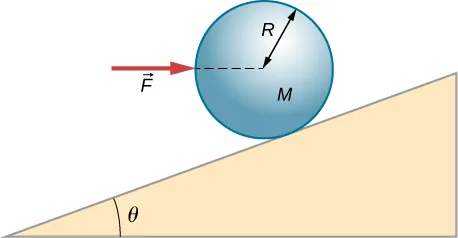

Siłę poziomą F F przyłożono do jednolitej kuli w kierunku do jej środka, jak pokazano poniżej. Znajdź taką wartość tej siły, aby kula pozostała w statycznej równowadze. Jaka jest siła tarcia między pochylnią a kulą?

Na rysunku pokazano kulę o promieniu R i masie M umieszczoną na równi pochyłej o kącie nachylenia Theta. Siła F jest przykładana do kuli.
76.

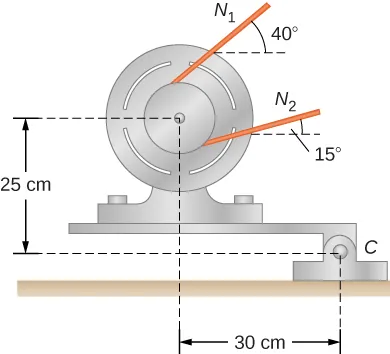

Gdy silnik jest zamontowany na uchwycie przegubowym, widocznym poniżej, jego ciężar można użyć do utrzymania naprężenia w pasie napędowym. Gdy silnik nie pracuje, naprężenia N 1 N 1 oraz N 2 N 2 są równe. Całkowita masa platformy i silnika wynosi 100 kg, a średnica koła pasowego napędu 16 c m 16 c m . Oblicz dla wyłączonego silnika: (a) naprężenie w pasie, (b) siłę działającą na połączenie przegubowe w punkcie C C. Załóż, że środek masy platformy razem z silnikiem znajduje się w środku silnika.

Rysunek przedstawia zestaw silnikowy zamontowany na zawiasowym uchwycie. Środek silnika znajduje się 25 cm powyżej i 30 cm w prawo od punktu podparcia C. Naprężenie N1 tworzy kąt 40 stopni z linią równoległą do podłoża. Naprężenie N2 tworzy kąt 15 stopni z linią równoległą do podłoża.
77.

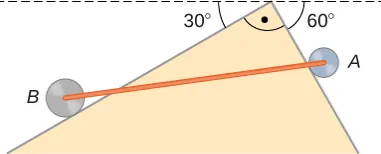

Dwa koła A A i B B o masach m m i 2 m 2m odpowiednio, są połączone jednorodnym prętem o masie m / 2 m/2 jak pokazano poniżej. Koła mogą się swobodnie obracać na pochyłych powierzchniach. Określ kąt, który pręt tworzy z poziomem, gdy układ jest w stanie równowagi. (Wskazówka: Na pręcie działa pięć sił, tj. dwa ciężary kół, dwie normalne siły reakcji w miejscach, w których koła stykają się z równiami, oraz ciężar pręta.)

Rysunek przedstawia dwa koła A i B połączone prętem i umieszczone po przeciwnych stronach dwustronnej równi pochyłej. Strona, po której znajduje się koło A, tworzy kąt 60 stopni z linią równoległą do podłoża. Strona, po której znajduje się koło B, tworzy kąt 30 stopni z podłożem.
78.

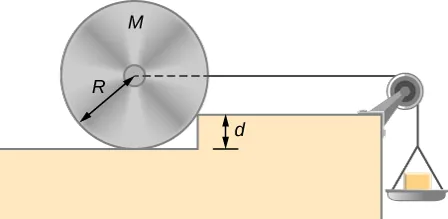

Odważniki stopniowo są dokładane na szalkę, aż koło o masie M M i promieniu R R zostanie wciągnięte na przeszkodę o wysokości d d, jak pokazano poniżej. Jaka musi być minimalna masa odważników z szalką, aby to osiągnąć?

Na rysunku przedstawiono szalkę połączoną z kołem za pomocą nici. Koło ma masę M i promień R. Przeszkoda o wysokości D oddziela koło od szalki.
79.

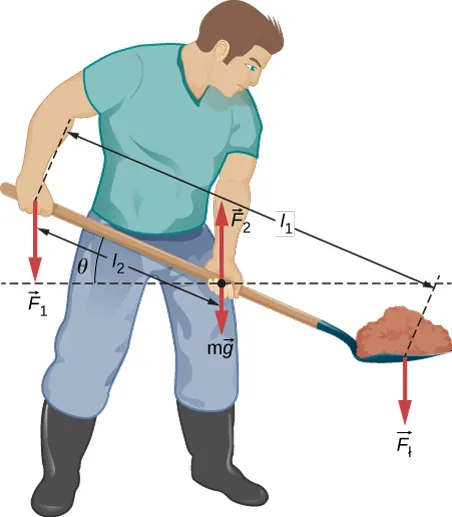

Żeby podnieść łopatę z ziemią, ogrodnik naciska w dół na jej końcu i podciąga w górę w odległości l 2 l 2 od końca, jak pokazano poniżej. Ciężar łopaty to m g mg i jest on przyłożony w punkcie przyłożenia F 2 F 2 . Obliczyć wartości sił F 1 F 1 i F 2 F 2 jako funkcje l 1 l 1 , l 2 l 2 , m g mg i ciężaru F ł F ł ładunku. Dlaczego odpowiedź nie zależy od kąta θ θ, który łopata tworzy z poziomem?

Rysunek przedstawia ogrodnika podnoszącego oburącz szpadel pełen ziemi. Siła F1 jest przyłożona dłoni znajdującej się za plecami. Siła F2 jest przyłożona do przedniej dłoni. Siła w jest przyłożona do przedniej części szpadla. Odległość między dłonią za plecami a przednią częścią szpadla wynosi l1. Odległość między dłońmi wynosi l2. Kąt pomiędzy szpadlem a linią równoległą do podłoża wynosi theta.
80.

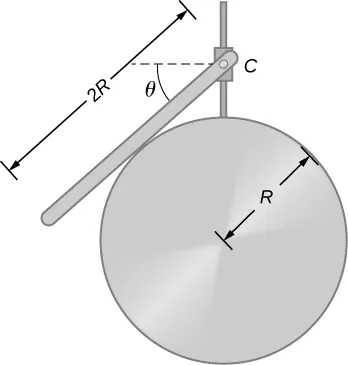

Jednolity pręt o długości 2 R 2R i masie M M jest dołączony do małego pierścienia C C i spoczywa na powierzchni cylindra o promieniu R R jak pokazano poniżej. Jeśli pierścień może przesuwać się bez tarcia wzdłuż prowadnicy pionowej, znajdź kąt θ θ, przy którym pręt jest w stanie równowagi.

Na rysunku przedstawiono jednolity pręt o długości 2R i masie M przymocowany do małego kołnierza C i spoczywający na powierzchni cylindra o promieniu R. Kąt między prętem a linią równoległą do podłoża to theta.
81.

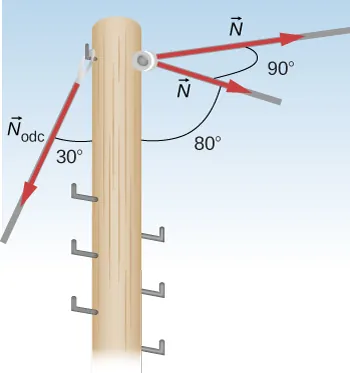

Słup pokazany poniżej znajduje się przy załomie 90 90 w linii energetycznej i dlatego jest poddawany większym siłom ścinającym niż słupy w prostych częściach linii. Naprężenie każdej liny wynosi 4 10 4 N 4 10 4 N pod pokazanymi kątami. Słup ma wysokość 15 m, średnicę 18 cm i można przyjąć, że ma połowę wytrzymałości twardego drewna. Oblicz:

  1. względne skrócenie słupa;
  2. jak bardzo się ugina i w jakim kierunku;
  3. naprężenie drutu w odciągu wystarczające, by utrzymać słup prosto, jeśli odciąg jest przymocowany do szczytu słupa pod kątem 30 30 do pionu. Odciąg jest w przeciwnym kierunku do załomu (ugięcia).
Rysunek pokazuje słup, do którego przyłożone są siły N i Nodc. Kąt pomiędzy dwiema siłami N wynosi 90 stopni. Kąt 80 stopni tworzy płaszczyzna przyłożonych sił N ze słupem. Kąt pomiędzy Nodc a słupem wynosi 30 stopni.
