Edward J. Neth; Paul Flowers; Klaus Theopold; Richard Langley; William R. Robinson, PhD

1.

Los protones del núcleo no cambian durante las reacciones químicas normales. Solo se mueven los electrones exteriores. Las cargas positivas se forman cuando se pierden electrones.

3.

P, I, Cl y O formarían aniones porque son no metales. El Mg, el In, el Cs, el Pb y el Co formarían cationes porque son metales.

5.

(a) P^3–; (b) Mg²⁺; (c) Al³⁺; (d) O^2–; (e) Cl^–; (f) Cs⁺

7.

(a) [Ar]4s²3d¹⁰4p⁶; (b) [Kr]4d¹⁰5s²5p⁶ (c) 1s² (d) [Kr]4d¹⁰; (e) [He]2s²2p⁶; (f) [Ar]3d¹⁰; (g) 1s² (h) [He]2s²2p⁶ (i) [Kr]4d¹⁰5s² (j) [Ar]3d⁷ (k) [Ar]3d⁶, (l) [Ar]3d¹⁰4s²

9.

(a) 1s²2s²2p⁶3s²3p¹; Al³⁺: 1s²2s²2p⁶; (b) 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p⁵; 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p⁶; (c) 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p⁶5s²; Sr²⁺: 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p⁶; (d) 1s²2s¹; Li⁺: 1s²; (e) 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p³; 1s²2s²2p⁶3s²3p⁶3d¹⁰4s²4p⁶; (f) 1s²2s²2p⁶3s²3p⁴; 1s²2s²2p⁶3s²3p⁶

11.

El NaCl está formado por iones discretos dispuestos en una red cristalina, no por moléculas con enlaces covalentes.

13.

iónicos: (b), (d), (e), (g), e (i); covalentes: (a), (c), (f), (h), (j), y (k)

15.

(a) Cl; (b) O; (c) O; (d) S; (e) N; (f) P; (g) N

17.

(a) H, C, N, O, F; (b) H, I, Br, Cl, F; (c) H, P, S, O, F; (d) Na, Al, H, P, O; (e) Ba, H, As, N, O

19.

N, O, F y Cl

21.

(a) HF; (b) CO; (c) OH; (d) PCl; (e) NH; (f) PO; (g) CN

23.

(a) cloruro de cesio; (b) óxido de bario; (c) sulfuro de potasio; (d) cloruro de berilio; (e) bromuro de hidrógeno; (f) fluoruro de aluminio

25.

(a) RbBr; (b) MgSe; (c) Na₂O; (d) CaCl₂; (e) HF; (f) GaP; (g) AlBr₃; (h) (NH₄)₂SO₄

27.

(a) ClO₂; (b) N₂O₄; (c) K₃P; (d) Ag₂S; (e) AIF₃∙3H₂O; (f) SiO₂

29.

(a) óxido de cromo(III); (b) cloruro de hierro(II); (c) óxido de cromo(VI); (d) cloruro de titanio(IV); (e) cloruro de cobalto(II) hexahidratado; (f) sulfuro de molibdeno(IV)

31.

(a) K₃PO₄; (b) CuSO₄; (c) CaCl₂; (d) TiO₂; (e) NH₄NO₃; (f) NaHSO₄

33.

(a) óxido de manganeso (IV); (b) cloruro de mercurio (I); (c) nitrato de hierro (III); (d) cloruro de titanio (IV); (e) bromuro de cobre (II)

34.

(a) ocho electrones:

(b) ocho electrones:

(c) ningún electrón Be²⁺
(d) ocho electrones

(e) ningún electrón Ga³⁺
(f) ningún electrón Li⁺
(g) ocho electrones

36.

(a)

(b)

(c)

(d)

(e)

(f)

38.

40.

(a)

En este caso, la estructura de Lewis es inadecuada para representar el hecho de que los estudios experimentales han mostrado dos electrones no apareados en cada molécula de oxígeno.
(b)

Una estructura de Lewis muestra un átomo de carbono con enlace simple con dos átomos de hidrógeno y con doble enlace con un átomo de oxígeno. El átomo de oxígeno tiene dos pares solitarios de electrones.

(c)

Una estructura de Lewis muestra un átomo de arsénico enlazado a tres átomos de flúor. Cada átomo de flúor tiene un par solitario de electrones.

(d)

(e)

Una estructura de Lewis muestra un átomo de silicio que tiene un enlace simple con cuatro átomos de cloro. Cada átomo de cloro tiene tres pares solitarios de electrones.

(f)

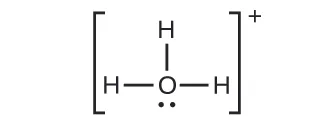

Una estructura de Lewis muestra un átomo de oxígeno con un par solitario de electrones que tiene un enlace simple con tres átomos de hidrógeno. La estructura está entre corchetes con un signo positivo en superíndice.

(g)

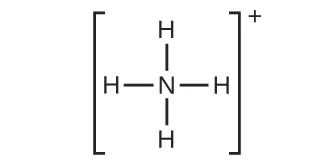

Una estructura de Lewis muestra un átomo de nitrógeno con enlace simple con cuatro átomos de hidrógeno. La estructura está entre corchetes con un signo positivo en superíndice.

(h)

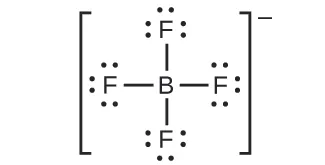

Una estructura de Lewis muestra un átomo de boro con enlace simple con cuatro átomos de flúor. Cada átomo de flúor tiene tres pares solitarios de electrones. La estructura está entre corchetes con un signo negativo en superíndice.

(i)

(j)

(k)

42.

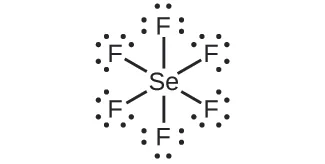

(a) SeF₆:

Una estructura de Lewis muestra un átomo de selenio con enlace simple con seis átomos de flúor, cada uno con tres pares solitarios de electrones.

(b) XeF₄:

Una estructura de Lewis muestra un átomo de xenón con dos pares solitarios de electrones. Tiene un enlace simple con cuatro átomos de flúor, cada uno con tres pares solitarios de electrones.

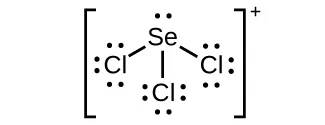

(c) ${SeCl}_{3}^{+} :$

Una estructura de Lewis muestra un átomo de selenio con un par solitario de electrones que tiene un enlace simple con tres átomos de cloro, cada uno con tres pares solitarios de electrones. Toda la estructura está entre corchetes.

(d) Cl₂BBCl₂:

Una estructura de Lewis muestra dos átomos de boro que están unidos con enlace simple. Cada uno de ellos tiene un enlace simple con dos átomos de cloro que tienen tres pares solitarios de electrones.

44.

Dos electrones de valencia por átomo de Pb se transfieren a los átomos de Cl; el ion Pb²⁺ resultante tiene una configuración de valencia 6s². Dos de los electrones de valencia de la molécula de HCl son compartidos, y los otros seis se encuentran en el átomo de Cl como pares solitarios de electrones.

46.

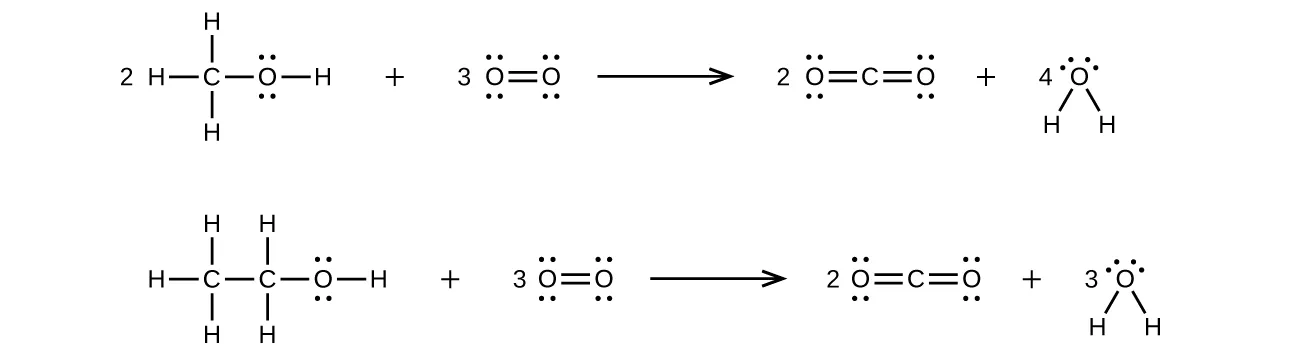

Se muestran dos reacciones utilizando estructuras de Lewis. La reacción superior muestra un átomo de carbono, con un enlace simple a tres átomos de hidrógeno y un enlace simple a un átomo de oxígeno con dos pares solitarios de electrones. El átomo de oxígeno también tiene un enlace simple con un átomo de hidrógeno. Sigue un signo positivo y el número uno coma cinco, seguido de dos átomos de oxígeno unidos con un doble enlace y cada uno con dos pares solitarios de electrones. Una flecha hacia la derecha conduce a un átomo de carbono con doble enlace a dos átomos de oxígeno, cada uno de los cuales tiene dos pares solitarios de electrones. A esta estructura le sigue un signo positivo, un número dos, y una estructura formada por un oxígeno con dos pares solitarios de electrones con enlace simple a dos átomos de hidrógeno. La reacción inferior muestra un átomo de carbono, con un enlace simple a tres átomos de hidrógeno y un enlace simple a otro átomo de carbono. El segundo átomo de carbono tiene un enlace simple con dos átomos de hidrógeno y un átomo de oxígeno con dos pares solitarios de electrones. El átomo de oxígeno también tiene un enlace simple con un átomo de hidrógeno. A esto le sigue el signo positivo y el número tres, seguido de dos átomos de oxígeno unidos por un doble enlace. Cada átomo de oxígeno tiene dos pares solitarios de electrones. Una flecha orientada hacia la derecha conduce a un número dos y a un átomo de carbono unido con doble enlace a dos átomos de oxígeno, cada uno de los cuales tiene dos pares solitarios de electrones. A esta estructura le sigue un signo positivo, un número tres, y una estructura formada por un oxígeno con dos pares solitarios de electrones unidos con enlace simple a dos átomos de hidrógeno.

48.

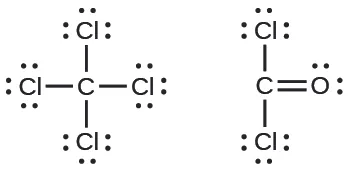

Se muestran dos estructuras de Lewis. La izquierda muestra un átomo de carbono unido con enlace simple a cuatro átomos de cloro, cada uno con tres pares solitarios de electrones. La derecha muestra un átomo de carbono unido con doble enlace a un átomo de oxígeno que tiene dos pares solitarios de electrones. El átomo de carbono también está unido con enlace simple a dos átomos de cloro, cada uno de los cuales tiene tres pares solitarios de electrones.

50.

(a)

Se muestra una estructura de Lewis. Un átomo de nitrógeno está unido con enlace simple a dos átomos de hidrógeno y a un átomo de carbono. El átomo de carbono está unido con enlace simple a un átomo de hidrógeno y a otros dos átomos de carbono. Uno de estos átomos de carbono está unido con enlace simple a dos átomos de hidrógeno y a un átomo de oxígeno. El átomo de oxígeno está unido a un átomo de hidrógeno. El otro carbono está unido a dos átomos de oxígeno, uno de los cuales está unido con enlace simple a un átomo de hidrógeno. Los átomos de oxígeno tienen dos pares solitarios de electrones, y el átomo de nitrógeno tiene un par de electrones solitarios.

(b)

(c)

Se muestra una estructura de Lewis. Un átomo de carbono está unido a tres átomos de hidrógeno y a un átomo de carbono. El átomo de carbono está unido a un átomo de oxígeno y a un tercer átomo de carbono. Este carbono está unido con enlace simple a dos átomos de oxígeno, uno de los cuales está unido a un átomo de hidrógeno. Cada átomo de oxígeno tiene dos pares solitarios de electrones.

(d)

Se muestra una estructura de anillo hexagonal de Lewis. Desde la parte superior del anillo, tres átomos de carbono, un átomo de nitrógeno, un átomo de carbono y un átomo de nitrógeno están unidos con enlaces simples entre sí. El carbono superior está unido con enlace simple a un oxígeno, el segundo y el tercer carbono y el átomo de nitrógeno están unidos con enlace simple a un átomo de hidrógeno. El siguiente carbono está unido con enlace simple a un átomo de oxígeno y el último nitrógeno está unido con enlace simple a un átomo de hidrógeno. Los átomos de oxígeno tienen dos pares solitarios de electrones y los de nitrógeno un par de electrones solitarios.

(e)

Se muestra una estructura de Lewis. Un átomo de carbono está unido con enlace simple a tres átomos de oxígeno. Dos de esos átomos de oxígeno están unidos con enlace simple a un átomo de hidrógeno. Cada átomo de oxígeno tiene dos pares solitarios de electrones.

52.

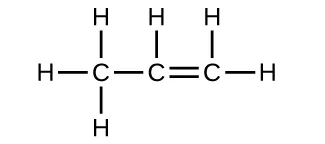

Se muestra una estructura de Lewis. Un átomo de carbono está unido con enlace simple a tres átomos de hidrógeno y a otro átomo de carbono. El segundo átomo de carbono está doblemente enlazado a otro átomo de carbono y tiene un enlace simple a un átomo de hidrógeno. El último carbono está unido con un enlace a dos átomos de hidrógeno.

54.

Cada enlace incluye un reparto de electrones entre los átomos. En un enlace simple se comparten dos electrones, en un enlace doble se comparten cuatro electrones y en un enlace triple se comparten seis electrones.

56.

(a)

(b)

Se muestran tres estructuras de Lewis, con flechas de doble punta entre ellas, cada una rodeada de corchetes y un signo negativo en superíndice. La estructura de la izquierda representa un átomo de carbono unido a tres átomos de oxígeno. Tiene un enlace simple con dos de estos átomos de oxígeno, cada uno de los cuales tiene tres pares solitarios de electrones, y un doble enlace con el tercero, que tiene dos pares solitarios de electrones. El doble enlace se encuentra entre el oxígeno inferior y el carbono. Las estructuras central y derecha son las mismas que la primera, pero la posición del oxígeno con doble enlace se ha desplazado al oxígeno izquierdo en la estructura derecha, mientras que la estructura central solo tiene enlaces simples. Los pares solitarios de electrones también cambian para corresponder a los enlaces.

(c)

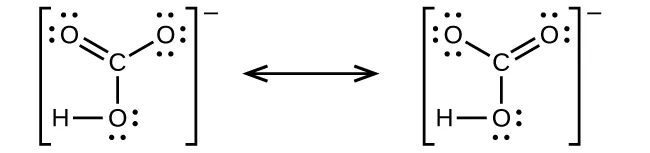

Se muestran dos estructuras de Lewis, con una flecha de doble punta entre ellas, cada una rodeada de corchetes y un signo negativo en superíndice. La estructura de la izquierda representa un átomo de carbono unido a tres átomos de oxígeno. Tiene un enlace simple con uno de estos átomos de oxígeno, que tiene tres pares solitarios de electrones, y un doble enlace con los otros dos, que tienen dos pares solitarios de electrones. Uno de los átomos de oxígeno con doble enlace también tiene un enlace simple con un átomo de hidrógeno. La estructura correcta es la misma que la primera, pero solo hay un oxígeno con doble enlace. El átomo de oxígeno con el átomo de hidrógeno de enlace simple tiene ahora un enlace simple a el átomo de carbono. Los pares solitarios de electrones también cambiaron para corresponder a los enlaces.

(d)

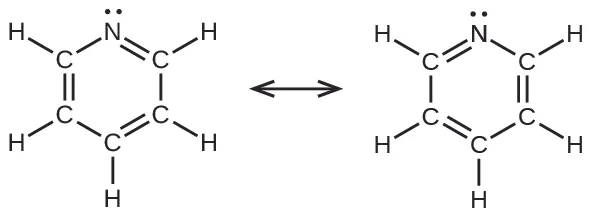

Se muestran dos estructuras de Lewis con una flecha de doble punta entre ellas. La estructura de la izquierda representa un anillo hexagonal compuesto por cinco átomos de carbono, cada uno de ellos unido con enlace simple a un átomo de hidrógeno, y un átomo de nitrógeno que tiene un par solitario de electrones. El anillo tiene enlaces simples y dobles alternados. La estructura derecha es la misma que la primera, pero cada doble enlace ha girado a una nueva posición.

(e)

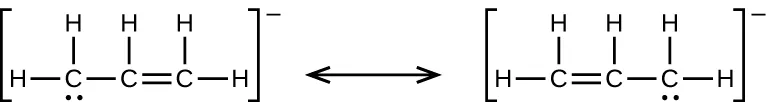

Se muestran dos estructuras de Lewis con una flecha de doble punta entre ellas. La estructura de la izquierda muestra un átomo de carbono unido con enlace simple a dos átomos de hidrógeno y a un segundo átomo de carbono. El segundo átomo de carbono tiene un enlace simple con un átomo de hidrógeno y un doble enlace con un tercer átomo de carbono. El tercer átomo de carbono está unido con enlace simple a dos átomos de hidrógeno. Toda la estructura está rodeada de corchetes y tiene un signo negativo en superíndice. La estructura de la derecha muestra un átomo de carbono con enlace simple a dos átomos de hidrógeno y con doble enlace a un segundo átomo de carbono. El segundo átomo de carbono está unido con enlace simple a un átomo de hidrógeno y a un tercer átomo de carbono. El tercer átomo de carbono está unido con enlace simple a dos átomos de hidrógeno. Toda la estructura está rodeada de corchetes y tiene un signo negativo en superíndice.

58.

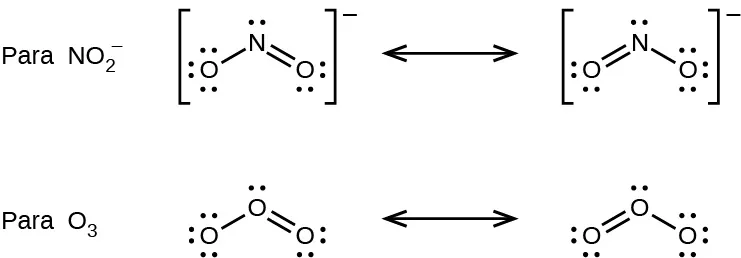

Se muestran un par de estructuras Lewis con una flecha de doble punta entre el mismo. La estructura de la izquierda del primer par muestra un átomo de nitrógeno con un par solitario de electrones unido con enlace simple a un átomo de oxígeno con tres pares solitarios de electrones. También tiene un doble enlace con un oxígeno con dos pares solitarios de electrones. La imagen derecha de este par representa la imagen invertida de la izquierda. Ambas imágenes están rodeadas de corchetes y tienen un signo negativo en superíndice. Están marcados "Para N O subíndice dos superíndice signo negativo"

60.

(a)

(b)

El CO tiene el enlace carbono-oxígeno más fuerte porque hay un triple enlace que une el C y el O. El CO₂ tiene dobles enlaces.

62.

(a) H: 0, Cl: 0; (b) C: 0, F: 0; (c) P: 0, Cl 0; (d) P: 0, F: 0

64.

Cl en Cl₂: 0; Cl en BeCl₂: 0; Cl en ClF₅: 0

66.

(a)

Se muestran dos estructuras de Lewis con una flecha de doble punta entre ellas. La estructura de la izquierda muestra un átomo de oxígeno con un par solitario de electrones unido con enlace simple a un átomo de oxígeno con tres pares solitarios de electrones. También tiene un doble enlace con un átomo de oxígeno con dos pares solitarios de electrones. Los símbolos y números debajo de esta estructura dicen: "( 0 ), ( 1 positivo ), ( 1 negativo )" La frase "Carga formal" y una flecha hacia la derecha se encuentran a la izquierda de esta estructura. La estructura de la derecha aparece como una imagen invertida de la izquierda y los símbolos y números debajo de aquella dicen: "( 1 negativo ), ( 1 positivo ), ( 0 )".

(b)

Se muestran dos estructuras de Lewis, con una flecha de doble punta entre ellas. La estructura de la izquierda muestra un átomo de azufre con un par solitario de electrones unido con enlace simple a un átomo de oxígeno con tres pares solitarios de electrones. El átomo de azufre también tiene un doble enlace a un átomo de oxígeno con dos pares solitarios de electrones. Los símbolos y números debajo de esta estructura dicen: "( 1 negativo ), ( 1 positivo ), ( 0 )" La estructura de la derecha aparece como una imagen invertida de la izquierda y los símbolos y números debajo de esta estructura dicen: "( 0 ), ( 1 positivo ), ( 1 negativo )".

(c)

Se muestran dos estructuras de Lewis, cada una entre paréntesis con un signo negativo en superíndice y una flecha de doble punta entre ellas. La estructura de la izquierda muestra un átomo de nitrógeno con un par solitario de electrones unido con enlace simple a un átomo de oxígeno con tres pares solitarios de electrones y unido con doble enlace a un átomo de oxígeno con dos pares solitarios de electrones. Los símbolos y números debajo de esta estructura dicen "paréntesis abierto, 0, paréntesis cerrado, paréntesis abierto, 0, paréntesis cerrado, paréntesis abierto, 1 negativo, paréntesis cerrado". La estructura de la derecha aparece como una imagen invertida de la izquierda y los símbolos y números debajo de ella dicen "paréntesis abierto, 1 negativo, paréntesis cerrado, paréntesis abierto, 0, paréntesis cerrado, paréntesis abierto, 0, paréntesis cerrado"].

(d)

Se muestran tres estructuras de Lewis, cada una entre corchetes con un signo negativo en superíndice y una flecha de doble punta entre ellas. La estructura de la izquierda muestra un átomo de nitrógeno con un enlace simple a dos átomos de oxígeno, cada uno con tres pares solitarios de electrones, y unido con doble enlace a un átomo de oxígeno con dos pares solitarios de electrones. Los átomos de oxígeno de enlace simple se marcan, desde la parte superior de la estructura y en el sentido de las agujas del reloj, "paréntesis abierto, 1 negativo, paréntesis cerrado, paréntesis abierto, 1 positivo, paréntesis cerrado". Los símbolos y números debajo de esta estructura dicen "paréntesis abierto, 0, paréntesis cerrado, paréntesis abierto, 1 negativo, paréntesis cerrado". La estructura del medio muestra un átomo de nitrógeno unido con enlace simple a dos átomos de oxígeno, cada uno con tres pares solitarios de electrones, uno de los cuales está marcado como "paréntesis abierto, 1 positivo, paréntesis cerrado" y unido con doble enlace a un átomo de oxígeno con dos pares solitarios de electrones marcado como "paréntesis abierto, 0, paréntesis cerrado". Los símbolos y números debajo de esta estructura dicen "paréntesis abierto, 1 negativo, paréntesis cerrado, paréntesis abierto, 1 negativo, paréntesis cerrado". La estructura de la derecha muestra un átomo de nitrógeno con enlace simple a dos átomos de oxígeno, cada uno con tres pares solitarios de electrones, y un doble enlace con un átomo de oxígeno con dos pares solitarios de electrones. Uno de los átomos de oxígeno de enlace simple está marcado como "paréntesis abierto, 1 negativo, paréntesis cerrado" mientras que el oxígeno de doble enlace está marcado como "paréntesis abierto, 1 positivo, paréntesis cerrado". Los símbolos y números debajo de esta estructura dicen "paréntesis abierto, 1 negativo, paréntesis cerrado" y "paréntesis abierto, 0, paréntesis cerrado"].

68.

HOCl

70.

La estructura que da cero cargas formales es consistente con la estructura real:

Una estructura de Lewis muestra un átomo de nitrógeno con un par solitario de electrones unido con enlace simple a dos átomos de hidrógeno y a un átomo de oxígeno que tiene dos pares solitarios de electrones. El átomo de oxígeno está unido con enlace simple a un átomo de hidrógeno.

72.

NF₃;

Una estructura de Lewis muestra un átomo de nitrógeno con un par solitario de electrones unido con enlace simple a tres átomos de flúor, cada uno con tres pares solitarios de electrones.

74.

Una estructura de Lewis muestra un átomo de hidrógeno unido con enlace simple a un átomo de oxígeno con dos pares solitarios de electrones. El átomo de oxígeno está unido con enlace simple a un átomo de azufre. El átomo de azufre está unido con doble enlace a dos átomos de oxígeno, cada uno de los cuales tiene tres pares solitarios de electrones, y está unido con enlace simple a un átomo de oxígeno con dos pares solitarios de electrones. Este átomo de oxígeno está unido con enlace simple a un átomo de hidrógeno.

75.

La colocación de los dos conjuntos de electrones no apareados en el agua obliga a los enlaces a adoptar una disposición tetraédrica, y la molécula de HOH resultante está doblada. La molécula HBeH (en la que el Be solo tiene dos electrones para enlazar con los dos electrones de los hidrógenos) debe tener los pares de electrones lo más alejados posible entre sí y, por tanto, es lineal.

77.

Hay que dejar espacio para cada par de electrones, tanto si están en un enlace como si están presentes como pares solitarios. La geometría de pares de electrones considera la colocación de todos los electrones. La estructura molecular solo tiene en cuenta la geometría del par de enlaces.

79.

Siempre que los enlaces polares se compensen (por ejemplo, que dos átomos idénticos se encuentren directamente frente al átomo central), la molécula puede ser no polar.

81.

(a) Tanto la geometría de los electrones como la estructura molecular son octaédricas. (b) Tanto la geometría de los electrones como la estructura molecular son bipiramidales trigonales. (c) Tanto la geometría de los electrones como la estructura molecular son lineales. (d) Tanto la geometría de los electrones como la estructura molecular son trigonales planas.

83.

(a) geometría de pares de electrones: octaédrica, estructura molecular: piramidal cuadrada; (b) geometría de pares de electrones: tetraédrica, estructura molecular: doblada; (c) geometría de pares de electrones: octaédrica, estructura molecular: cuadrada plana; (d) geometría de pares de electrones: tetraédrica, estructura molecular: trigonal piramidal; (e) geometría de pares de electrones: bipiramidal trigonal, estructura molecular: balancín; (f) geometría de pares de electrones: tetraédrica, estructura molecular: doblada (109°).

85.

(a) geometría de pares de electrones: trigonal plana, estructura molecular: doblada (120°); (b) geometría de pares de electrones: lineal, estructura molecular: lineal; (c) geometría de pares de electrones: trigonal plana, estructura molecular: trigonal plana; (d) geometría de pares de electrones: tetraédrica, estructura molecular: trigonal piramidal; (e) geometría de pares de electrones: tetraédrica, estructura molecular: tetraédrica; (f) geometría de pares de electrones: trigonal bipiramidal, estructura molecular: balancín; (g) geometría de pares de electrones: tetraédrica, estructura molecular: trigonal piramidal.

87.

Todas estas moléculas e iones contienen enlaces polares. Solo el ClF₅, ${ClO}_{2}^{–},$ el PCl₃, el SeF₄, y ${el PH}_{2}^{–}$ tienen momentos dipolares.

89.

El SeS₂, el CCl₂F₂, el PCl₃ y el ClNO tienen momentos dipolares.

91.

P

93.

no polar

95.

(a) tetraédrica; (b) trigonal piramidal; (c) doblada (109°); (d) trigonal plana; (e) doblada (109°); (f) doblada (109°); (g) CH₃CCH tetraédrica, CH₃CCH lineal; (h) tetraédrica; (i) H₂CCCH₂ lineal; H₂CCCH₂ trigonal plana

97.

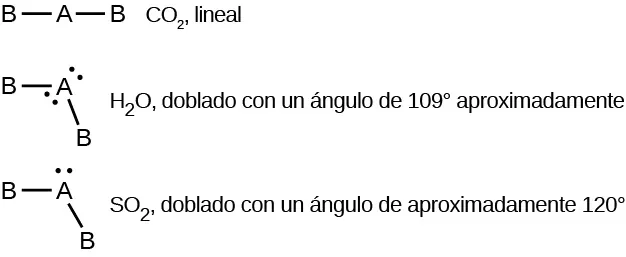

Se muestran tres diagramas de Lewis. El primer diagrama muestra la letra A unida con enlace simple a la izquierda y a la derecha a la letra B. Al lado de este diagrama está escrito "C O subíndice 2" y el término "lineal". El segundo diagrama muestra la letra A con dos pares solitarios de electrones, con un enlace simple a la izquierda y otro abajo a la derecha con la letra B. Al lado de este diagrama está escrito "H subíndice 2 O" y el término "doblado con un ángulo de aproximadamente 109 grados". El tercer diagrama muestra la letra A con un par solitario de electrones, con un enlace simple a la izquierda y otro inferior a la derecha con la letra B. Al lado de este diagrama se escribe "S O subíndice 2" y el término "doblado con un ángulo de aproximadamente 120 grados".

99.

(a)

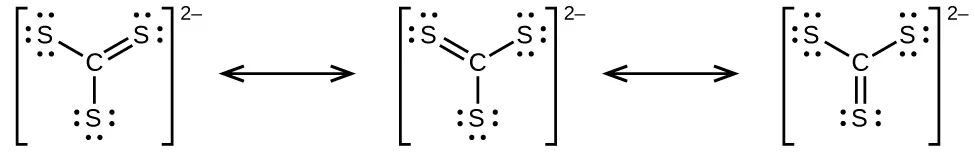

La figura muestra tres estructuras de Lewis, cada una rodeada de corchetes y con un signo negativo en superíndice 2. Se escriben con una flecha de doble punta entre cada diagrama. El primero de este trío tiene un átomo de carbono con un enlace simple a dos átomos de azufre, cada uno de los cuales tiene tres pares solitarios de electrones, y un doble enlace a un tercer átomo de azufre con dos pares solitarios de electrones. El segundo y tercer diagrama tienen los mismos átomos presentes, pero cada vez el doble enlace se mueve entre un par de carbono y azufre diferente. Los pares solitarios de electrones también se desplazan para corresponder con los cambios de enlace.

(b)

(c)

(d) ${CS}_{3}^{2−}$ incluye tres regiones de densidad de electrones (todos son enlaces sin pares solitarios); la forma es trigonal plana; CS₂ tiene solo dos regiones de densidad de electrones (todos los enlaces sin pares solitarios); la forma es lineal.

101.

La estructura de Lewis está formada por tres unidades, pero los átomos deben ser reordenados:

Se muestra una estructura de Lewis en la que un átomo de carbono está unido con enlace simple a tres átomos de hidrógeno y a un segundo átomo de carbono. El segundo carbono tiene un enlace simple con un átomo de hidrógeno y un doble enlace con un tercer átomo de carbono que tiene un enlace simple con dos átomos de hidrógeno.

103.

El dipolo molecular apunta lejos de los átomos de hidrógeno.

105.

Las estructuras son muy similares. En el modo de modelo, cada grupo de electrones ocupa la misma cantidad de espacio, por lo que el ángulo de enlace se muestra como 109,5°. En el modo "real", los pares solitarios son mayores, lo que hace que los hidrógenos se compriman. Esto conduce a un ángulo menor de 104,5°.
