Objetivos de aprendizaje
Al final de esta sección, podrá:
- Definir la propiedad de la presión
- Definir y convertir entre las unidades de medidas de presión.
- Describir el funcionamiento de las herramientas habituales para medir la presión del gas.
- Calcular la presión a partir de los datos del manómetro.
La atmósfera terrestre ejerce una presión, como cualquier otro gas. Aunque normalmente no notamos la presión atmosférica, somos sensibles a los cambios de presión, por ejemplo, cuando los oídos "se tapan" durante el despegue y el aterrizaje al volar, o cuando se bucea bajo el agua. La presión de los gases se debe a la fuerza que ejercen las moléculas de gas al chocar con las superficies de los objetos (Figura 8.2). Aunque la fuerza de cada colisión es muy pequeña, cualquier superficie de área apreciable experimenta un gran número de colisiones en poco tiempo, lo que puede generar una gran presión. De hecho, la presión normal del aire es lo suficientemente fuerte como para aplastar un recipiente de metal cuando no se equilibra con una presión igual del interior del recipiente.
Enlace al aprendizaje
Un ejemplo dramático de la presión atmosférica es este video corto, que muestra la implosión de un vagón cisterna de ferrocarril al disminuir su presión interna.
Se explica brevemente una demostración a menor escala de este fenómeno.

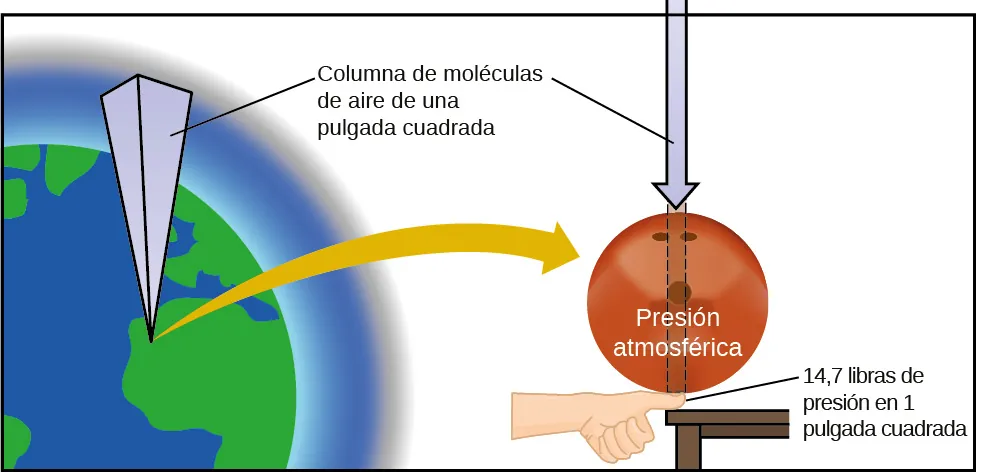

La presión atmosférica está causada por el peso de la columna de moléculas de aire en la atmósfera sobre un objeto, como el vagón cisterna. A nivel del mar, esta presión es aproximadamente la misma que ejerce un elefante africano adulto de pie sobre un felpudo, o la típica bola de bolos apoyada en la uña del pulgar. Pueden parecer cantidades enormes, y lo son, pero la vida en la Tierra ha evolucionado bajo esa presión atmosférica. Si realmente se posa una bola de bolos en la uña del pulgar, la presión que se experimenta es el doble de la habitual, y la sensación es desagradable.
En general, la presión se define como la fuerza ejercida sobre una superficie determinada Tenga en cuenta que la presión es directamente proporcional a la fuerza e inversamente proporcional al área. Así pues, la presión puede incrementarse aumentando la cantidad de fuerza o disminuyendo el área sobre la que se aplica; la presión puede reducirse disminuyendo la fuerza o aumentando el área.
Apliquemos este concepto para determinar qué ejerce una mayor presión en la Figura 8.3: ¿el elefante o el patinador artístico? Un gran elefante africano puede pesar 7 toneladas, apoyado en cuatro patas, cada una de las cuales tiene un diámetro de aproximadamente 1,5 ft (área de la huella de 250 in2), por lo que la presión ejercida por cada pie es de aproximadamente 14 lb/in2:
El patinador artístico pesa unas 120 lb, apoyado en dos cuchillas de patín, cada una con un área de unas 2 in2, por lo que la presión ejercida por cada cuchilla es de unas 30 lb/in2:
Aunque el elefante es más de cien veces más pesado que el patinador, ejerce menos de la mitad de la presión. Por otro lado, si el patinador se quita los patines y se coloca con los pies descalzos (o con calzado normal) sobre el hielo, la mayor superficie sobre la que se aplica su peso reduce en gran medida la presión ejercida:
La unidad de presión del SI es el pascal (Pa), con 1 Pa = 1 N/m2, donde N es el newton, una unidad de fuerza definida como 1 kg m/s2. Un pascal es una presión pequeña; en muchos casos, es más conveniente utilizar unidades de kilopascal (1 kPa = 1.000 Pa) o bar (1 bar = 100.000 Pa). En los Estados Unidos, la presión suele medirse en libras de fuerza sobre un área de una pulgada cuadrada —libras por pulgada cuadrada (psi)—, por ejemplo, en los neumáticos de los automóviles. La presión también puede medirse utilizando la unidad atmósfera (atm), que originalmente representaba la presión atmosférica media a nivel del mar en la latitud aproximada de París (45°). La Tabla 8.1 proporciona información sobre estas y otras unidades comunes para la medición de la presión.
Nombre y abreviatura de la unidad | Definición o relación con otra unidad |
---|---|
pascal (Pa) | 1 Pa = 1 N/m2 unidad IUPAC recomendada |
kilopascal (kPa) | 1 kPa = 1.000 Pa |
libras por pulgada cuadrada (psi) | la presión del aire a nivel del mar es de ~14,7 psi |
atmósfera (atm) | 1 atm = 101.325 Pa = 760 torr la presión del aire a nivel del mar es de ~1 atm |
bar (bar, o b) | 1 bar = 100.000 Pa (exactamente) utilizado habitualmente en meteorología |
milibar (mbar, o mb) | 1.000 mbar = 1 bar |
pulgadas de mercurio (in Hg) | 1 in Hg = 3386 Pa utilizado por la industria de la aviación, también en algunos informes meteorológicos |
torr | nombre de Evangelista Torricelli, inventor del barómetro |
milímetros de mercurio (mm Hg) | 1 mm Hg ~1 torr |
Ejemplo 8.1
Conversión de unidades de presión
El Servicio Meteorológico Nacional de los Estados Unidos informa de la presión tanto en pulgadas de Hg como en milibares. Convertir una presión de 29,2 in Hg en:(a) torr
(b) atm
(c) kPa
(d) mbar
Solución
Se trata de un problema de conversión de unidades. Las relaciones entre las distintas unidades de presión se indican en la Tabla 8.1.(a)
(b)
(c)
(d)
Compruebe lo aprendido
La presión barométrica típica en Kansas City es de 740 torr. ¿Cuál es esta presión en atmósferas, en milímetros de mercurio, en kilopascales y en bar?Respuesta:
0,974 atm; 740 mm Hg; 98,7 kPa; 0,987 bar

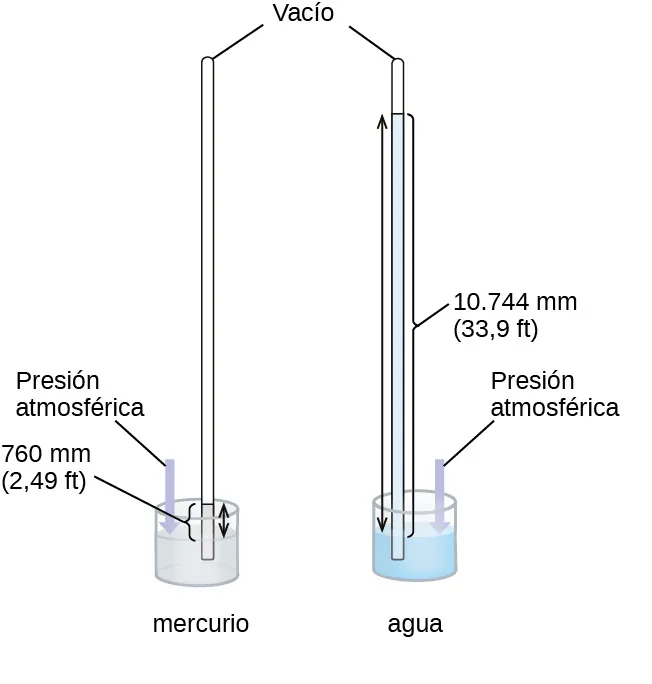

Podemos medir la presión atmosférica, la fuerza que ejerce la atmósfera sobre la superficie terrestre, con un barómetro (Figura 8.4). Un barómetro es un tubo de vidrio que se cierra por un extremo, se llena con un líquido no volátil, como el mercurio, y luego se invierte y se sumerge en un recipiente con ese líquido. La atmósfera ejerce presión sobre el líquido fuera del tubo, la columna de líquido ejerce presión dentro del tubo y la presión en la superficie del líquido es la misma dentro y fuera del tubo. La altura del líquido en el tubo es, por tanto, proporcional a la presión ejercida por la atmósfera.
Si el líquido es agua, la presión atmosférica normal soportará una columna de agua de más de 10 metros de altura, lo que es bastante inconveniente para hacer (y leer) un barómetro. Como el mercurio (Hg) es unas 13,6 veces más denso que el agua, un barómetro de mercurio solo necesita tan alto como un barómetro de agua, un tamaño más adecuado. La presión atmosférica estándar de 1 atm a nivel del mar (101.325 Pa) corresponde a una columna de mercurio de unos 760 mm (29,92 in) de altura. El torr era originalmente una unidad igual a un milímetro de mercurio, pero ya no se corresponde exactamente. La presión ejercida por un fluido debido a la gravedad se conoce como presión hidrostática, p:
donde h es la altura del fluido, ρ es la densidad del fluido y g es la aceleración debida a la gravedad.
Ejemplo 8.2
Cálculo de la presión barométrica
Muestre el cálculo que apoya la afirmación de que la presión atmosférica cerca del nivel del mar corresponde a la presión ejercida por una columna de mercurio de unos 760 mm de altura. La densidad del mercurio = 13,6 g/cm3.Solución
La presión hidrostática viene dada por p = hρg, con h = 760 mm, ρ = 13,6 g/cm3 y g = 9,81 m/s2. Introduciendo estos valores en la ecuación y realizando las conversiones de unidades necesarias obtendremos el valor que buscamos. (Nota: Esperamos encontrar una presión de ~101.325 Pa).Compruebe lo aprendido
Calcule la altura de una columna de agua a 25 °C que corresponde a la presión atmosférica normal. La densidad del agua a esta temperatura es de 1,0 g/cm3.Respuesta:
10,3 m

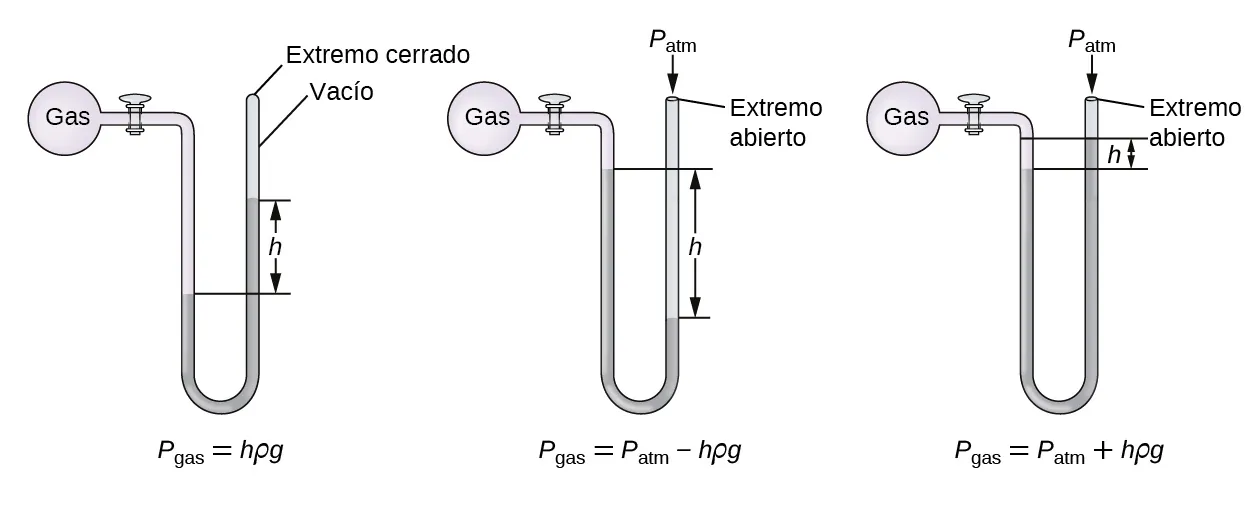

Un manómetro es un dispositivo similar a un barómetro que puede utilizarse para medir la presión de un gas atrapado en un recipiente. Un manómetro de extremo cerrado es un tubo en forma de U con un brazo cerrado, un brazo que se conecta al gas que se va a medir y un líquido no volátil (normalmente mercurio) en medio. Al igual que en un barómetro, la distancia entre los niveles de líquido en los dos brazos del tubo (h en el diagrama) es proporcional a la presión del gas en el recipiente. Un manómetro de extremo abierto (Figura 8.5) es lo mismo que un manómetro de extremo cerrado, pero uno de sus brazos está abierto a la atmósfera. En este caso, la distancia entre los niveles de líquido corresponde a la diferencia de presión entre el gas del recipiente y la atmósfera.
Ejemplo 8.3
Cálculo de la presión con un manómetro de extremo cerrado

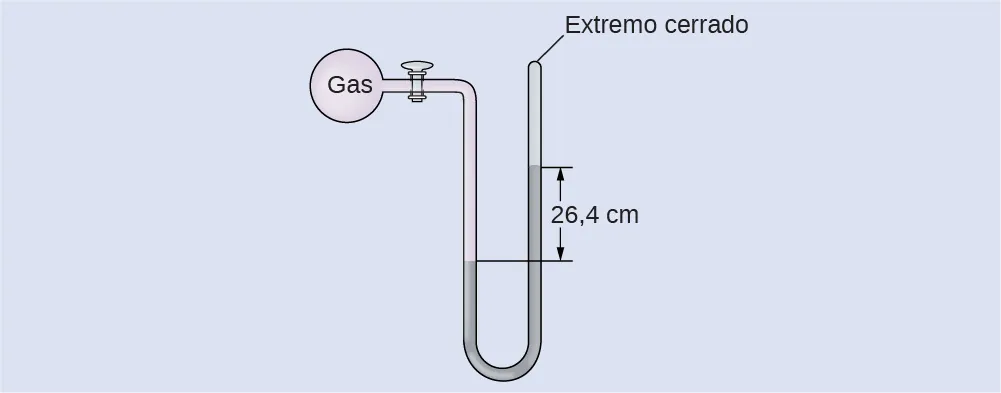

La presión de una muestra de gas se mide con un manómetro de extremo cerrado, como se muestra a la derecha. El líquido del manómetro es mercurio. Determine la presión del gas en:(a) torr
(b) Pa
(c) bar
Solución
La presión del gas es igual a una columna de mercurio de 26,4 cm de altura (la presión en la línea horizontal inferior es igual en ambos lados del tubo. La presión de la izquierda se debe al gas y la de la derecha a los 26,4 cm Hg, o sea, al mercurio). Podríamos utilizar la ecuación p = hρg como en el Ejemplo 8.2, pero es más sencillo convertir entre unidades utilizando la Tabla 8.1.(a)
(b)
(c)
Compruebe lo aprendido

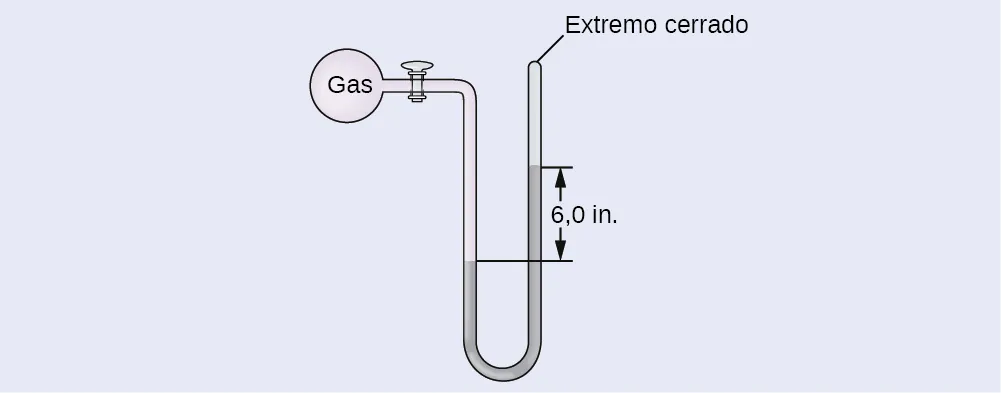

La presión de una muestra de gas se mide con un manómetro de extremo cerrado. El líquido del manómetro es mercurio. Determine la presión del gas en:(a) torr
(b) Pa
(c) bar
Respuesta:
(a) ~150 torr; (b) ~20.000 Pa; (c) ~0,20 bar
Ejemplo 8.4
Cálculo de la presión con un manómetro de extremo abierto

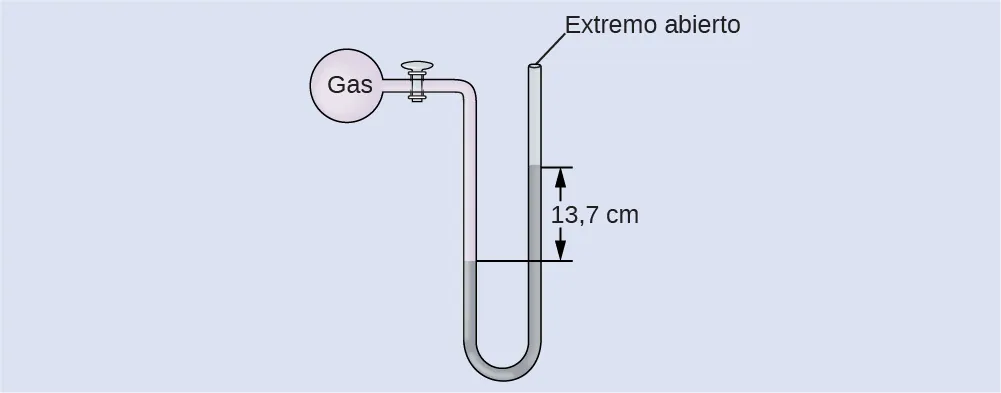

La presión de una muestra de gas se mide a nivel del mar con un manómetro de Hg (mercurio) de extremo abierto, como se muestra a la derecha. Determine la presión del gas en:(a) mm Hg
(b) atm
(c) kPa
Solución
La presión del gas es igual a la presión hidrostática debida a una columna de mercurio de 13,7 cm de altura más la presión de la atmósfera a nivel del mar. (la presión en la línea horizontal inferior es igual en ambos lados del tubo. La presión de la izquierda se debe al gas y la de la derecha a los 13,7 cm de Hg más la presión atmosférica).(a) En mm Hg, esto es: 137 mm Hg + 760 mm Hg = 897 mm Hg
(b)
(c)
Compruebe lo aprendido

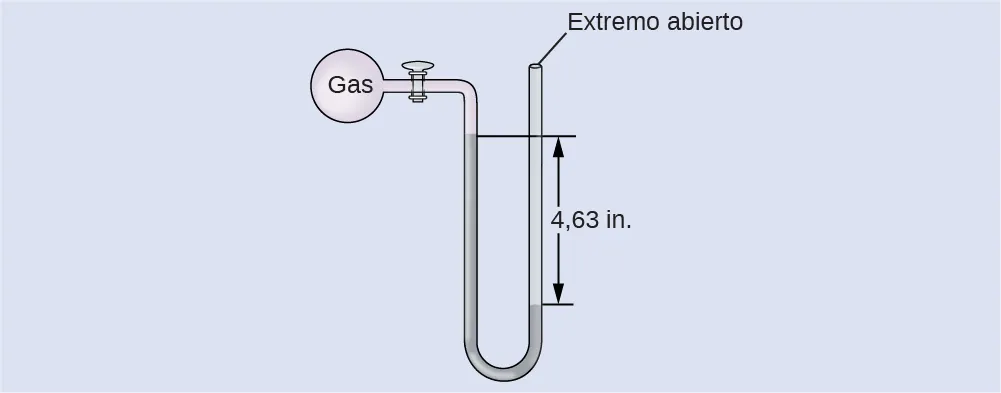

La presión de una muestra de gas se mide a nivel del mar con un manómetro de Hg abierto, como se muestra a la derecha. Determine la presión del gas en:(a) mm Hg
(b) atm
(c) kPa
Respuesta:
(a) 642 mm Hg; (b) 0,845 atm; (c) 85,6 kPa
La química en la vida cotidiana
Medición de la presión arterial

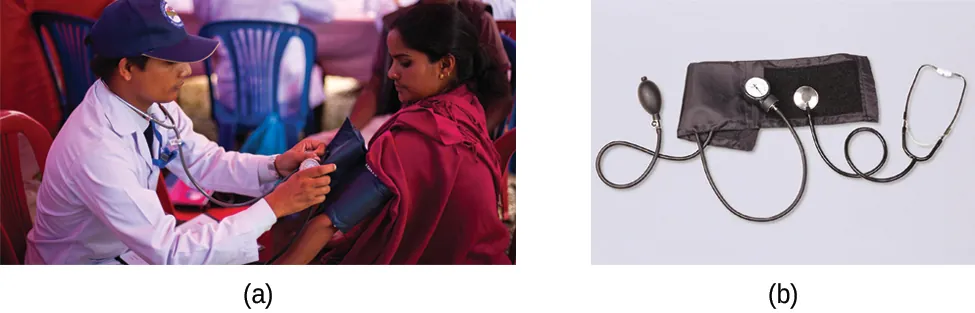

La presión arterial se mide con un aparato llamado esfigmomanómetro (en griego sphygmos = "pulso"). Consiste en un manguito inflable para restringir el flujo sanguíneo, un manómetro para medir la presión y un método para determinar cuándo comienza el flujo sanguíneo y cuándo se ve impedido (Figura 8.6). Desde su invención en 1881, ha sido un dispositivo médico esencial. Hay muchos tipos de esfigmomanómetros: los manuales, que requieren un estetoscopio y son utilizados por los profesionales de la medicina; los de mercurio, que se emplean cuando se requiere mayor precisión; los mecánicos, menos precisos; y los digitales, que pueden utilizarse con poca capacitación pero que tienen limitaciones. Cuando se utiliza un esfigmomanómetro, el manguito se coloca alrededor de la parte superior del brazo y se infla hasta que el flujo sanguíneo está completamente bloqueado, y luego se suelta lentamente. Cuando el corazón late, la sangre que pasa por las arterias provoca un aumento de la presión. Este aumento de presión en el que se inicia el flujo sanguíneo es la presión sistólica, la presión máxima del ciclo cardíaco. Cuando la presión del manguito es igual a la presión arterial sistólica, la sangre pasa por el manguito, creando sonidos audibles que pueden escucharse con un estetoscopio. A continuación, se produce una disminución de la presión cuando los ventrículos del corazón se preparan para otro latido. A medida que la presión del manguito disminuye, finalmente deja de oírse el sonido; se trata de la presión diastólica, la presión más baja (fase de reposo) del ciclo cardíaco. Las unidades de presión arterial de un esfigmomanómetro están en términos de milímetros de mercurio (mm Hg).
Cómo se interconectan las ciencias
Meteorología, climatología y ciencias atmosféricas
A lo largo de los siglos, la gente ha observado las nubes, los vientos y las precipitaciones, tratando de discernir patrones y hacer predicciones: cuándo es mejor plantar y cosechar; si es seguro emprender un viaje por mar; y mucho más. Ahora nos enfrentamos a complejos retos relacionados con el clima y la atmósfera que tendrán un gran impacto en nuestra civilización y el ecosistema. Varias disciplinas científicas utilizan los principios químicos para ayudarnos a comprender mejor el tiempo, la atmósfera y el clima. Se trata de la meteorología, la climatología y la ciencia atmosférica. La meteorología es el estudio de la atmósfera, los fenómenos atmosféricos y los efectos atmosféricos en el clima de la Tierra. Los meteorólogos tratan de entender y predecir el tiempo a corto plazo, lo que puede salvar vidas y beneficiar a la economía. Las previsiones meteorológicas (Figura 8.7) son el resultado de miles de mediciones de la presión atmosférica, la temperatura, etc., que se compilan, modelan y analizan en centros meteorológicos de todo el mundo.

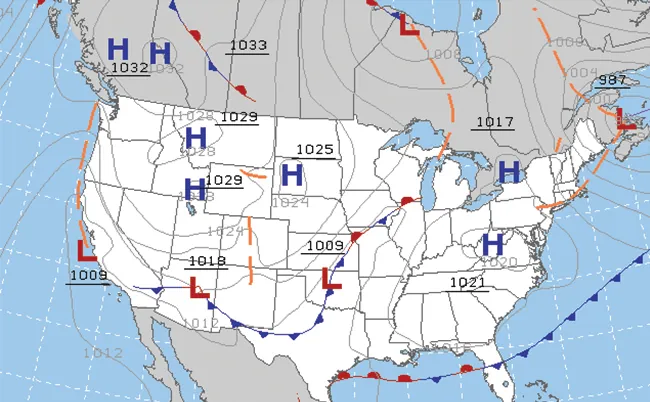

En términos meteorológicos, los sistemas de bajas presiones se producen cuando la presión atmosférica de la superficie de la tierra es inferior a la del entorno: el aire húmedo sube y se condensa, produciendo nubes. El movimiento de la humedad y el aire dentro de varios frentes meteorológicos provoca la mayoría de los fenómenos meteorológicos.

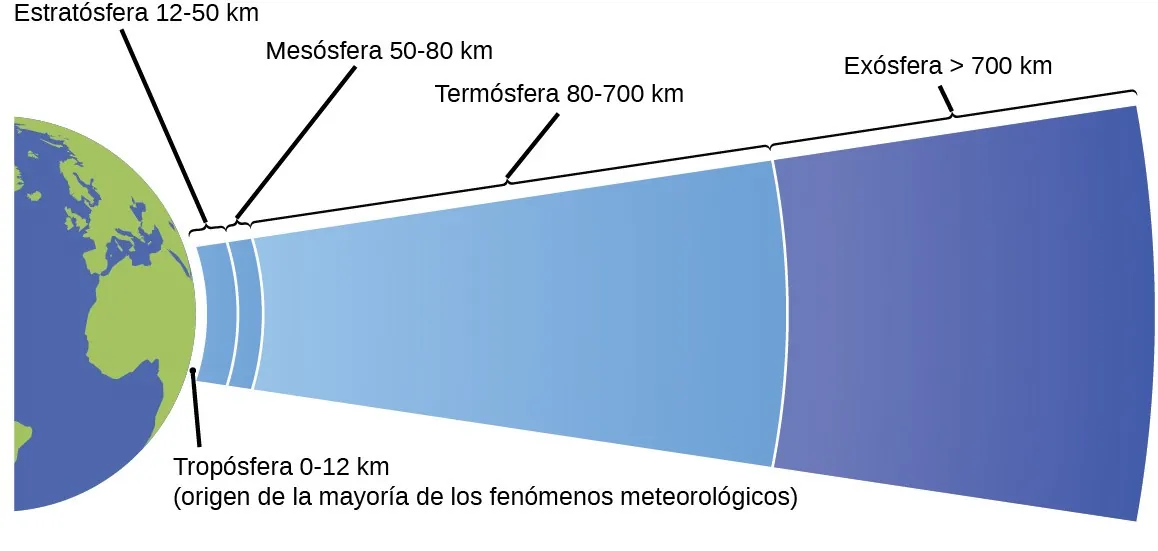

La atmósfera es la capa gaseosa que rodea a un planeta. La atmósfera terrestre, de unos 100-125 km de espesor, está compuesta por un 78,1 % de nitrógeno y un 21,0 % de oxígeno, y puede subdividirse en las regiones que se muestran en la Figura 8.8: la exosfera (la más alejada de la Tierra, > a 700 km sobre el nivel del mar), la termosfera (80-700 km), la mesosfera (50-80 km), la estratosfera (el segundo nivel más bajo de nuestra atmósfera, 12-50 km sobre el nivel del mar) y la troposfera (hasta 12 km sobre el nivel del mar, aproximadamente el 80 % de la atmósfera terrestre en masa y la capa donde se originan la mayoría de los fenómenos meteorológicos). A medida que se asciende en la troposfera, la densidad del aire y la temperatura disminuyen.
La climatología es el estudio del clima, de las condiciones meteorológicas promediadas durante largos periodos de tiempo, utilizando datos atmosféricos. Sin embargo, los climatólogos estudian patrones y efectos que se producen a lo largo de décadas, siglos y milenios, en lugar de marcos temporales más cortos de horas, días y semanas como los meteorólogos. La ciencia atmosférica es un campo aún más amplio, que combina la meteorología, la climatología y otras disciplinas científicas que estudian la atmósfera.
