Omitir e ir al contenidoIr a la página de accesibilidadMenú de atajos de teclado
Logo de OpenStax
Química 2ed

18.2 Incidencia y preparación de los metales representativos

Química 2ed18.2 Incidencia y preparación de los metales representativos

Menú
Índice
  1. Prefacio
  2. 1 Ideas esenciales
    1. Introducción
    2. 1.1 La química en su contexto
    3. 1.2 Fases y clasificación de la materia
    4. 1.3 Propiedades físicas y químicas
    5. 1.4 Mediciones
    6. 1.5 Incertidumbre, exactitud y precisión de las mediciones
    7. 1.6 Tratamiento matemático de los resultados de las mediciones
    8. Términos clave
    9. Ecuaciones clave
    10. Resumen
    11. Ejercicios
  3. 2 Átomos, moléculas e iones
    1. Introducción
    2. 2.1 Las primeras ideas de la teoría atómica
    3. 2.2 Evolución de la teoría atómica
    4. 2.3 Estructura atómica y simbolismo
    5. 2.4 Fórmulas químicas
    6. 2.5 La tabla periódica
    7. 2.6 Compuestos iónicos y moleculares
    8. 2.7 Nomenclatura química
    9. Términos clave
    10. Ecuaciones clave
    11. Resumen
    12. Ejercicios
  4. 3 Composición de sustancias y soluciones
    1. Introducción
    2. 3.1 La fórmula de masa y el concepto de mol
    3. 3.2 Determinación de fórmulas empíricas y moleculares
    4. 3.3 Molaridad
    5. 3.4 Otras unidades para las concentraciones de las soluciones
    6. Términos clave
    7. Ecuaciones clave
    8. Resumen
    9. Ejercicios
  5. 4 Estequiometría de las reacciones químicas
    1. Introducción
    2. 4.1 Escritura y balance de ecuaciones químicas
    3. 4.2 Clasificación de las reacciones químicas
    4. 4.3 Estequiometría de la reacción
    5. 4.4 Rendimiento de la reacción
    6. 4.5 Análisis químico cuantitativo
    7. Términos clave
    8. Ecuaciones clave
    9. Resumen
    10. Ejercicios
  6. 5 Termoquímica
    1. Introducción
    2. 5.1 Conceptos básicos de energía
    3. 5.2 Calorimetría
    4. 5.3 Entalpía
    5. Términos clave
    6. Ecuaciones clave
    7. Resumen
    8. Ejercicios
  7. 6 Estructura electrónica y propiedades periódicas de los elementos
    1. Introducción
    2. 6.1 Energía electromagnética
    3. 6.2 El modelo de Bohr
    4. 6.3 Desarrollo de la teoría cuántica
    5. 6.4 Estructura electrónica de los átomos (configuraciones de electrones)
    6. 6.5 Variaciones periódicas de las propiedades de los elementos
    7. Términos clave
    8. Ecuaciones clave
    9. Resumen
    10. Ejercicios
  8. 7 Enlace químico y geometría molecular
    1. Introducción
    2. 7.1 Enlace iónico
    3. 7.2 Enlace covalente
    4. 7.3 Símbolos y estructuras de Lewis
    5. 7.4 Cargas formales y resonancia
    6. 7.5 Fuerza de los enlaces iónicos y covalentes
    7. 7.6 Estructura molecular y polaridad
    8. Términos clave
    9. Ecuaciones clave
    10. Resumen
    11. Ejercicios
  9. 8 Teorías avanzadas del enlace covalente
    1. Introducción
    2. 8.1 Teoría de enlace de valencia
    3. 8.2 Orbitales atómicos híbridos
    4. 8.3 Enlaces múltiples
    5. 8.4 Teoría de los orbitales moleculares
    6. Términos clave
    7. Ecuaciones clave
    8. Resumen
    9. Ejercicios
  10. 9 Gases
    1. Introducción
    2. 9.1 Presión del gas
    3. 9.2 Relaciones entre presión, volumen, cantidad y temperatura: la ley de los gases ideales
    4. 9.3 Estequiometría de sustancias gaseosas, mezclas y reacciones
    5. 9.4 Efusión y difusión de los gases
    6. 9.5 La teoría cinético-molecular
    7. 9.6 Comportamiento no ideal de los gases
    8. Términos clave
    9. Ecuaciones clave
    10. Resumen
    11. Ejercicios
  11. 10 Líquidos y sólidos
    1. Introducción
    2. 10.1 Fuerzas intermoleculares
    3. 10.2 Propiedades de los líquidos
    4. 10.3 Transiciones de fase
    5. 10.4 Diagramas de fase
    6. 10.5 El estado sólido de la materia
    7. 10.6 Estructuras de red en los sólidos cristalinos
    8. Términos clave
    9. Ecuaciones clave
    10. Resumen
    11. Ejercicios
  12. 11 Soluciones y coloides
    1. Introducción
    2. 11.1 El proceso de disolución
    3. 11.2 Electrolitos
    4. 11.3 Solubilidad
    5. 11.4 Propiedades coligativas
    6. 11.5 Coloides
    7. Términos clave
    8. Ecuaciones clave
    9. Resumen
    10. Ejercicios
  13. 12 Cinética
    1. Introducción
    2. 12.1 Tasas de reacciones químicas
    3. 12.2 Factores que afectan las tasas de reacción
    4. 12.3 Leyes de velocidad
    5. 12.4 Leyes de tasas integradas
    6. 12.5 Teoría de colisiones
    7. 12.6 Mecanismos de reacción
    8. 12.7 Catálisis
    9. Términos clave
    10. Ecuaciones clave
    11. Resumen
    12. Ejercicios
  14. 13 Conceptos fundamentales del equilibrio
    1. Introducción
    2. 13.1 Equilibrio químico
    3. 13.2 Constantes de equilibrio
    4. 13.3 Equilibrios cambiantes: el principio de Le Châtelier
    5. 13.4 Cálculos de equilibrio
    6. Términos clave
    7. Ecuaciones clave
    8. Resumen
    9. Ejercicios
  15. 14 Equilibrios ácido-base
    1. Introducción
    2. 14.1 Ácidos y Bases de Brønsted-Lowry
    3. 14.2 pH y pOH
    4. 14.3 Fuerza relativa de los ácidos y las bases
    5. 14.4 Hidrólisis de sales
    6. 14.5 Ácidos polipróticos
    7. 14.6 Tampones
    8. 14.7 Titulaciones ácido-base
    9. Términos clave
    10. Ecuaciones clave
    11. Resumen
    12. Ejercicios
  16. 15 Equilibrios de otras clases de reacción
    1. Introducción
    2. 15.1 Precipitación y disolución
    3. 15.2 Ácidos y Bases de Lewis
    4. 15.3 Equilibrios acoplados
    5. Términos clave
    6. Ecuaciones clave
    7. Resumen
    8. Ejercicios
  17. 16 Termodinámica
    1. Introducción
    2. 16.1 Espontaneidad
    3. 16.2 Entropía
    4. 16.3 La segunda y la tercera ley de la termodinámica
    5. 16.4 Energía libre
    6. Términos clave
    7. Ecuaciones clave
    8. Resumen
    9. Ejercicios
  18. 17 Electroquímica
    1. Introducción
    2. 17.1 Repaso de química redox
    3. 17.2 Celdas galvánicas
    4. 17.3 Potenciales del electrodo y de la celda
    5. 17.4 Potencial, energía libre y equilibrio
    6. 17.5 Baterías y pilas de combustible
    7. 17.6 Corrosión
    8. 17.7 Electrólisis
    9. Términos clave
    10. Ecuaciones clave
    11. Resumen
    12. Ejercicios
  19. 18 Metales representativos, metaloides y no metales
    1. Introducción
    2. 18.1 Periodicidad
    3. 18.2 Incidencia y preparación de los metales representativos
    4. 18.3 Estructura y propiedades generales de los metaloides
    5. 18.4 Estructura y propiedades generales de los no metales
    6. 18.5 Incidencia, preparación y compuestos de hidrógeno
    7. 18.6 Incidencia, preparación y propiedades de los carbonatos
    8. 18.7 Incidencia, preparación y propiedades del nitrógeno
    9. 18.8 Incidencia, preparación y propiedades del fósforo
    10. 18.9 Incidencia, preparación y compuestos del oxígeno
    11. 18.10 Incidencia, preparación y propiedades del azufre
    12. 18.11 Incidencia, preparación y propiedades de los halógenos
    13. 18.12 Incidencia, preparación y propiedades de los gases nobles
    14. Términos clave
    15. Resumen
    16. Ejercicios
  20. 19 Metales de transición y química de coordinación
    1. Introducción
    2. 19.1 Incidencia, preparación y propiedades de los metales de transición y sus compuestos
    3. 19.2 Química de coordinación de los metales de transición
    4. 19.3 Propiedades espectroscópicas y magnéticas de los compuestos de coordinación
    5. Términos clave
    6. Resumen
    7. Ejercicios
  21. 20 Química orgánica
    1. Introducción
    2. 20.1 Hidrocarburos
    3. 20.2 Alcoholes y éteres
    4. 20.3 Aldehídos, cetonas, ácidos carboxílicos y ésteres
    5. 20.4 Aminas y amidas
    6. Términos clave
    7. Resumen
    8. Ejercicios
  22. 21 Química nuclear
    1. Introducción
    2. 21.1 Estructura y estabilidad nuclear
    3. 21.2 Ecuaciones nucleares
    4. 21.3 Decaimiento radiactivo
    5. 21.4 Transmutación y energía nuclear
    6. 21.5 Usos de los radioisótopos
    7. 21.6 Efectos biológicos de la radiación
    8. Términos clave
    9. Ecuaciones clave
    10. Resumen
    11. Ejercicios
  23. A La tabla periódica
  24. B Matemáticas esenciales
  25. C Unidades y factores de conversión
  26. D Constantes físicas fundamentales
  27. E Propiedades del agua
  28. F Composición de los ácidos y las bases comerciales
  29. G Propiedades termodinámicas estándar de determinadas sustancias
  30. H Constantes de ionización de los ácidos débiles
  31. I Constantes de ionización de las bases débiles
  32. J Productos de solubilidad
  33. K Constantes de formación de iones complejos
  34. L Potenciales de electrodos estándar (media celda)
  35. M Semivida de varios isótopos radiactivos
  36. Clave de respuestas
    1. Capítulo 1
    2. Capítulo 2
    3. Capítulo 3
    4. Capítulo 4
    5. Capítulo 5
    6. Capítulo 6
    7. Capítulo 7
    8. Capítulo 8
    9. Capítulo 9
    10. Capítulo 10
    11. Capítulo 11
    12. Capítulo 12
    13. Capítulo 13
    14. Capítulo 14
    15. Capítulo 15
    16. Capítulo 16
    17. Capítulo 17
    18. Capítulo 18
    19. Capítulo 19
    20. Capítulo 20
    21. Capítulo 21
  37. Índice

Objetivos de aprendizaje

Al final de esta sección, podrá:

  • Identificar las fuentes naturales de metales representativos
  • Describir los procesos de reducción electrolítica y química utilizados para preparar estos elementos a partir de fuentes naturales

Debido a su reactividad, no encontramos la mayoría de los metales representativos como elementos libres en la naturaleza. Sin embargo, los compuestos que contienen iones de la mayoría de los metales representativos son abundantes. En esta sección, consideraremos las dos técnicas comunes utilizadas para aislar los metales de estos compuestos: la electrólisis y la reducción química.

Estos metales se encuentran principalmente en los minerales, el litio en los minerales de silicato o fosfato, y el sodio y el potasio en los depósitos de sal procedentes de la evaporación de antiguos mares y en los silicatos. Los metales alcalinotérreos se presentan como silicatos y, a excepción del berilio, como carbonatos y sulfatos. El berilio se presenta como el mineral berilo, e3Al2Si6O18, que, con ciertas impurezas, puede ser la piedra preciosa esmeralda o aguamarina. El magnesio se encuentra en el agua de mar y, junto con los metales alcalinotérreos más pesados, se presenta en forma de silicatos, carbonatos y sulfatos. El aluminio se encuentra abundantemente en muchos tipos de arcilla y en la bauxita, un hidróxido de óxido de aluminio impuro. El principal mineral de estaño es el óxido de casiterita, SnO2, y los principales minerales de plomo y talio son los sulfuros o los productos de la meteorización de los sulfuros. El resto de los metales representativos aparecen como impurezas en los minerales de zinc o aluminio.

Electrólisis

Los iones de los metales de los grupos 1 y 2, junto con el aluminio, son muy difíciles de reducir; por lo tanto, es necesario preparar estos elementos por electrólisis, un proceso importante que se trata en el capítulo sobre electroquímica. En pocas palabras, la electrólisis consiste en utilizar la energía eléctrica para llevar a término las reacciones químicas desfavorables; es útil para aislar los metales reactivos en sus formas puras. El sodio, el aluminio y el magnesio son ejemplos típicos.

La preparación del sodio

El método más importante para la producción de sodio es la electrólisis del cloruro de sodio fundido; el montaje es una celda de Downs, que se muestra en la Figura 18.10. La reacción involucrada en este proceso es:

2NaCl(l)600°Celectrólisis2Na(l)+Cl2(g)2NaCl(l)600°Celectrólisis2Na(l)+Cl2(g)

La celda de electrólisis contiene cloruro de sodio fundido (punto de fusión 801 °C), al que se ha añadido cloruro de calcio para bajar el punto de fusión a 600 °C (efecto coligativo). El paso de una corriente continua a través de la celda hace que los iones de sodio migren hacia el cátodo cargado negativamente y recojan electrones, reduciendo los iones a sodio metálico. Los iones de cloruro migran hacia el ánodo cargado positivamente, pierden electrones y se oxidan en cloro gaseoso. La reacción global de la celda proviene de la suma de las siguientes reacciones:

en el cátodo:2Na++2e2Na(l)en el ánodo:2ClCl2(g)+2ecambio global:2Na++2Cl2Na(l)+Cl2(g)en el cátodo:2Na++2e2Na(l)en el ánodo:2ClCl2(g)+2ecambio global:2Na++2Cl2Na(l)+Cl2(g)

La separación del sodio y el cloro fundidos evita la recombinación. El sodio líquido, que es menos denso que el cloruro de sodio fundido, flota en la superficie y fluye hacia un colector. El cloro gaseoso va a los tanques de almacenamiento. El cloro también es un producto valioso.

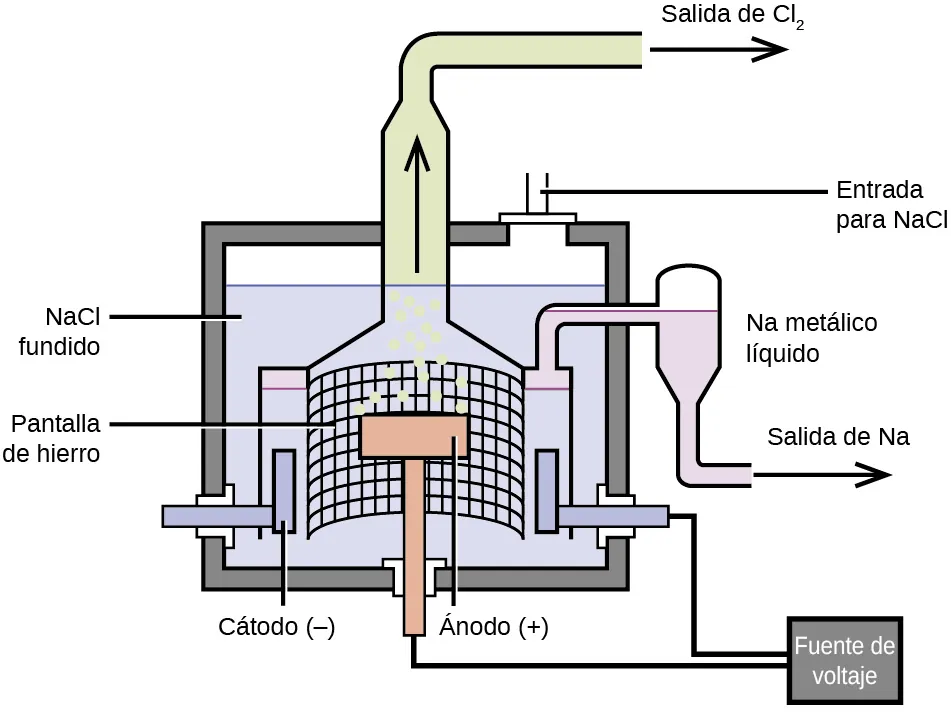

Se muestra un diagrama. En el centro del diagrama hay una estructura en forma de T marcada como "Ánodo (signo positivo)", que está sobre un fondo en forma de malla marcado como "Pantalla de hierro". El ánodo está conectado a una caja marcada como "Fuente de voltaje" mediante una línea, y la fuente de voltaje está conectada a una de las dos estructuras en forma de L que rodean el ánodo. Están marcadas como "Cátodo (signo negativo)". Encima del cátodo, en la parte derecha del diagrama, hay un tubo conectado a una cámara de recolección marcada como "N a metálico", que tiene una salida inferior marcada como "Salida del N a". Alrededor de todos estos componentes hay un fondo azul marcado como "N a C l fundido" y una serie de tubos que forman un cuadrado fuera del diagrama. Tienen una abertura en la esquina superior derecha marcada como "Entrada para el N a C l". En la parte superior del diagrama hay un gran tubo con una flecha hacia arriba dibujada en él. El tubo gira a la derecha, tiene una flecha hacia la derecha y está marcado como "Salida del C l subíndice 2".
Figura 18.10 El sodio metálico puro se aísla por electrólisis del cloruro de sodio fundido mediante una celda de Downs. No es posible aislar el sodio por electrólisis de soluciones acuosas de sales de sodio porque los iones de hidrógeno se reducen más fácilmente que los de sodio; como resultado, se forma hidrógeno gaseoso en el cátodo en lugar del sodio metálico deseado. La alta temperatura necesaria para fundir el NaCl hace que se forme sodio metálico líquido.

La preparación del aluminio

La preparación del aluminio utiliza un proceso inventado en 1886 por Charles M. Hall, que empezó a trabajar en el problema cuando era estudiante en el Oberlin College de Ohio. Paul L. T. Héroult descubrió el proceso de forma independiente uno o dos meses después en Francia. En honor a los dos inventores, esta celda de electrólisis se conoce como celda de Hall-Héroult. La celda de Hall-Héroult es una celda de electrólisis para la producción de aluminio. La Figura 18.11 ilustra la celda de Hall-Héroult.

La producción de aluminio comienza con la purificación de la bauxita, la fuente más común de aluminio. La reacción de la bauxita, AlO(OH), con el hidróxido de sodio caliente forma aluminato de sodio soluble, mientras que la arcilla y otras impurezas permanecen sin disolver:

AlO(OH)(s)+NaOH(aq)+H2O(l)Na[Al(OH)4](aq)AlO(OH)(s)+NaOH(aq)+H2O(l)Na[Al(OH)4](aq)

Tras la eliminación de las impurezas por filtración, la adición de ácido al aluminato conduce a la reprecipitación del hidróxido de aluminio:

Na[Al(OH)4](aq)+H3O+(aq)Al(OH)3(s)+Na+(aq)+2H2O(l)Na[Al(OH)4](aq)+H3O+(aq)Al(OH)3(s)+Na+(aq)+2H2O(l)

El siguiente paso es eliminar el hidróxido de aluminio precipitado por filtración. El calentamiento del hidróxido produce óxido de aluminio, Al2O3, que se disuelve en una mezcla fundida de criolita, Na3AlF6, y fluoruro de calcio, CaF2. La electrólisis de esta solución tiene lugar en una celda como la que se muestra en la Figura 18.11. La reducción de los iones de aluminio al metal se produce en el cátodo, mientras que el oxígeno, el monóxido de carbono y el dióxido de carbono se forman en el ánodo.

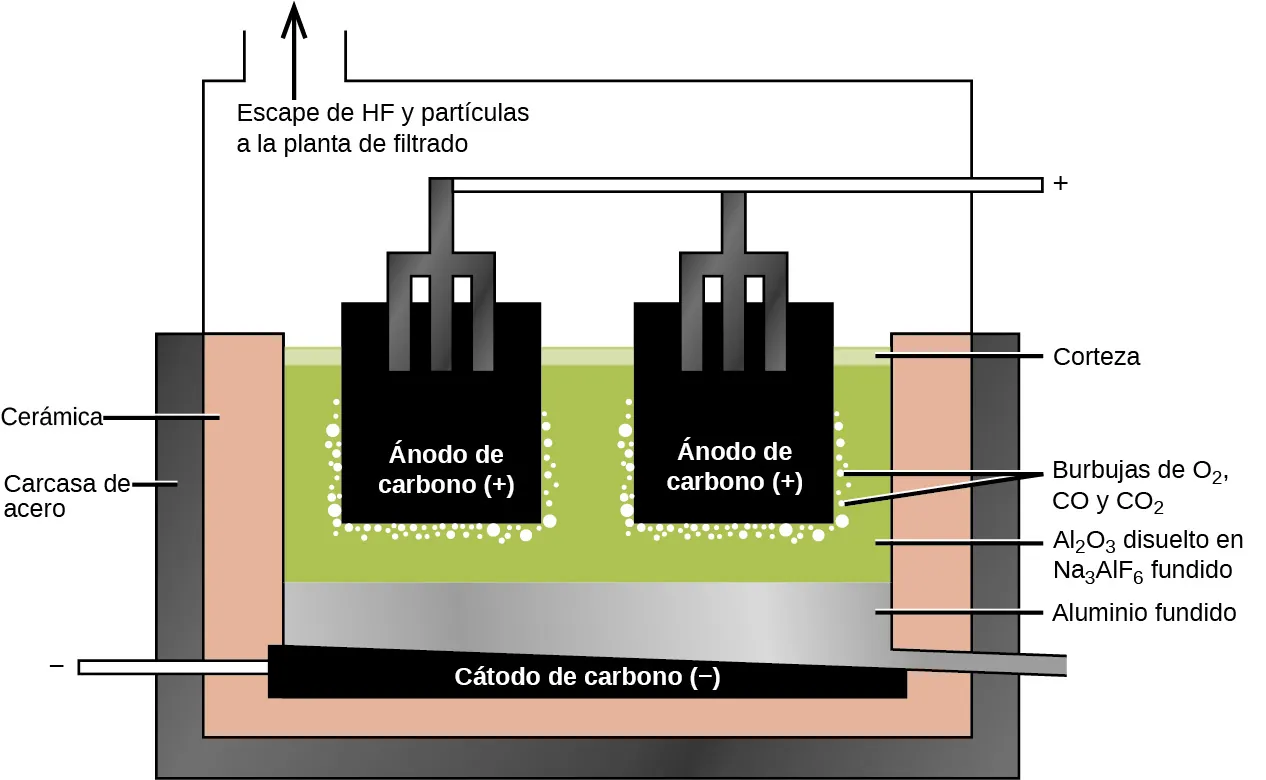

Se muestra un diagrama. En el centro del diagrama hay dos cuadrados negros, cada uno marcado como "Ánodo de carbono (signo positivo)", y conectados por tubos bifurcados a un tubo horizontal marcado con un signo positivo. Los ánodos de carbono están sumergidos en un líquido verde marcado "A l subíndice 2 O subíndice 3 disuelto en N a subíndice 3 A l F subíndice 6 fundido" Se mantiene en su sitio gracias a un contenedor de tres caras y doble capa marcado como "Chapa de acero" en la capa exterior y "Cerámica" en la interior. Los ánodos de carbono están rodeados de burbujas marcadas como "Burbujas de O subíndice 2, C O y C O subíndice 2". Debajo de los líquidos verdes hay una capa plateada marcada como "Aluminio fundido" y una capa negra marcada como "Cátodo de carbono (signo negativo)". Encima del diagrama hay un tubo de salida marcado con una flecha hacia arriba y las palabras "H F y partículas escapan a la planta de filtrado".
Figura 18.11 Para la producción de aluminio se utiliza una celda electrolítica. La electrólisis de una solución de criolita y fluoruro de calcio da como resultado aluminio metálico en el cátodo, y oxígeno, monóxido de carbono y dióxido de carbono en el ánodo.

La preparación del magnesio

El magnesio es el otro metal que se aísla en grandes cantidades por electrólisis. El agua de mar, que contiene aproximadamente un 0,5 % de cloruro de magnesio, es la principal fuente de magnesio. La adición de hidróxido de calcio al agua de mar precipita el hidróxido de magnesio. La adición de ácido clorhídrico al hidróxido de magnesio, seguida de la evaporación de la solución acuosa resultante, deja cloruro de magnesio puro. La electrólisis del cloruro de magnesio fundido forma magnesio líquido y cloro gaseoso:

MgCl2(aq)+Ca(OH)2 (aq)Mg(OH)2 (s)+CaCl2(aq)MgCl2(aq)+Ca(OH)2 (aq)Mg(OH)2 (s)+CaCl2(aq)
Mg(OH)2 (s)+2HCl(aq)MgCl2(aq)+2H2O(l)Mg(OH)2 (s)+2HCl(aq)MgCl2(aq)+2H2O(l)
MgCl2(l)Mg(l)+Cl2(g)MgCl2(l)Mg(l)+Cl2(g)

Algunas instalaciones de producción han abandonado por completo la electrólisis. En la siguiente sección, veremos cómo el proceso de Pidgeon conduce a la reducción química del magnesio.

Reducción química

Es posible aislar muchos de los metales representativos por reducción química utilizando otros elementos como agentes reductores. En general, la reducción química es mucho menos costosa que la electrólisis, y por esta razón, la reducción química es el método de elección para el aislamiento de estos elementos. Por ejemplo, es posible producir potasio, rubidio y cesio por reducción química, ya que es posible reducir los cloruros fundidos de estos metales con sodio metálico. Esto puede ser sorprendente dado que estos metales son más reactivos que el sodio; sin embargo, los metales formados son más volátiles que el sodio y pueden ser destilados para su recogida. La eliminación del vapor de metal conduce a un cambio en el equilibrio para producir más metal (vea cómo las reacciones pueden ser impulsadas en las discusiones del principio de Le Châtelier en el capítulo sobre conceptos fundamentales del equilibrio).

La producción de magnesio, zinc y estaño ofrece otros ejemplos de reducción química.

La preparación del magnesio

El proceso de Pidgeon consiste en la reacción del óxido de magnesio con el silicio elemental a altas temperaturas para formar magnesio puro:

Si(s)+2MgO(s)ΔSiO2(s)+2Mg(g)Si(s)+2MgO(s)ΔSiO2(s)+2Mg(g)

Aunque esta reacción es desfavorable en términos de termodinámica, la eliminación del vapor de magnesio producido aprovecha el principio de Le Châtelier para continuar el avance de la reacción. Más del 75 % de la producción mundial de magnesio, principalmente en China, procede de este proceso.

La preparación del zinc

Los minerales de zinc suelen contener sulfuro de zinc, óxido de zinc o carbonato de zinc. Tras la separación de estos compuestos de los minerales, el calentamiento en el aire convierte el mineral en óxido de zinc mediante una de las siguientes reacciones:

2ZnS(s)+3O2(g)Δ2ZnO(s)+2SO2(g)2ZnS(s)+3O2(g)Δ2ZnO(s)+2SO2(g)
ZnCO3(s)ΔZnO(s)+CO2(g)ZnCO3(s)ΔZnO(s)+CO2(g)

El carbono, en forma de carbón, reduce el óxido de zinc para formar vapor de zinc:

ZnO(s)+C(s)Zn(g)+CO(g)ZnO(s)+C(s)Zn(g)+CO(g)

El zinc puede destilarse (punto de ebullición 907 °C) y condensarse. Este zinc contiene impurezas de cadmio (767 °C), hierro (2862 °C), plomo (1750 °C) y arsénico (613 °C). Una redestilación cuidadosa produce zinc puro. El arsénico y el cadmio se destilan del zinc porque tienen puntos de ebullición más bajos. A mayor temperatura, el zinc se destila de las demás impurezas, principalmente el plomo y el hierro.

La preparación del estaño

La fácil reducción del óxido de estaño(IV) por las brasas de una hoguera explica el conocimiento del estaño en el mundo antiguo. En el proceso moderno, la tostación de los minerales de estaño que contienen SnO2 elimina contaminantes como el arsénico y el azufre en forma de óxidos volátiles. El tratamiento del material restante con ácido clorhídrico elimina los óxidos de otros metales. Al calentar el mineral purificado con carbón a una temperatura superior a 1.000 °C se obtiene estaño:

SnO2(s)+2C(s)ΔSn(s)+2CO(g)SnO2(s)+2C(s)ΔSn(s)+2CO(g)

El estaño fundido se acumula en el fondo del horno, se extrae y se funde en bloques.

Cita/Atribución

¿Desea citar, compartir o modificar este libro? Este libro utiliza la Creative Commons Attribution License y debe atribuir a OpenStax.

Información de atribución
  • Si redistribuye todo o parte de este libro en formato impreso, debe incluir en cada página física la siguiente atribución:
    Acceso gratis en https://openstax.org/books/qu%C3%ADmica-2ed/pages/1-introduccion
  • Si redistribuye todo o parte de este libro en formato digital, debe incluir en cada vista de la página digital la siguiente atribución:
    Acceso gratuito en https://openstax.org/books/qu%C3%ADmica-2ed/pages/1-introduccion
Información sobre citas

© 19 may. 2022 OpenStax. El contenido de los libros de texto que produce OpenStax tiene una licencia de Creative Commons Attribution License . El nombre de OpenStax, el logotipo de OpenStax, las portadas de libros de OpenStax, el nombre de OpenStax CNX y el logotipo de OpenStax CNX no están sujetos a la licencia de Creative Commons y no se pueden reproducir sin el previo y expreso consentimiento por escrito de Rice University.
